QD049-04 4. 生产
AIM 系统手册 89
关于电路板停止位置补正的异常
电路板边缘的检测失败时

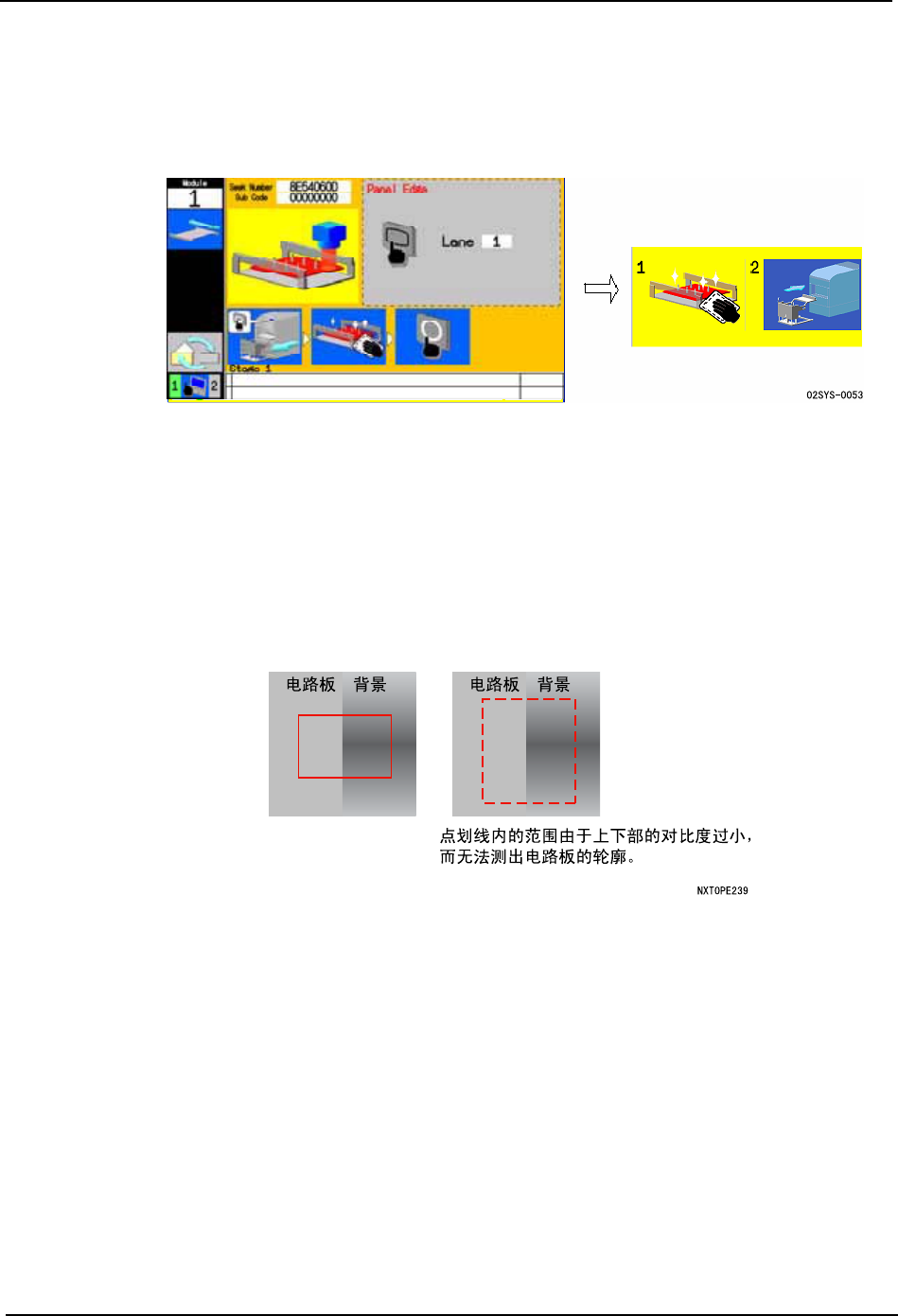

V3.56 以后，电路板边缘的检测失败时，会显示出要进行支撑板清扫的向导画面。请按照向
导画面的说明，进行支撑板上面的清扫。
1. 按下 OK 按钮，将料站托架从机器上取出。( 参照 [5.8.2 料站托架的卸下 ]。）
2. 请使用清洁的软布擦拭清洁支撑板的上面。
3. 安置支撑板后，将料站托架插入机器。( 参照 [5.8.3 料站托架的安装 ]。
4. 按下 START 按钮，重新开始运转。
故障对策举例
在以上向导画面上按下 Monitor 按钮后，可以进行影像状态的检查。在电路板和背景的明暗
差别很小时，请进行取入位置的变换，或者将取入范围变小。
进行取入位置变换时：
请在 FujiFlexa, MEdit 上进行以下项目的修正。
[Coordinate] - [Mark]
定位点类型：[Panel Edge] 的顺序数据 [Pos X], [Pos Y]
将取入范围变小时：
请在 FujiFlexa, MEdit 上进行以下项目的修正。
[Machine Configuration] - [Process Options]
[Panel Position Stopping Correction] 的 [Scan Area X], [Scan Area Y]
4. 生产 QD049-04
90 AIM 系统手册
设定 F 定位点读取异常时的电路板再定位
在 [ 机器功能设定 ]-[ 电路板搬运设定 ] 中能够设定在 F 定位点读取失败时是否进行电路板
再定位。
如果电路板的停止精度良好，定位点读取异常的原因只是定位点脏时，请关闭该功能。初始
值为 [ 功能 ON]。
另外，电路板停止位置补正 （F 定位点、电路板边缘）为有效时，不进行电路板再定位。
01SYS-0154E
Fiducial mark recovery
ON
ON
OFF
QD049-04 4. 生产
AIM 系统手册 91
4.11.10 吸嘴缺口检查 （AIM V3.31 以后）
生产中使用前端有缺口的吸嘴就会造成吸取率不稳定。此为进行吸嘴前端的影像处理，当测
出缺口吸嘴时，将该吸嘴返回到吸嘴置放台内的功能。
另外，该功能只支持以下的吸嘴。
·φ 1.0

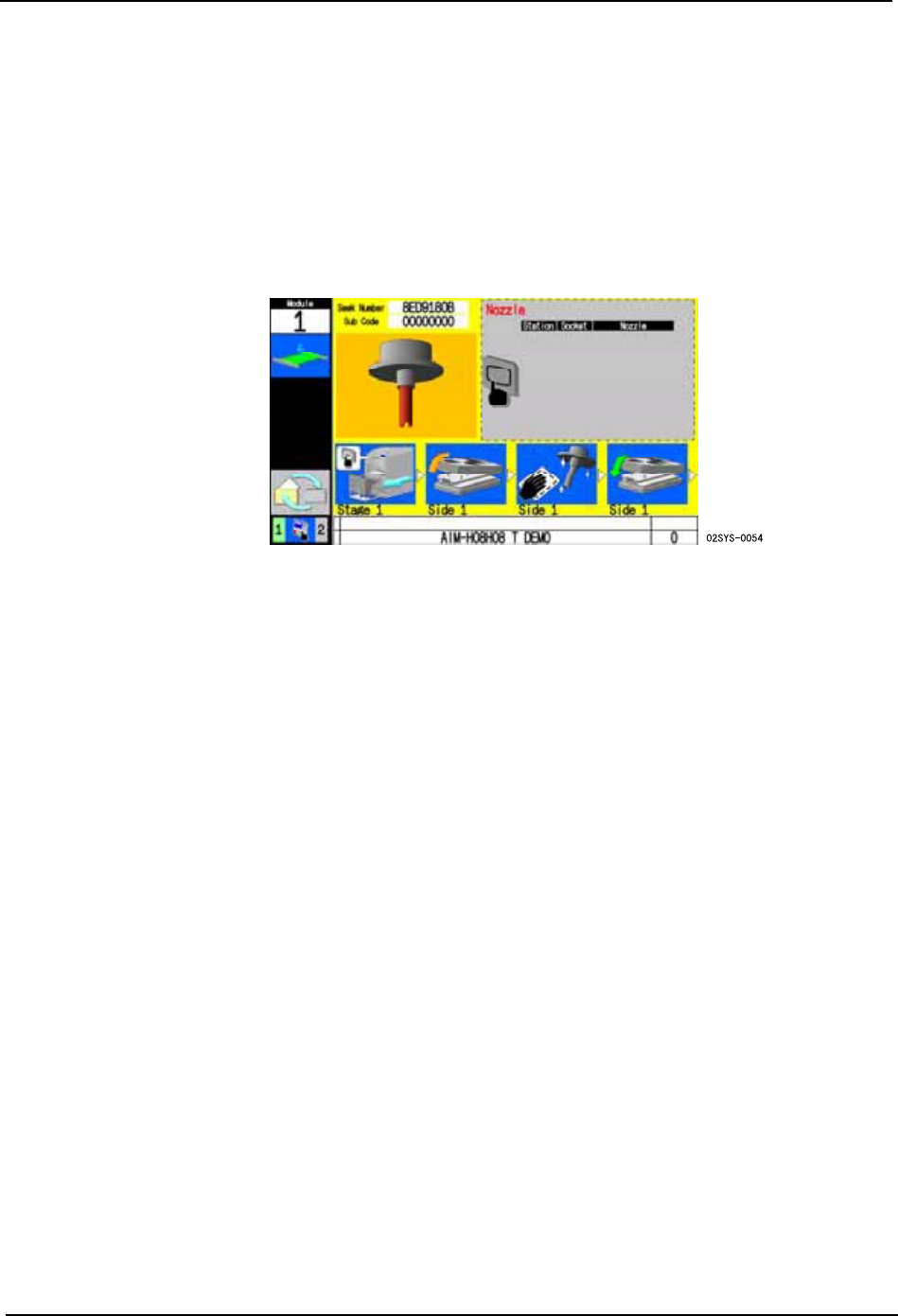

吸嘴缺口检测时的操作步骤
1. 当测出缺口吸嘴时，在操作画面上就会显示卸下料站托架的向导。
2. 请按下 OK 按钮卸下料站托架。画面的显示被切换。
3. 请拆下吸嘴置放台并确认吸嘴。如果吸嘴前端有缺口，请将替换吸嘴放置到吸嘴置放台
内，然后将吸嘴置放台返回到模组内。
