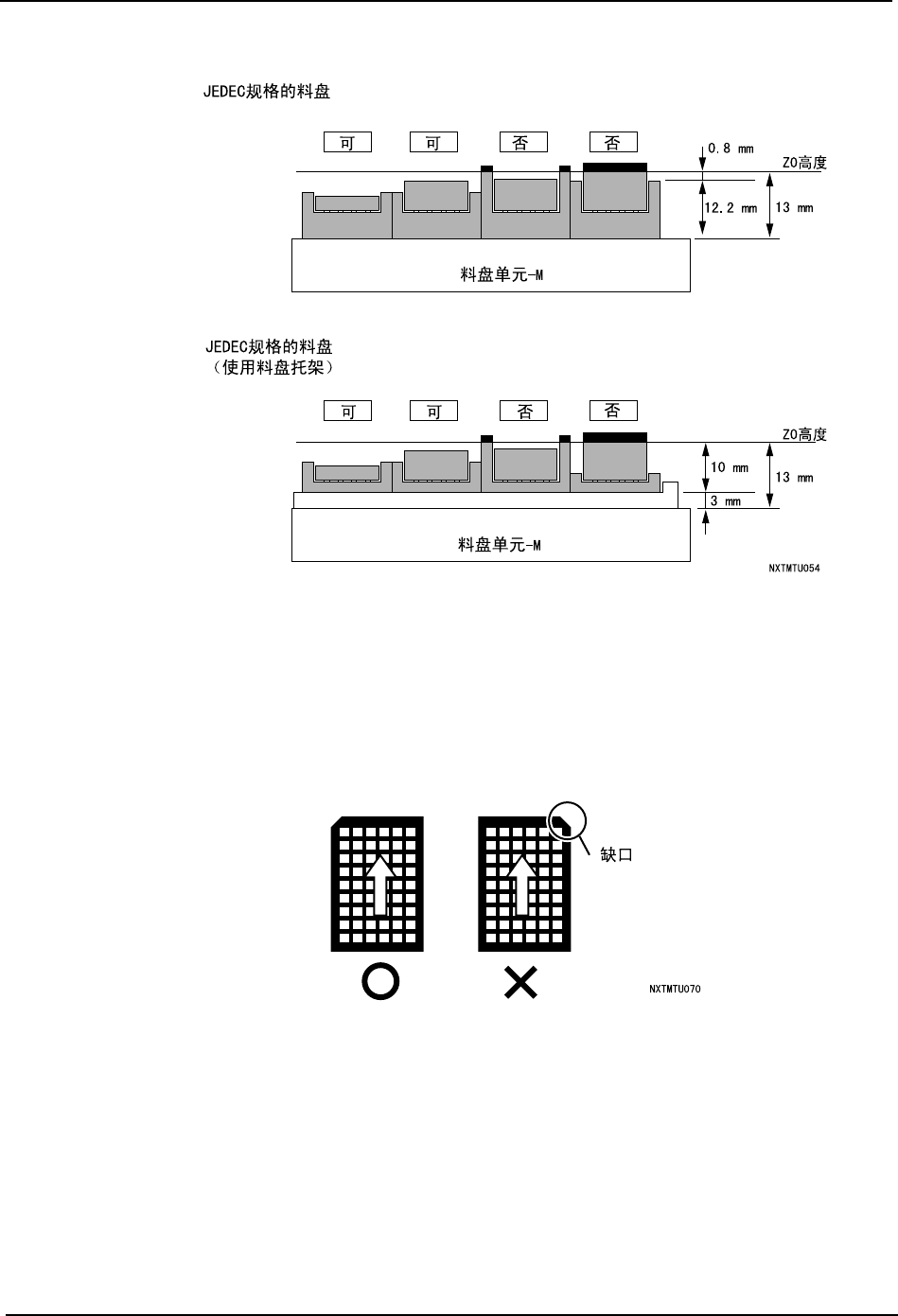

料盘高度和搭载条件
5.5.6 料盘插入时的注意事项
·料盘具有方向性。将料盘插入料盘单元 -M 时，请注意方向。
·开闭料盘单元 -M 的正门时，请不要有冲击小心进行。有可能发生元件偏移或元件
从料盘上飞出。从安全上考虑，这些门实施了自动锁定而有可能不能打开，此时
请不要硬开。
·请不要使用右前方有缺口的料盘。
5. 换线 QD049-04
136 AIM 系统手册
5.6 支撑销的更换
5.6.1 更换支撑销的向导画面
5.6.2 支撑销的卸下和安装
如果是使用支撑销的生产 Job，机器判断出需要进行支撑销更换，自动进行工作头退避，将
搬运轨道扩展到最大宽度。在此，操作者请配置支撑销。
1. 按下 START 按钮。
在进行了工作头的退避、搬运轨道的移动、解除安全门的锁定后，接着显示料站托架卸
下向导画面。
备注 ) 对于连接着料盘单元 -L 的模组，显示料盘单元 -L 的卸下向导。请根据向导卸下料盘单元 -L。
2. 请卸下料站托架。（详细请参照 [5.8.2 料站托架的卸下 ]）
3. 料站托架被松开，显示支撑销卸下向导画面。
备注 ) 当按下 CANCEL 按钮后，机器就会判断出不需要进行支撑销更换，不显示支撑销卸下向导画面
而进入下一步的换线。
QD049-04 5. 换线
AIM 系统手册 137
4. 打开安全门，配置支撑销。
备注 ) 如果是自动配置支撑销的机器，请在搬运轨道旁边的存储器内放置支撑销。
5. 按下 OK 按钮。
6. 安装料站托架，当关闭安全门后，操作画面就会自动返回到初始画面。（详细请参照
[5.8.3 料站托架的安装 ]）
备注 ) 对于卸下了料盘单元 -L 的模组，请连接料盘单元 -L。
注意
在打开安全门时，请完全提起。安全门停止在中途位置时，有可能落下造
成危险。
