7. 附加软件 QD049-04 212 AIM 系统手册 件操作手册 （在线手册）] 。 5. 设 定结束后单击 [Send to Machine]， 将 新的设定内容传 送给机器。 传 送中操作画面变为 传送显示。 设定的传送结束后， 显示传送结束信息。 当存在其他需要变更设定的项目时 ， 从选择框中选择符合设定项目的 种类。 6. 如果结束了所有的设定变更的传送后， 单击 [ 关闭 ]。
QD049-04 7. 附加软件
AIM 系统手册 211
传送显示。设定的传送结束后，显示传送结束信息。当存在其他需要变更设定的项目时，
从选择框中选择符合设定项目的种类。
5. 如果结束了所有的设定变更的传送后，单击 [ 关闭 ]。
7.11.3 模组单位的功能设定
此处的设定内容仅仅反映到所选择的模组中。
1. 选择进行设定的模组 （可以几台）。
2. 从 [ 菜单 ] 中单击 [ 模组功能设定 ] 后，附加软件和机器之间就会进行通信，附加软件
接收机器信息。接收机器信息后，显示机器功能设定画面。

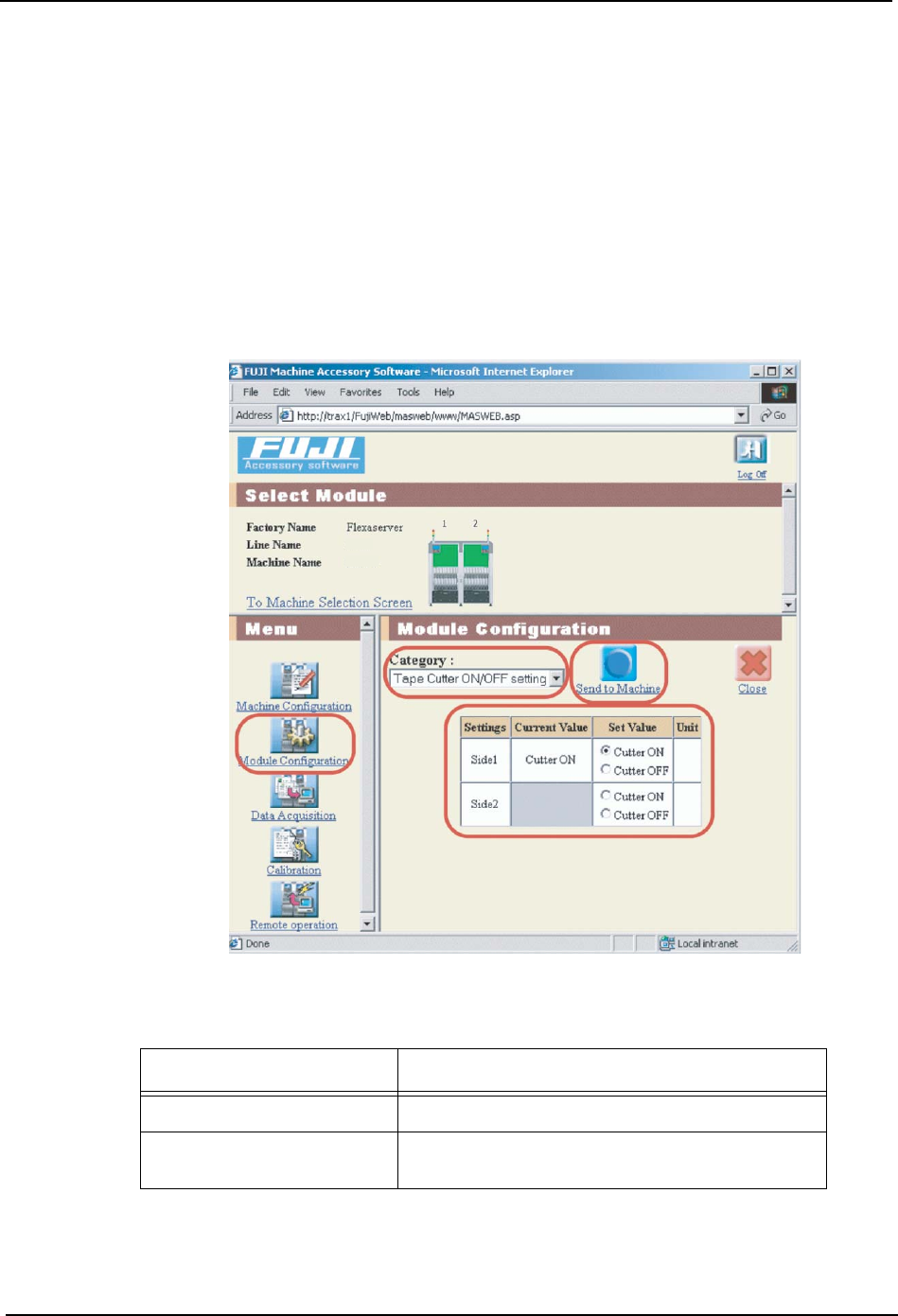

3. 从 [Category] 的选择框中选择设定变更项目的类型。选择种类后，在一览表中所显示的
内容自动地被变更，使之与所选择的种类相一致。
4. 在各个项目上进行必要的设定。在选择了 1 台以上的模组的情况下，当各模组的设定内
容不同时，则无法同时显示这些设定内容。有关设定内容的详细情况，请参照 [ 附加软
种类 说明
废料带切刀指定 设定料带切刀动作的 ON/OFF，和切断周期。
指定料盘吸取点 设定从料盘单元的不同的料盘位置上吸取元件时
的吸取位置 （行和列）。
AIMAS0021E
A
AIM
AIM4
7. 附加软件 QD049-04
212 AIM 系统手册
件操作手册 （在线手册）]。
5. 设定结束后单击 [Send to Machine]，将新的设定内容传送给机器。传送中操作画面变为
传送显示。设定的传送结束后，显示传送结束信息。当存在其他需要变更设定的项目时，
从选择框中选择符合设定项目的种类。
6. 如果结束了所有的设定变更的传送后，单击 [ 关闭 ]。
QD049-04 7. 附加软件
AIM 系统手册 213
7.11.4 跟踪数据的取得
在机器的使用中发生了不能解决的问题时，从机器获取跟踪数据可以有助于问题的解决。
跟踪数据的取得分 2 个阶段进行。首先，服务器获取模组的跟踪数据，接下来，本地 PC 获
取服务器取得的跟踪数据。
1. 选择要获取跟踪数据的模组或者基座。当选择基座时，则所有的模组被选择。此外，模
组被选择时，单击基座后，模组选择就会被清除。选择模组 （可以几台）后，就会使 [
机器信息的取得 ] 变为有效。
2. 单击 [ 机器信息的取得 ] 后，就会显示 [ 机器信息的取得 ] 画面。
3. 单击 [ 跟踪数据的取得 ] 后，就会显示以前所选择的跟踪数据的项目一览表。
4. 单击 [ 开始 ] 后，进行最新事件的跟踪数据的生成。在这里通过选择项目获取被生成的
数据。
5. 单击 [ 下载 ] 后，就会将附加软件服务器中取得的跟踪数据下载到当前使用的 PC 中并显
示服务器中的跟踪数据的一览表。
6. 单击要下载的文件的文件名后，就会显示 [ 文件的下载 ] 对话框。
7. 选择 [ 将这个文件保存到磁盘中 ] 并单击 [OK]。
8. 在显示的 [ 另存为 ...] 对话框上，指定文件保存目录。此时，根据需要输入新文件名。
9. 指定文件保存目录后，单击 [ 保存 ] 后，选择的文件以指定的文件名保存到指定目录中。
10.上述的操作结束后，单击 [ 关闭 ] 后，就会返回到 [ 跟踪数据的取得 ] 画面。
