QD049-04 7. 附加软件
AIM 系统手册 217

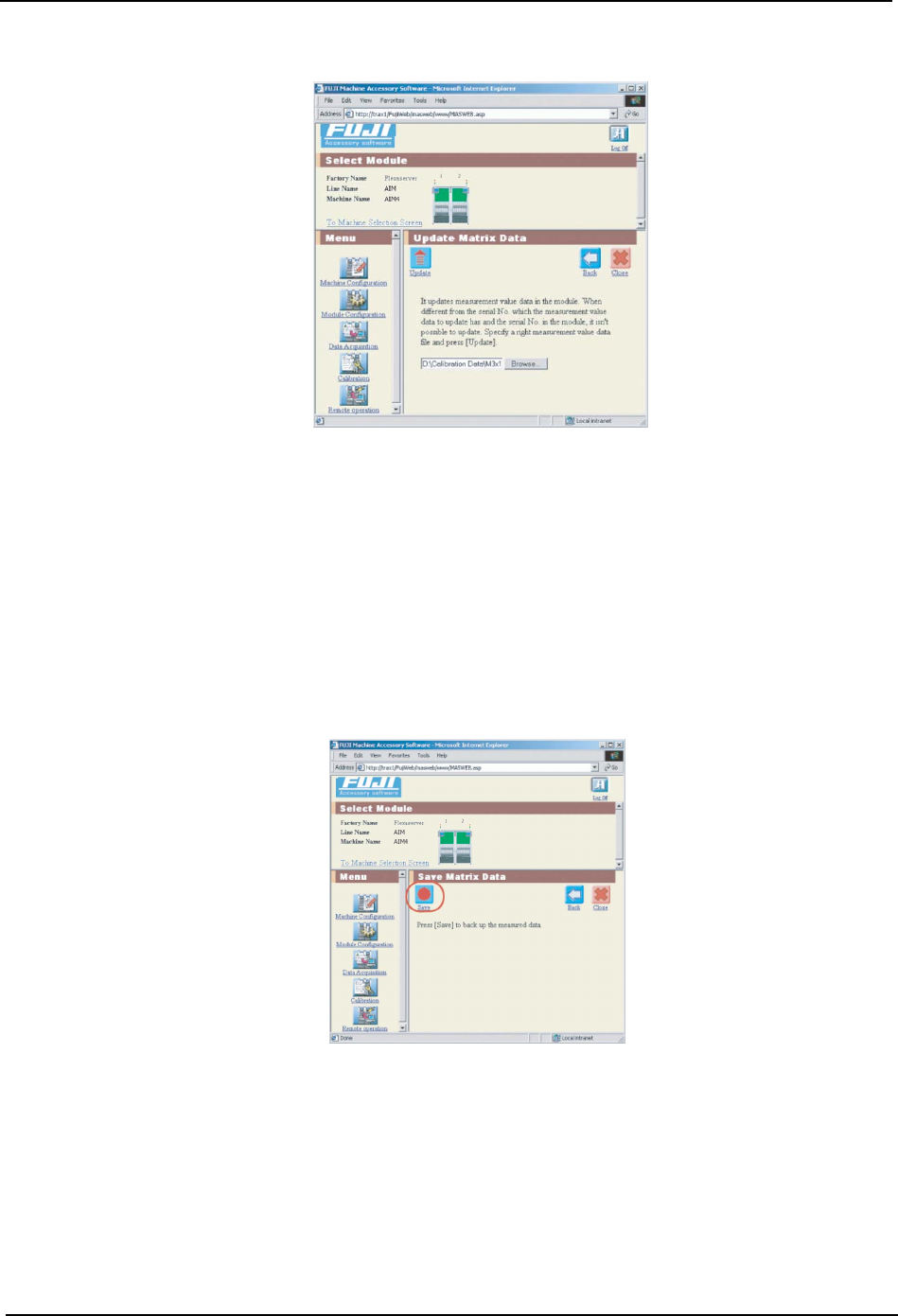

5. 选择数据并单击 [ 打开 ] 后，就会在文本框内显示文件的保存处和文件名。
6. 单击 [ 测定值数据注册 ] 后，就会将选择文件传输给模组。
7. 数据的传输结束后，单击 [ 关闭 ]，返回到主画面。
矩阵测定用软件的保存
有必要将各个模组的矩阵测定数据进行备分。将当前模组使用中的矩阵测定数据保存到 PC
中的步骤说明如下。
1. 将矩阵测定用软件加载给模组。详细请参考前述的 [ 矩阵软件的直接加载 ]。
2. 选择要保存矩阵测定数据的模组。单击 [ 固有值管理 ]。
3. 单击 [ 测定值数据保存 ]。
4. 单击[保存]后，就会显示[文件的下载]画面。
5. 选择 [ 将这个文件保存到磁盘中 ]，单击 [OK]。
6. 在显示的 [ 另存为 ...] 对话框上，指定文件的保存目录。
备注 ) 模组的序列号被初始设定，使之成为文件名。
7. 指定文件的保存目录并单击 [ 保存 ] 后，就会以指定的文件名将选择文件保存到指定目
录中。
AIMAS0026E
AIMAS0023E
A
7. 附加软件 QD049-04
218 AIM 系统手册
8. 数据传送结束后，单击 [ 关闭 ] 就会返回到主菜单。
矩阵测定用软件的注册
将矩阵测定数据从 PC 复制到模组的步骤说明如下。
更新矩阵测定数据时，矩阵测定文件的序列号与模组的序列号必须一致，否则不能操作。不
过，注册矩阵测定数据时，文件的序列号没有必要与模组的序列号一致。但是，由于无法确
认对模组是否传输了正确的文件时，通常请不要进行下述的操作。
1. 将矩阵测定用的软件加载到模组上。详细请参照前述的 [ 矩阵软件的直接加载 ]。
2. 选择需要保存矩阵测定数据的模组。单击 [ 固有值管理 ]。
3. 单击 [ 矩阵测定值数据注册 ]。
4. 单击 [ 参照 ...]。从显示的对话框中，选择在 PC 上保存的所选择的矩阵测定数据。
5. 选择数据后单击 [ 打开 ] 后，就会在文本框内显示文件的保存目录和文件名。
6. 单击 [ 测定值数据注册 ] 后，就会将选择文件传输到模组上。
7. 数据传输结束后，按下 [ 关闭 ] 就会返回到主菜单。
QD049-04 7. 附加软件
AIM 系统手册 219
7.11.9 矩阵测定用软件或料站托架测定用软件的直接加载
在管理矩阵测定数据或者进行料站托架测定用软件的加载之前，有必要预先进行以下操作。
不进行以下操作时，就无法进行相关的操作。
1. 将矩阵测定用软件安装到装有附加软件的 PC 上。
备注 ) 请将矩阵测定用软件安装到 PC 的 \fujiweb\masweb\directload\ 安装项目的文件夹内。
2. 为了进行软件的加载，请按下模组的 MANUAL 按钮，显示手动模式画面。
3. 使用光标键选择单元更换示意图，按下 OK 按钮。
4. 使用光标键选择吸嘴更换示意图。
5. 按下 START 后，工作头上的吸嘴就会排出到吸嘴置放台上。
6. 因为没有必要拉出模组，当操作向导画面上显示出拉出模组的步骤后，按下取消键。
7. 使用光标键，选择自我诊断示意图，按下 OK 按钮。
8. 从附加软件的机器附件部分中选择进行矩阵数据管理的模组，单击 [ 远程操作 ]。
9. 单击 [ 直接加载 ]。
10.进行矩阵测定数据的管理时，选择 [ 矩阵测定软件 ]。进行料站托架测定用软件的加载
时，选择 [ 料站托架测定用软件 ]。
11.单击 [ 开始加载 ] 后，就会将软件加载到所选择模组上。软件加载结束后，模组自动地
重新启动。
