QD049-04 5. 换线
AIM 系统手册 119
5.4 料盘的安装 （料盘单元 -L）

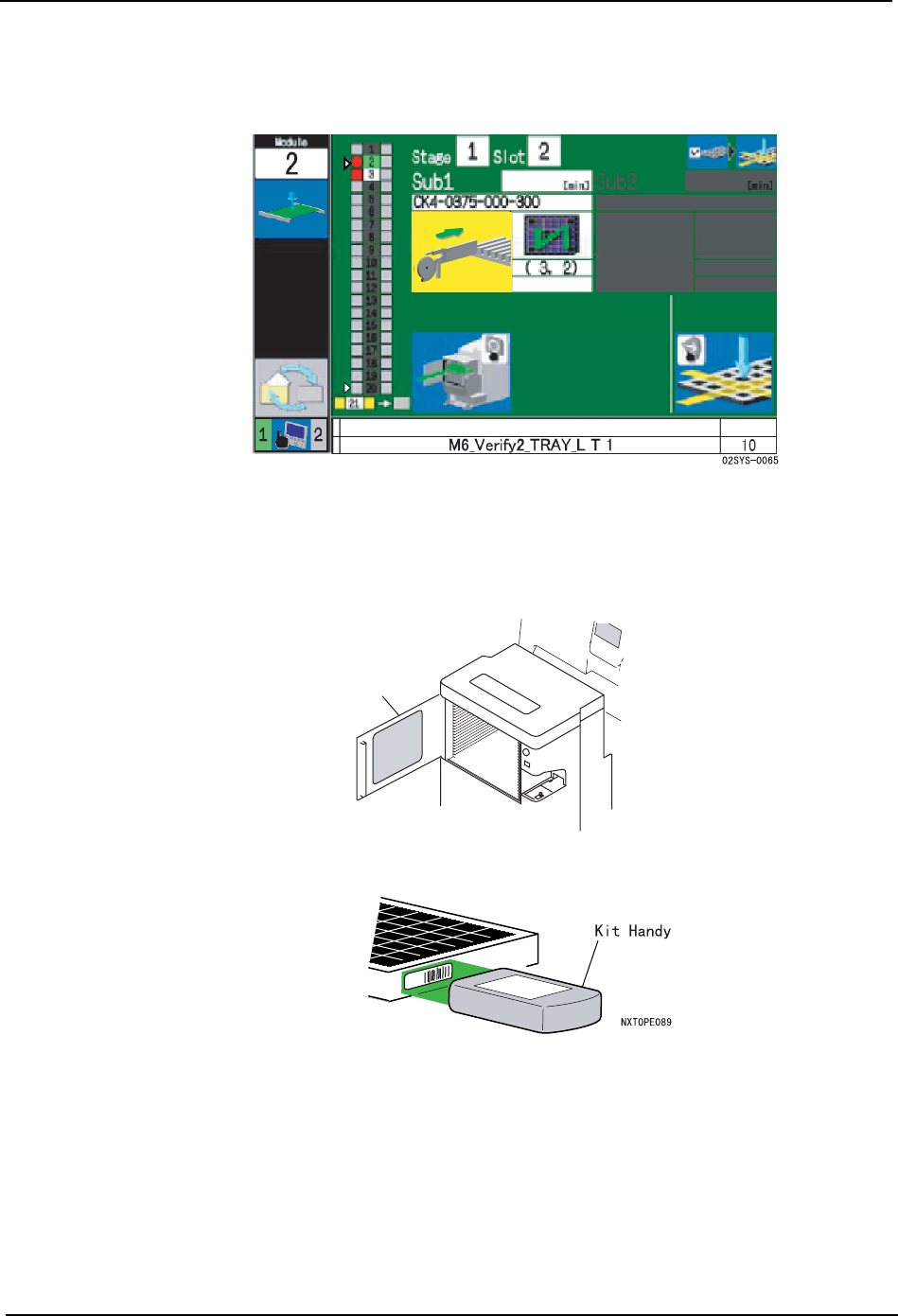

5.4.1 料盘安装的向导画面
备注 ) 有必要更换的料盘元件的信息在此画面上显示。不使用 Fujitrax verifier 时，显示出上图中
上方画面，使用 Fujitrax verifier 时，显示出上图中的下方画面。
5.4.2 [Verify ON] 时
1. 打开料盘单元 -L 的正门。
2. 请使用 Kit Handy 进行新料盘的验证。
备注 ) 读取条形码后，通过将最后被吸取的元件的 X, Y 坐标输入到 Kit Handy 中，能够指定料盘的
元件剩余数。详细请参照 [4.11.2 料盘元件吸取点的指定 ]。
NXTOPE125
19
2
0
18
17
16
15
14
1
3
12
11
10
9
8
7
6
5
4
3
2
1
ℷ䴶䮼
5. 换线 QD049-04
120 AIM 系统手册

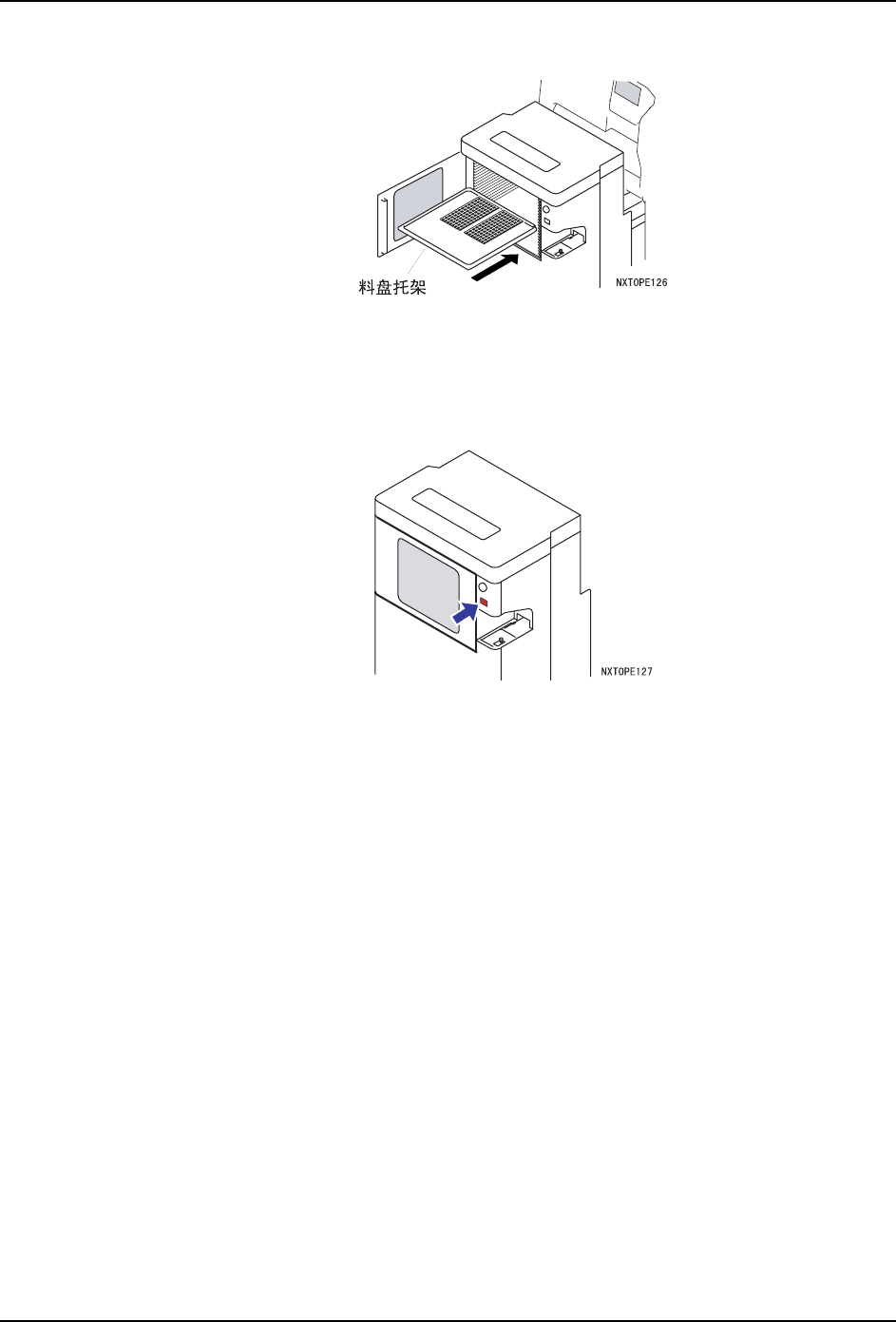

3. 一边确认操作向导画面， 一边将料盘托架安装到正确的料站位置上并按下 OK 按钮。
注意 ) 在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。
备注 ) 使用光标键也可以切换所显示的料盘元件的信息。
4. 如果有其他料站的料盘更换向导，请重复上述 1. 项目到 3. 项目。
5. 请关闭门，按下 SUPPLY COPLT。
备注 ) 请轻轻关闭正门，使料盘单元不受到冲击。
19
20
18
1
7
16
15
14
13
12
1
1
1
0
9
8
7
6
5
4
3
2
1
QD049-04 5. 换线
AIM 系统手册 121

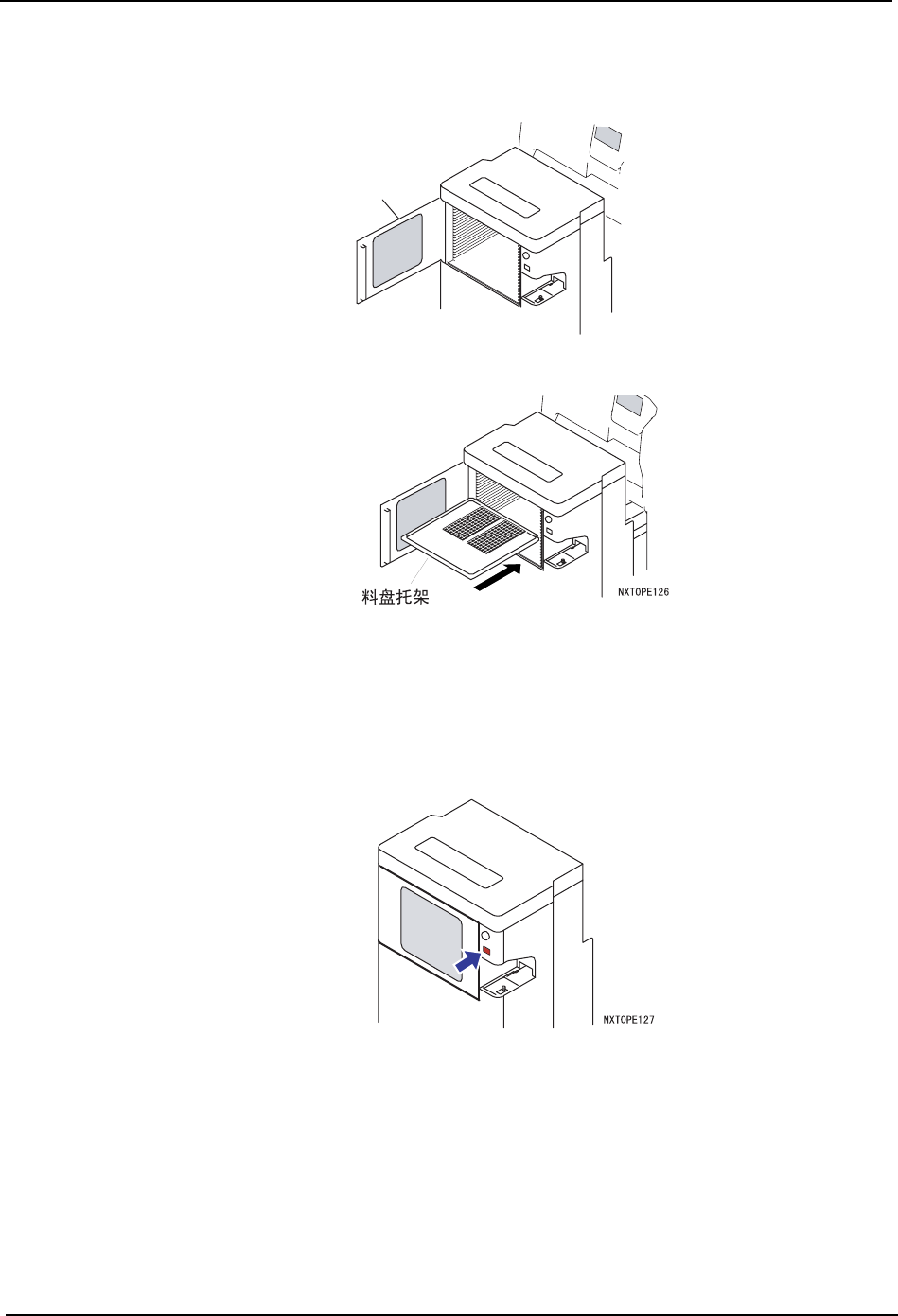

5.4.3 [Verify OFF] 时
1. 打开料盘单元的正门。
2. 一边确认操作向导画面， 一边将料盘托架安装到正确的料站位置上并按下 OK 按钮。
注意 ) 在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。
备注 ) 使用光标键也可以切换所显示的料盘元件的信息。
3. 需要指定料盘吸取点时，请在此设定。请参照 [5.4.4 机器上指定吸取点 ]。
4. 如果有其他料站有料盘更换的向导，请按下操作面板的 OK 按钮重复上述 1.到 2. 的项目。
5. 请关闭门，按下 SUPPLY COPLT。
备注 ) 请轻轻关闭正门，使料盘单元不受到冲击。
NXTOPE125
19
2
0
18
17
1
6
15
14
13
12
1
1
1
0
9
8
7
6
5
4
3
2
1
ℷ䴶䮼
