QD049-04 3. 向 AIM 供应电源
AIM 系统手册 27
3. 向 AIM 供应电源

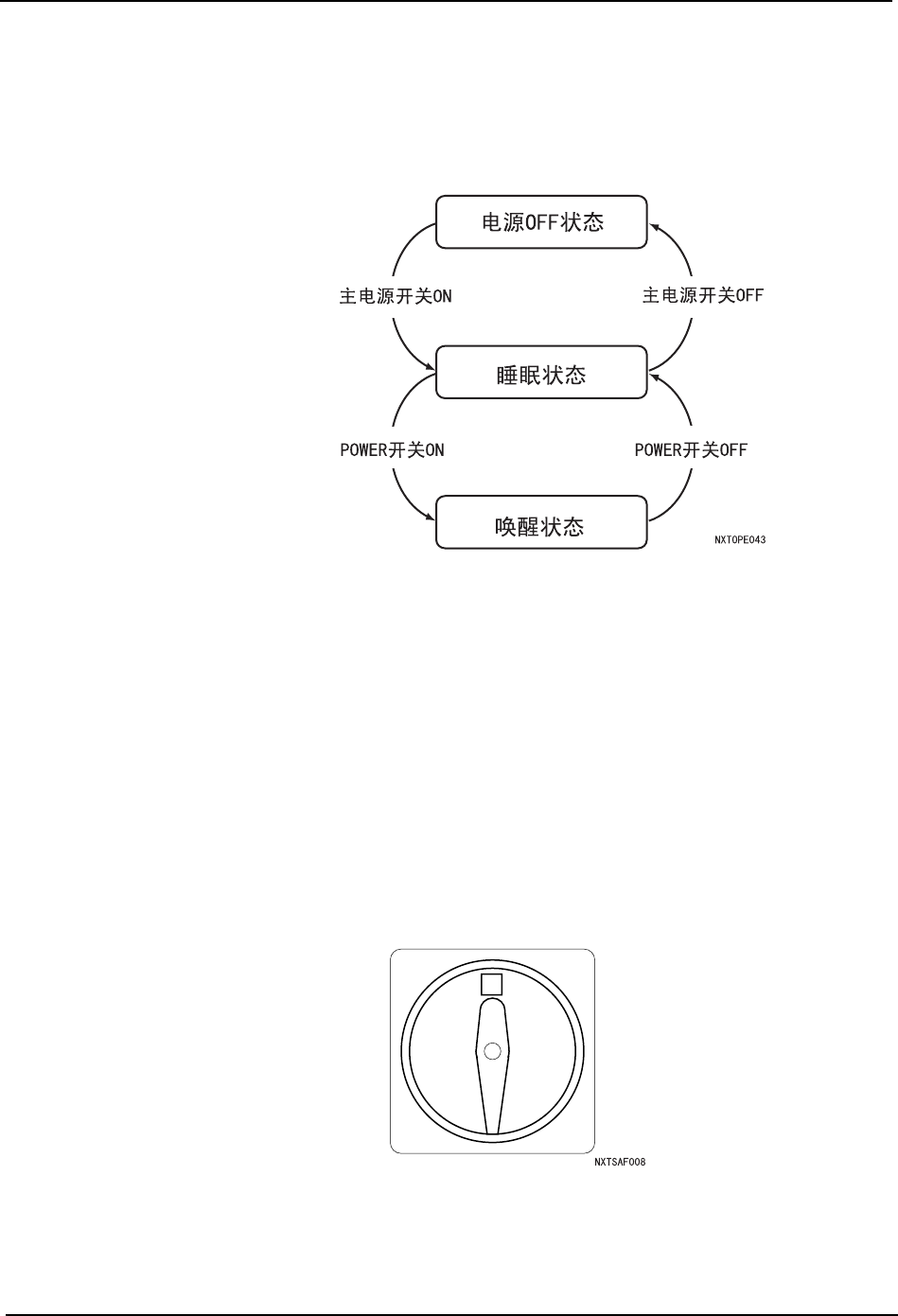

3.1 电源状态的变迁
AIM 机器通过操作者的操作，电源的状态如下变化。
·电源 OFF 状态：
停止所有的电源供应。
·睡眠状态：
虽然对控制电路板提供电源，但是对模组的硬件没有提供电源。在这种状态下模
组可以瞬间启动。
·唤醒状态：
机器的硬件、软件同时处于启动中。
3.2 AIM 电源的 ON/OFF
3.2.1 接通 AIM 的电源
1. 使 Side2 中央的主开关处于 ON 位置。
1
3. 向 AIM 供应电源 QD049-04
28 AIM 系统手册
2. 此时基座和模组的电源被供应 , 模组自动地进行初始启动。
3. 初始的启动结束后，模组自动地变成睡眠模式。
3.2.2 切断 AIM 的电源
在进行系统的修复或者长时间不使用机器时，必须切断机器的电源。
1. 通过操作画面确认左右的模组是否不在进行生产或其他的处理。当操作画面上显示初始
画面或者模组处于睡眠状态时，因为这些模组没有进行生产或者其他处理，所以可以安
全地将电源切断。
2. 使主开关处于 OFF 位置。切断 AIM 机器的电源。
0
QD049-04 3. 向 AIM 供应电源
AIM 系统手册 29
3.3 使模组处于唤醒状态
处于睡眠状态的模组可以瞬间变成唤醒状态。一旦模组处于启动状态后，通过 Fuji Flexa
模组就会下载上次切断电源时正在生产的 Job。Job 信息下载结束后，机器可以进入生产模
式。

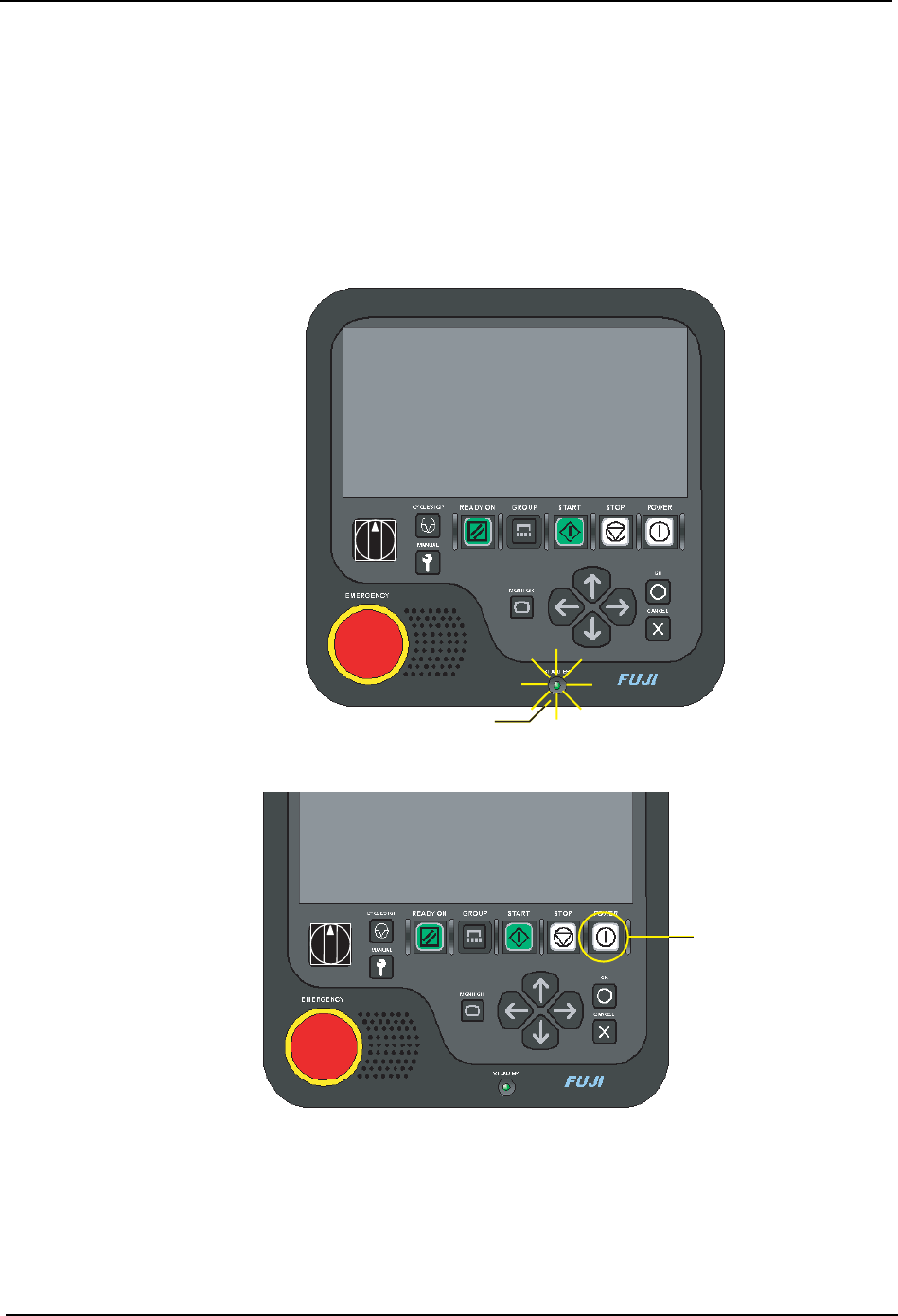

1. 请确认操作面板的 STANDBY 指示灯处于点亮状态。
备注 ) STANDBY 指示灯没有点亮时，请将主开关 ON。（主开关在 Side2 中央）。主开关 ON 后，STANDBY
指示灯就会闪烁。此时，机器执行硬件的接通电源处理。STANDBY 指示灯点灯时，就变成 [ 睡
眠状态 ]。
2. 请按下 “POWER”按钮。
备注 ) 按住 “GROUP”的同时按下 POWER 按钮，则左右的模组就会变成唤醒状态。
ENABLE LOCK
AIMOPE017a
STANBY
ENABLE LOCK
AIMOPE018a
POWER
