QD049-04 4. 生产 AIM 系统手册 63 5. 将供应部复原后，画面就会改变。 6. 需 要返回到料盘补充向 导时，请按下操作面 板的 OK 按钮。当按下 SUPPLY COPLT 按钮后 就会完成料盘的设置。 7. 在这之前， 料盘单元 -L 内的料盘继续进行元件的供 应。 当料尽时， 料盘托架就会移动到 排出部， 因此请打开门回收料盘托架。 （ 在附加软件的 [ 无停止供应 功能 ] 设定中选择了 [ 使用托架排出部 ]…
4. 生产 QD049-04
62 AIM 系统手册
2. 将料盘放置到料盘托架上。
3. 请拉出供应部。
4. 请将料盘托架放置到供应部。
注意 ) 在将料盘托架放置到供应部时，请轻轻放置以免产生冲击。
QD049-04 4. 生产
AIM 系统手册 63
5. 将供应部复原后，画面就会改变。
6. 需要返回到料盘补充向导时，请按下操作面板的 OK 按钮。当按下 SUPPLY COPLT 按钮后
就会完成料盘的设置。
7. 在这之前，料盘单元 -L 内的料盘继续进行元件的供应。当料尽时，料盘托架就会移动到
排出部，因此请打开门回收料盘托架。（在附加软件的 [ 无停止供应功能 ] 设定中选择了
[ 使用托架排出部 ] 时）
注意 ) 在排出部有供料托架的状态时按下周期停止按钮时，料盘单元 -L 不进行向料盘箱的退避动作
而停止。按下 [ → ] 按钮后虽然转换到料盘安装画面，但是因为料盘箱不是处在退避位置所以
不进行元件的补充。进行元件补充时，请根据画面的向导取出排出部的供料托架后，按下周期
停止按钮。
备注 ) 当排出部没有料盘托架时，排出部的门被锁定。
备注 ) 在附加软件的机器功能设定中如果选择了 [ 无停止供应功能 ]-[ 使用供应部 ] 时，料盘托架移
动到供应部。请拉出供应部取出料盘托架。
02SYS-0038J
02SYS-0039S
᭭Ⲭᠬᶊ
ᥦߎ䚼
4. 生产 QD049-04
64 AIM 系统手册
4.8.3 机器上指定吸取点
Fujitrax Verifier 的料盘验证功能 OFF 时，在机器上能够进行料盘吸取点的指定。
虽然操作附加软件也可以指定吸取点，但是，当与机器上指定一起使用时，后面进行的操作
为有效。另外，料盘验证功能 ON 时，请通过 KIT Handy 来指定。

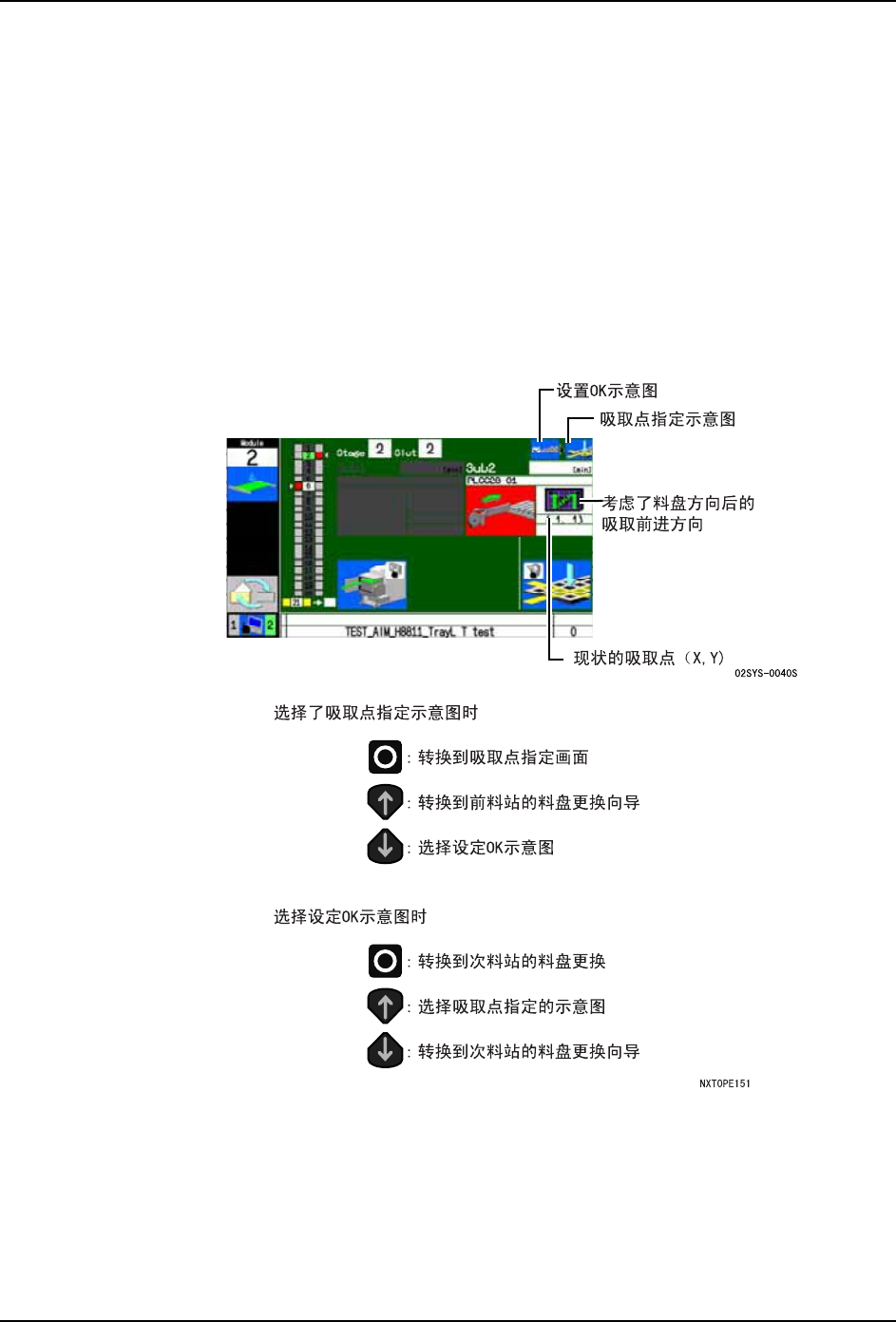

机器上指定吸取点就是进行从料盘更换向导画面转换到吸取点指定画面。选择了吸取点指
定示意图时，请按 OK 按钮。
操作步骤
1. 在吸取点指定示意图处于被选择的状态下，请按 OK 按钮。选择了设定 OK 示意图时，使
用光标键进行选择切换后按下 OK 按钮。
