5. 换线 QD049-04 130 AIM 系统手册 8. 请关闭正门，按下 COPL T 按钮。 备注 ) 请轻轻关闭正门，以免料盘单元 -M 受到冲击。
QD049-04 5. 换线
AIM 系统手册 129

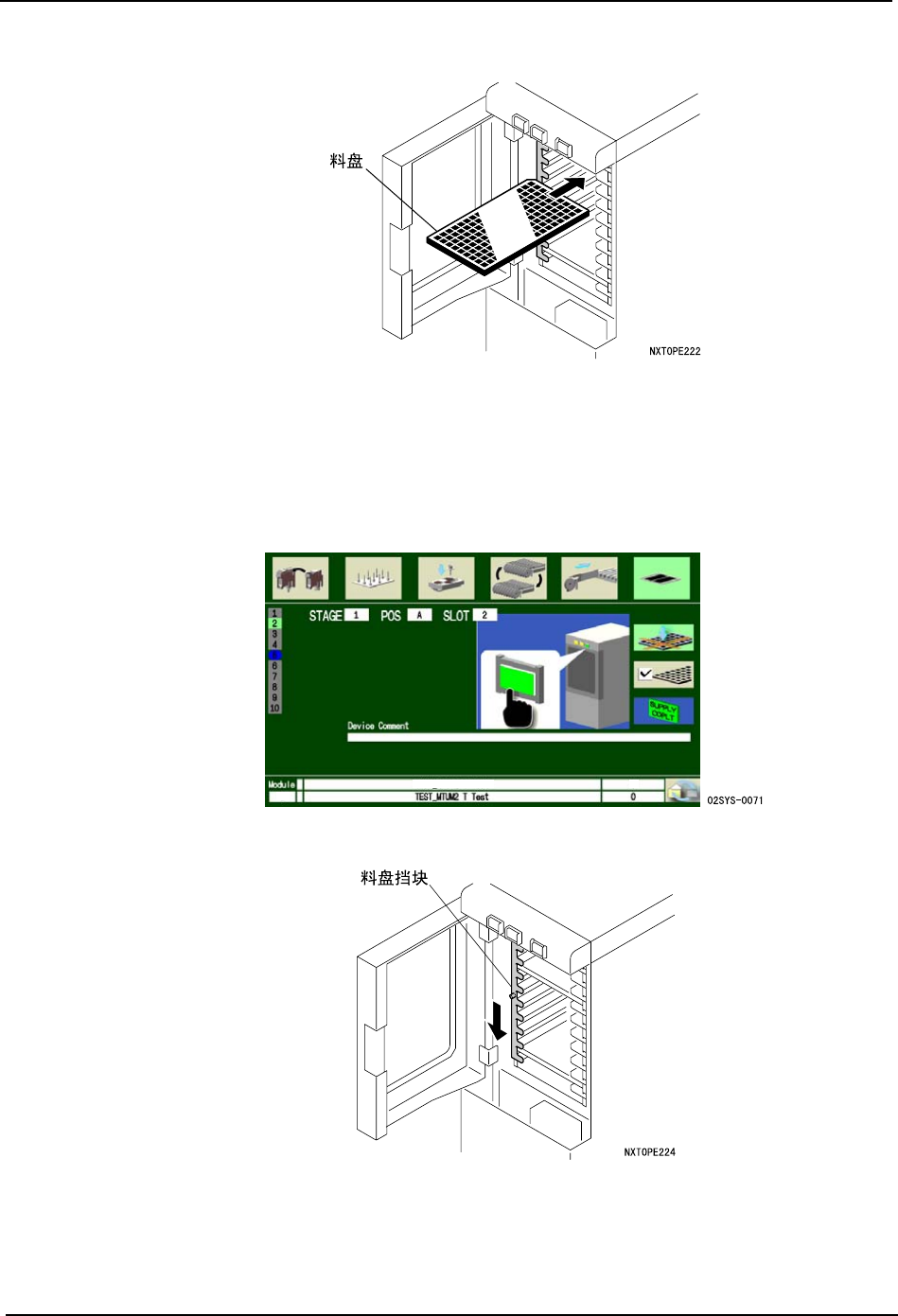

3. 一边确认操作向导画面， 一边将料盘安装到正确的料站位置上。
注意 ) 在将料盘安装到料站上时，请轻轻放置以免受到冲击。
4. 请按下操作面板的 OK 按钮。
5. 需要指定料盘吸取点时，请在此设定。请参照 [5.5.3 机器上指定吸取点 ]。
6. 如果有其他料站的料盘更换的向导，请重复上述 3. 到 4. 的项目。所有的补充结束后，
就会切换到以下的向导画面。
7. 请放下料盘挡块。
5. 换线 QD049-04
130 AIM 系统手册

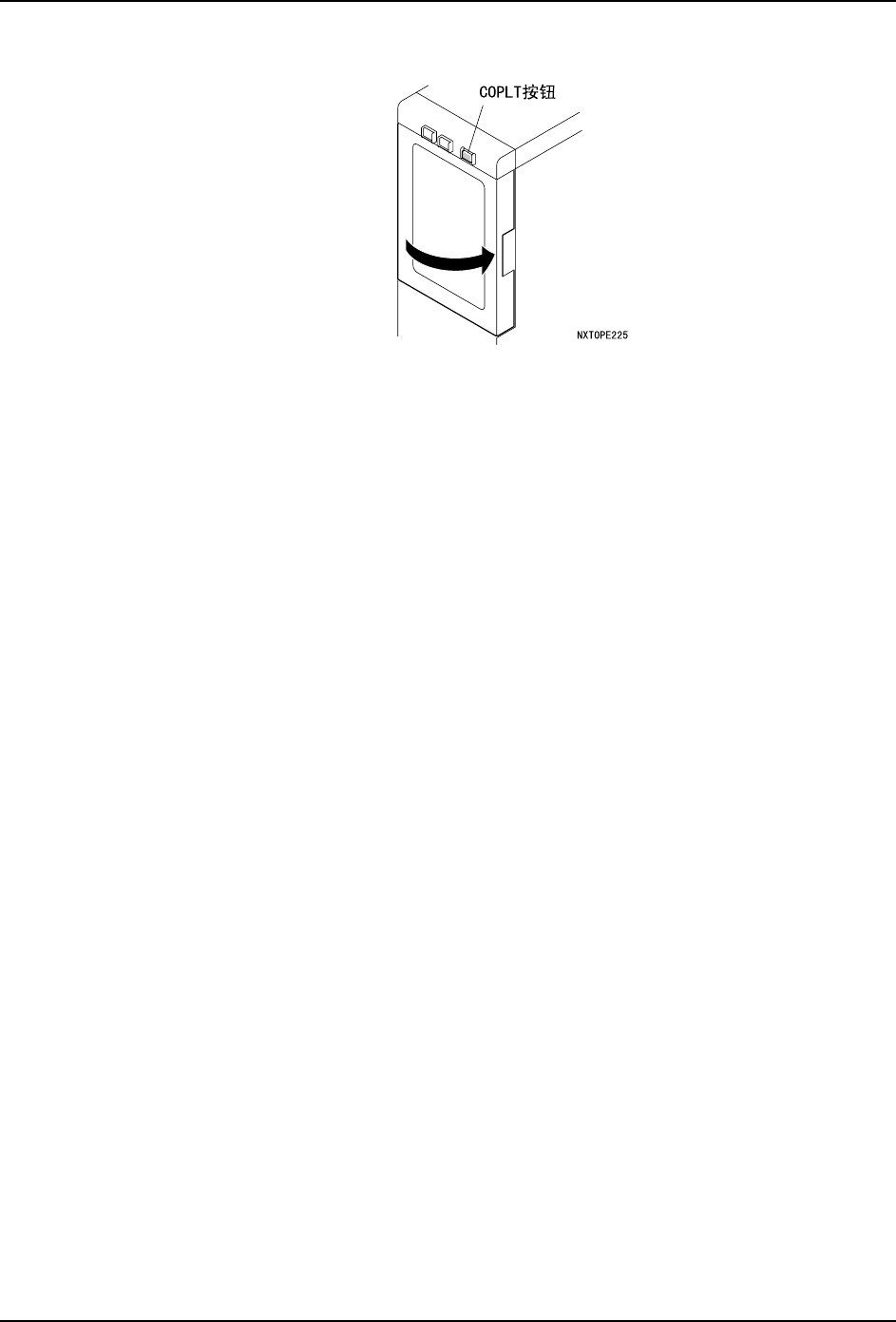

8. 请关闭正门，按下 COPLT 按钮。
备注 ) 请轻轻关闭正门，以免料盘单元 -M 受到冲击。
QD049-04 5. 换线
AIM 系统手册 131
5.5.3 机器上指定吸取点
机器上指定吸取点就是进行从料盘更换向导画面转换到吸取点指定画面。选择了吸取点指
定示意图时，请按 OK 按钮。
操作步骤
1. 在吸取点指定示意图处于被选择状态下，请按 OK 按钮。选择了设定 OK 示意图时，使用
光标键进行选择切换后按下 OK 按钮。
