4. 生产 QD049-04 42 AIM 系统手册 4.6 显示影像监视器生产动作中要显示影像处理监视器时，请进行以下的操作。 1. 请按下 MONITOR 按钮。操作画面从自动指示模式切换到影像监视器。备注 ) 按住 GROUP 按钮的同时进行该操作后，所有模组的画面就会切换成影像监视器。备注 ) 切换成影像监视器显示后，机器在影像处理的跟踪模式处于 ON 的状态下运转。由于在该状态下影像处理速度降低，机器动作的周期时…

QD049-04 4. 生产

AIM 系统手册 41

3. 显示 Job 切换画面。通过光标键选择 [Job 切换 ] 后请按下 OK 按钮。

4. Job 被切换。

4. 生产 QD049-04

42 AIM 系统手册

4.6 显示影像监视器

生产动作中要显示影像处理监视器时，请进行以下的操作。

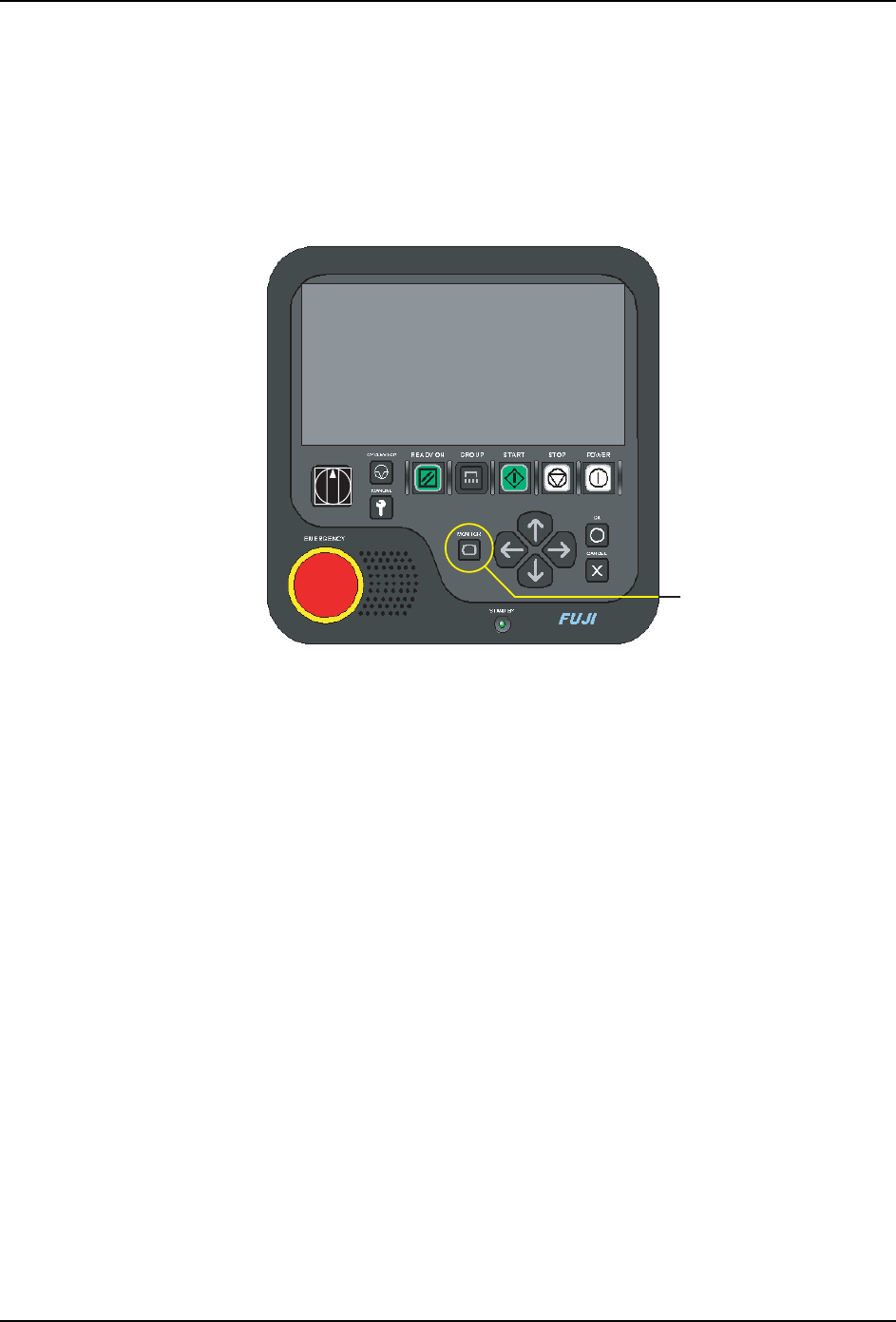

1. 请按下 MONITOR 按钮。操作画面从自动指示模式切换到影像监视器。

备注 ) 按住 GROUP 按钮的同时进行该操作后，所有模组的画面就会切换成影像监视器。

备注 ) 切换成影像监视器显示后，机器在影像处理的跟踪模式处于 ON 的状态下运转。由于在该状态

下影像处理速度降低，机器动作的周期时间大约延长 20%。

2. 在影像监视器显示的状态下按下 “MONITOR”按钮后，就会切换到自动指示模式画面。

ENABLE LOCK

AIMOPE042a

MONITOR

QD049-04 4. 生产

AIM 系统手册 43

4.7 补充供料器元件

在生产中主要有 2 种补充元件的方法。

在即将发生料尽 ( 例如：由 Fujitrax 发出料尽预告 ) 时，在料卷上还残留有元件时，可以

在现有的料带上拼接新的料卷。另外，料卷上的元件完全用尽时，卸下供料器，补充元件。

使用料带拼接功能时，请关闭动态次料站功能。

4.7.1 料带拼接元件

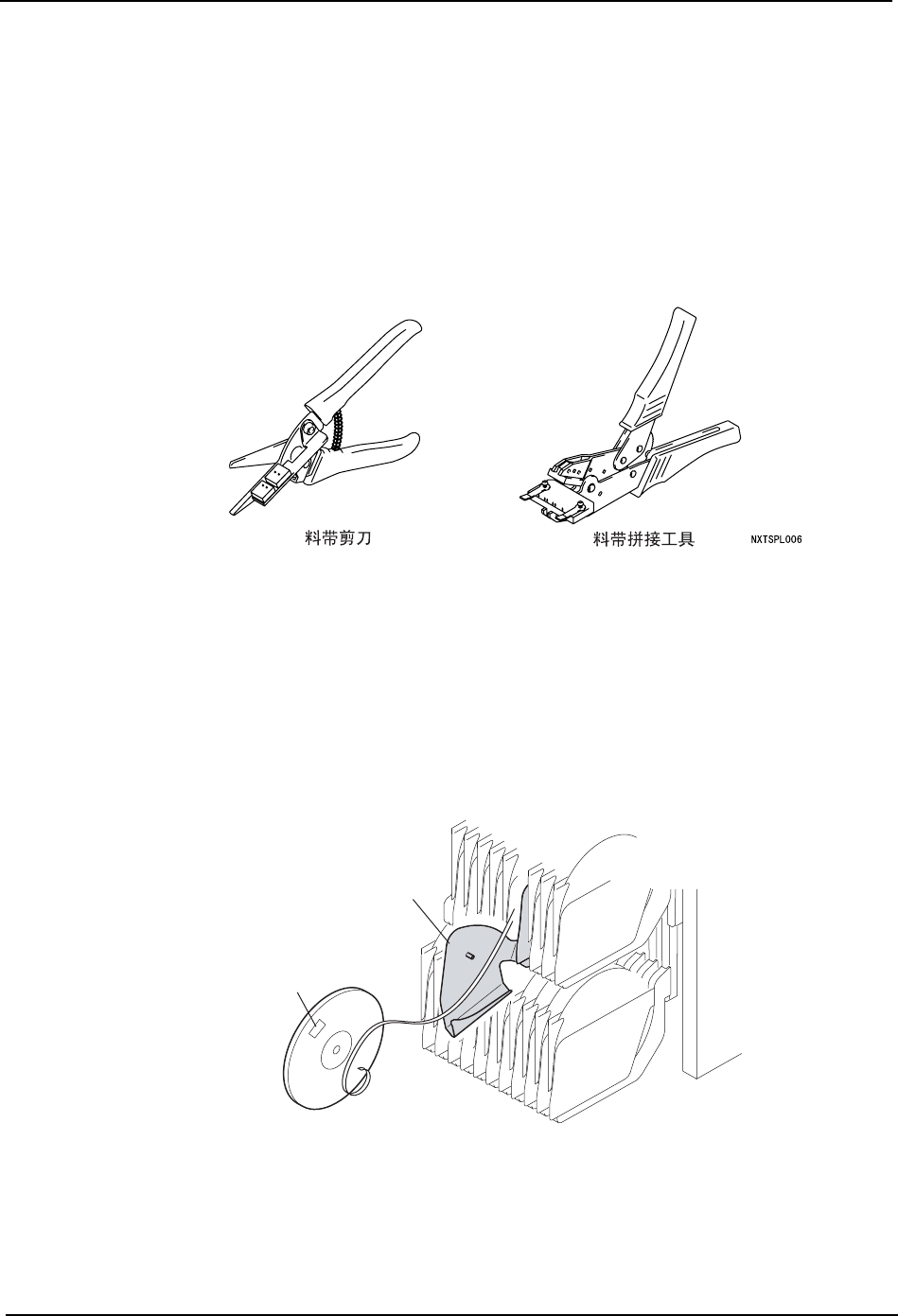

进行料带拼接时需要料带拼接工具。

1. 拉出进行料带拼接的供料器的料卷托架手柄，剥下旧的料卷。

2. 使用 Fujitrax 时，由于需要进行料带拼接的所有的供料器位置被显示在 Kit Handy 上，

轻击要进行操作的供料器位置来选择。此时，请确认处于 [ 料带拼接 ] 模式。

3. 通过 Fujitrax 使用 2 点对位功能时，请使用 Kit Handy 扫描旧料卷的 DID 后再扫描新料

卷的 DID。不使用 2 点对位功能时，请仅仅扫描新料卷的 DID。料带拼接检查的结果 OK

时，请进行料带拼接操作。料带拼接检查的结果发生错误时，由于新料卷与进行料带拼

接的供料器上的料卷不一致，所以不能进行料带拼接。

4. 将旧的料卷从料卷托架上拆下来，解下剩余的料带。

','
