7.5 生产运转状况的显示
单击菜单的 [ 运转监视器 ] 后，就会显示出机器的运转状态。
7.5.1 运转监视器的显示项目
在这个画面上，显示生产线的主要运转状态。
在画面上显示的项目和各自的含义如下所示。
[ 做法 ] 单击栏下方显示的任一图标后，显示出所选择生产线的趋势信息。
对于结束预定时间，指示块数，结束指示时间，生产块数，生产能力，送料数，成功率等各
个项目，可以进行表示 / 非表示的选择。

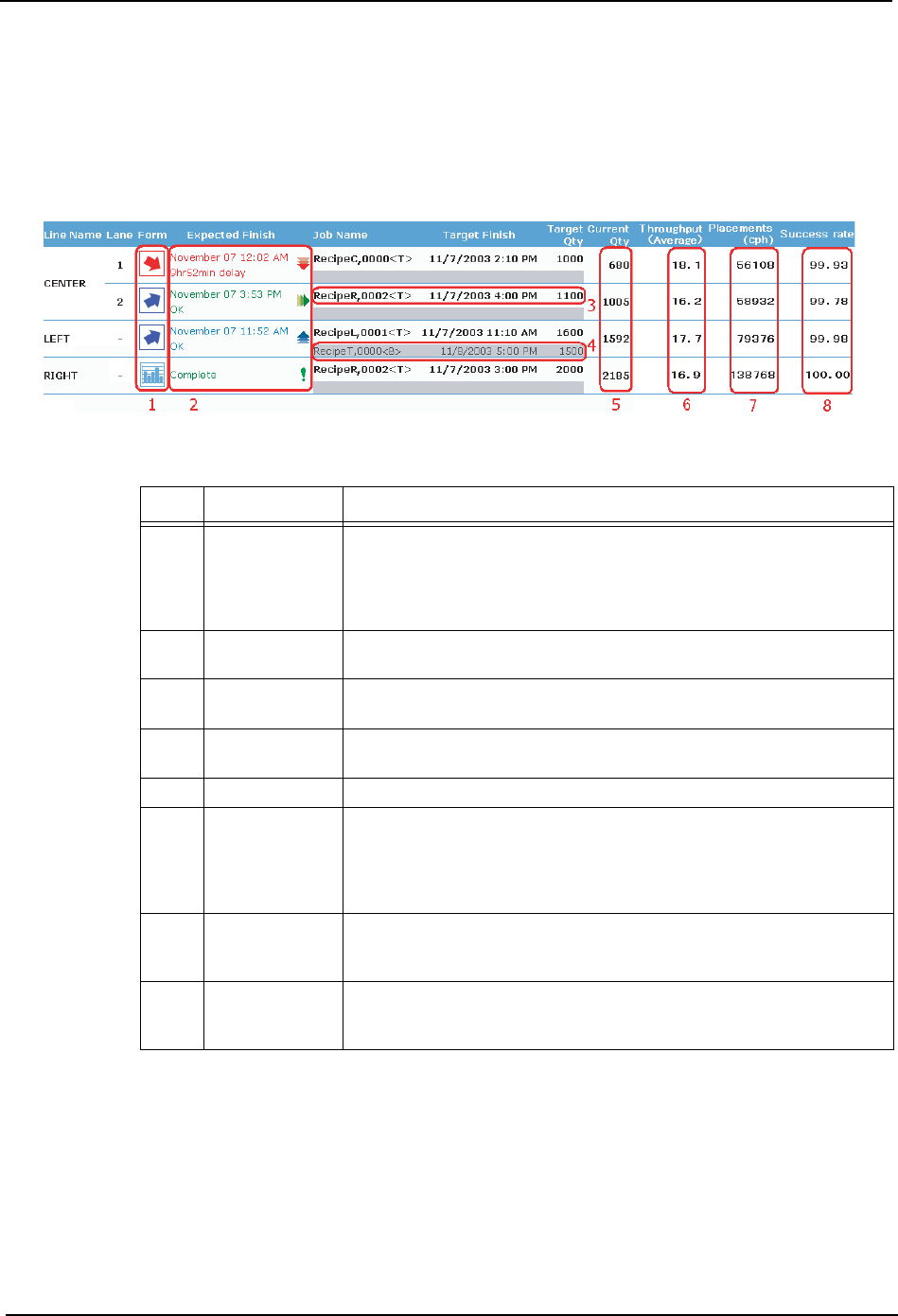

AIMASO024E
号码 名称 说明
1 状态 显示出过去 10 分种的生产结果是否达到预期的生产。向上箭头
( 蓝 ) 表示在预定块数以上，横向箭头 ( 绿 ) 表示基本与预定
块数一致，向下箭头 ( 红 ) 表示在预定块数以下。箭头没有显
示而显示图表的图标时，表示没有输入当前生产 Job 的生产计
划。
2 结束预定时间 用红 ( 延迟 )、绿 ( 未延迟 )、蓝 ( 进行中 ) 显示预定的生产
结束时间和从预定开始的延迟时间。
3 Job 名
( 当前生产 )
显示当前正在使用中的 Job 名。
4 Job 名
( 下一生产 )
显示下一生产使用的 Job 名。
5 当前块数 显示到现在为止所生产的电路板块数。
6 生产能力 显示从统计开始时间到现在的生产能力 ( 生产 1 块电路板所需
时间 )。对于显示方法，能够在运转监视器显示的用户画面上选
择[平均]、[最大]、[最小]。
统计开始时间是在切换了当前生产时和通过运转监视器复位了 [
生产能力 ] 时被更新。光标选中时就会显示统计开始时间。
7 送料数 显示从统计开始时间到现在每小时的元件送料数。
统计开始时间是在切换了当前生产时和通过运转监视器复位了 [
送料数 ] 时被更新。光标选中时就会显示统计开始时间。
8 成功率 显示从统计开始时间到现在的成功率。
统计开始时间是在切换了当前生产时和通过运转监视器复位了 [
成功率 ] 时被更新。光标选中时就会显示统计开始时间。
7. 附加软件 QD049-04
186 AIM 系统手册
AIMASO025E
QD049-04 7. 附加软件
AIM 系统手册 187
7.5.2 生产信息的详细内容
在运转监视器上，单击有箭头的图标可以确认生产线的过去 24 小时的运转状态。在这个画
面上能够显示 3 种类型的信息。单击 [ 状态 ] 的箭头图标后，显示出所选择生产线的 [ 趋势
]页面。
用蓝色表示当前选择中的信息标记。选择在标题栏下面的深蓝色部分中所显示的信息名后，
就会切换到该项目的信息页面。
能够显示用于确认运转状况的以下 3 个信息页面。
号码 名称 说明
1 一般 显示 Job 名、生产线名、计划状态等一般的信息。
2 趋势 是初始画面。在页面上部显示出到现在为止的生产块数
进展图表。在页面下部、显示出在图表中所选择区间的
各个机器 （模组）的信息。
3 料尽停止 以各个时间段显示由于料尽而产生的停止时间。
AIMAS0006E
