5. 换线 QD049-04 142 AIM 系统手册 7. 安装吸嘴置放台时，将吸嘴置放台左侧的手柄向模组的前方倾斜， 首先将置放台后部插 入后再压入前方一侧。 8. 将手柄返回到原来的位置。 9. 请确认吸嘴置放台是否紧密地安装到吸 嘴更换器主体上。 10.如果机器的另 一侧 （S ide2）需要进行吸嘴更换时，在操作画 面上显示卸下 Stage2 的 料 站托架的向导。请按照相同的步 骤更换吸嘴。 11.有必要进行其他 的换线操作…
QD049-04 5. 换线
AIM 系统手册 141

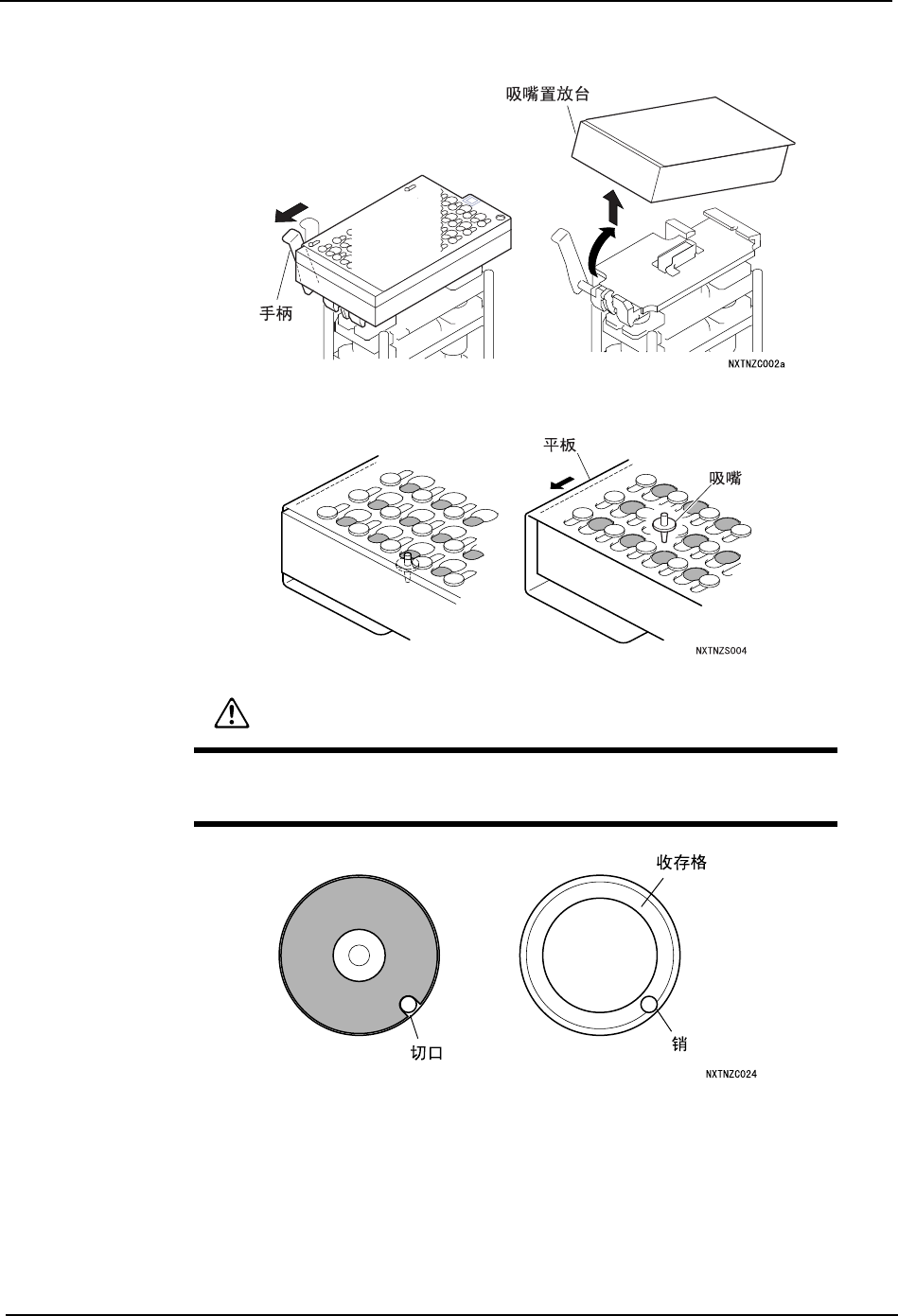

5. 将吸嘴置放台左侧的手柄向模组前方倾斜，把置放台的前半部分向上抬起并卸下。
6. 使平板滑动后补充必要的吸嘴。
注意
请将吸嘴的切口部分对准吸嘴置放台的销后放置吸嘴。如果销与切口部分
的位置不重合，就会产生吸嘴更换错误的原因。
5. 换线 QD049-04
142 AIM 系统手册
7. 安装吸嘴置放台时，将吸嘴置放台左侧的手柄向模组的前方倾斜，首先将置放台后部插
入后再压入前方一侧。
8. 将手柄返回到原来的位置。
9. 请确认吸嘴置放台是否紧密地安装到吸嘴更换器主体上。
10.如果机器的另一侧 （Side2）需要进行吸嘴更换时，在操作画面上显示卸下 Stage2 的料
站托架的向导。请按照相同的步骤更换吸嘴。
11.有必要进行其他的换线操作时，在此时进行。
12.安装料站托架及关闭安全门后，操作画面就会自动返回到初始画面。（请参照 [5.8.3 料
站托架的安装 ]。）
备注 )
1. 如果打开侧门进行了吸嘴更换，则不需要该作业。请关闭侧门。
2. 如果是卸下了料盘单元 -L 的模组，请重新连接料盘单元 -L。
注意
在合上吸嘴置放台时，请注意不要挤伤手指。
1
2
QD049-04 5. 换线
AIM 系统手册 143
5.7.3 吸嘴一览表
所使用的吸嘴种类如下。请通过涂敷在法兰盘上的颜色来识别各个吸嘴。
吸嘴尺寸 识别色
H08/H12S 用吸
嘴
H04 用吸嘴 H01 用吸嘴
0.45 x 0.3 黄 AA05600 - -
0.7 x 0.5 蓝 AA05700 - -
φ 1.0 粉红 AA05800 AA06W00 AA0AS00
φ 1.3 绿 AA20A00 AA06X00 AA05800
φ 1.3 MELF 橘黄 AA06400 - AA0MZ00
φ 1.8 淡蓝 AA20B00 AA06Y00 AA06900
φ 1.8 MELF 橘黄 AA19G00 - AA11R00
φ 2.5 G 紫 AA20C00 AA06Z00 AA07000
φ 2.5 MELF 橘黄 - - -
φ 2.5 G 紫 - AA07F00 AA08400
φ 3.7 黄绿 AA20D00 AA07A00 AA07100
φ 3.7 G 黄绿 AA18C00 AA07G00 AA08500
φ 5.0 淡紫 AA20E00 AA07B00 AA07900
φ 5.0 G 红 AA06300 AA07H00 AA07200
φ 7.0 淡紫 - AA07C00 AA08000
φ 7.0 G 深红 - AA07K00 AA07300
φ 10.0 淡紫 - AA07D00 AA08100
φ 10.0 G 深蓝 - AA07L00 AA07400
φ 15.0 淡紫 - AA07E00 AA08200
φ 15.0 G 白 - AA07M00 AA07500
φ 20.0 淡紫 - - AA08300
φ 20.0 G 灰 - - AA07600
治具 - AA06A** AA0EX** AA05Z**
