4. 生产 QD049-04
96 AIM 系统手册

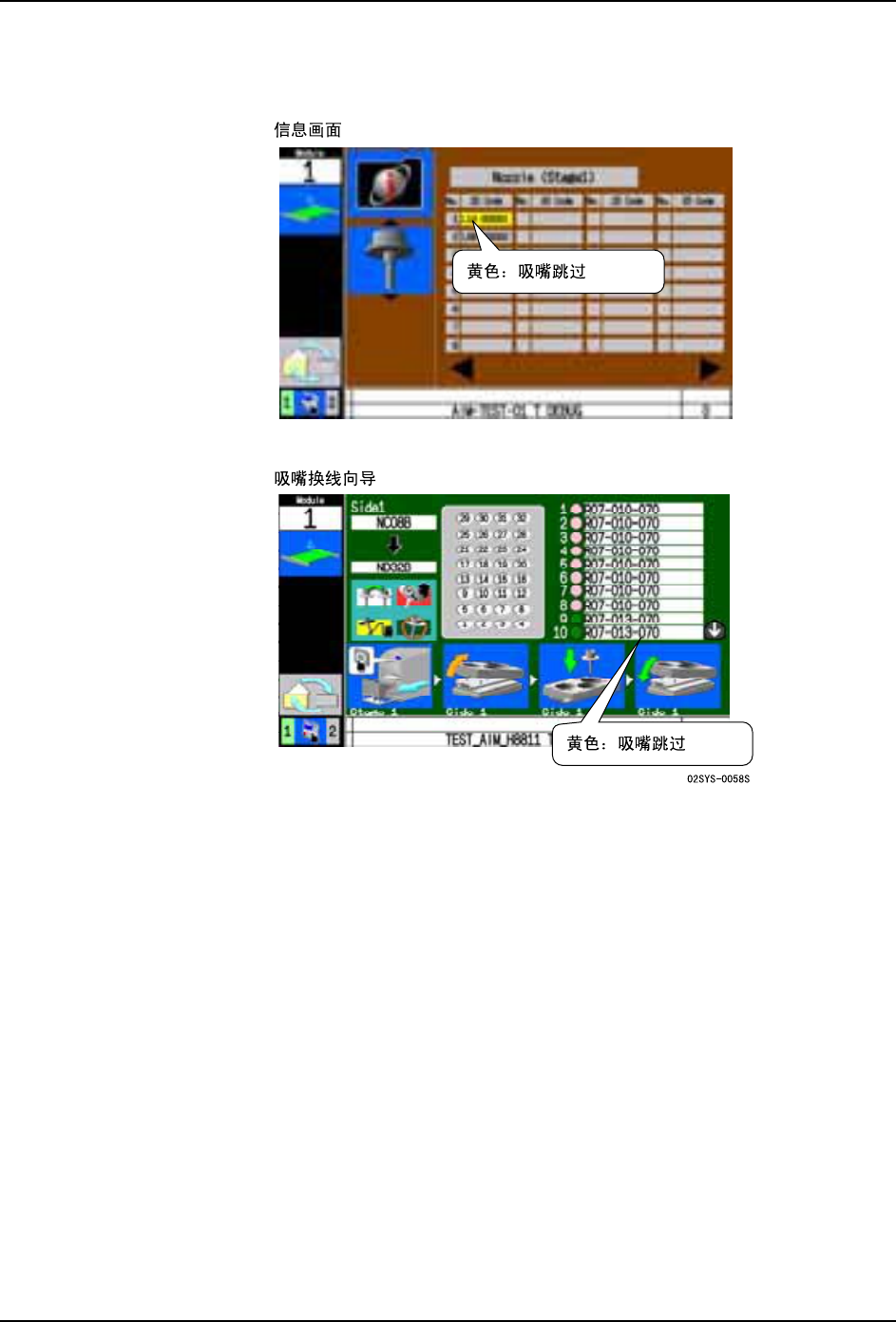

手动信息显示和换线向导显示
这些显示画面以黄色的背景色显示跳过的吸嘴。
QD049-04 4. 生产
AIM 系统手册 97
4.11.15 机上跟踪数据暂时保存功能 （AIM V3.31 以后）
通过机上操作暂时保存跟踪数据的功能。发生故障等的时候，通过立刻保存能够留下有用的
跟踪数据。
操作步骤
在运转中不能进行操作。当操作画面处于 START 等待、指令等待、异常解除等待的状态才能
开始。

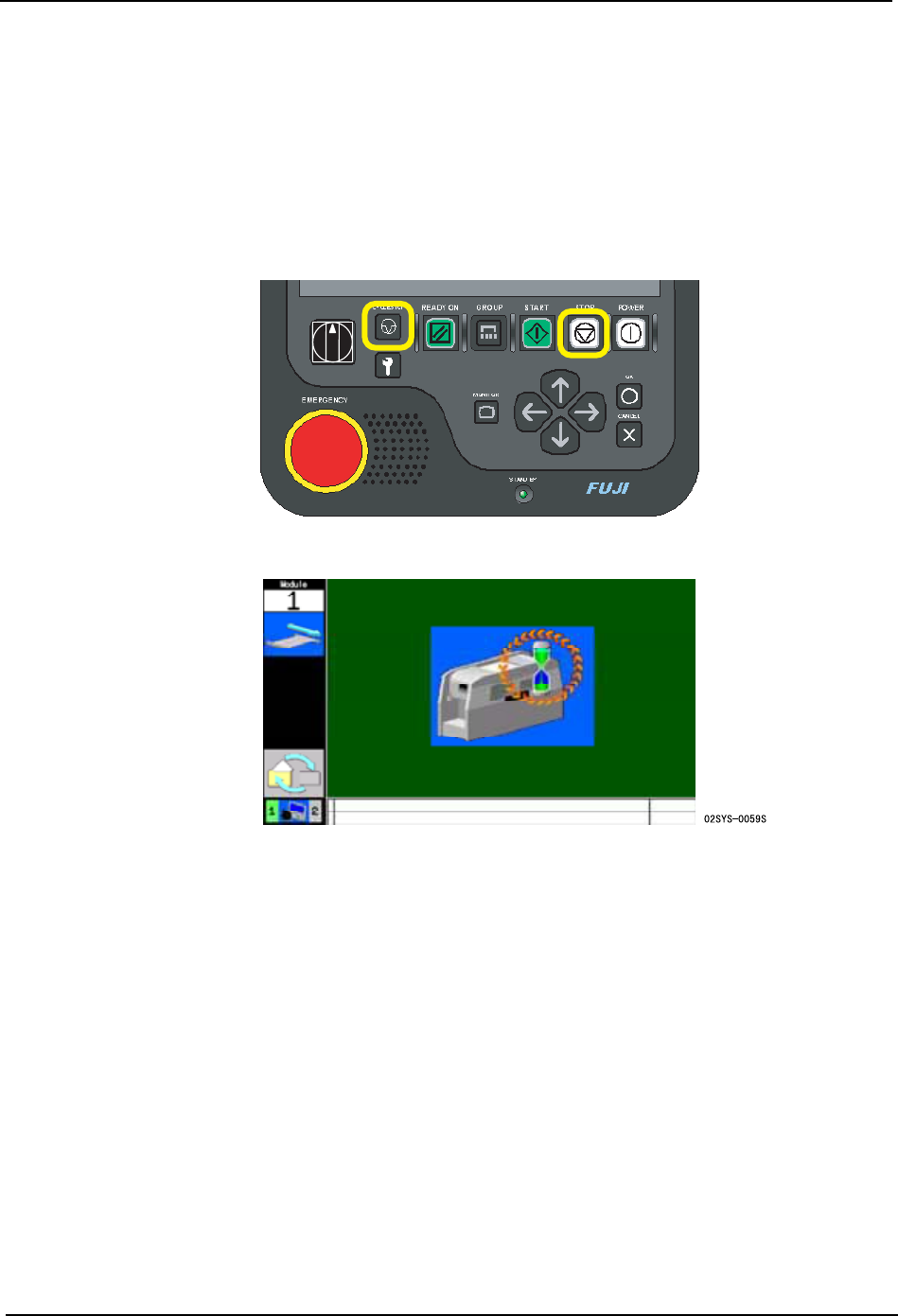

1. 请按住操作面板的 CYCLE STOP 按钮的同时，按下 STOP 按钮。
备注 ) 在保存跟踪数据中，操作画面变成如下，此时不能进行一切的操作。
2. 如果画面改变则完成暂时保存。请通过附加软件的操作进行跟踪数据的取得。详细请参
照 [7.11.4 跟踪数据的取得 ]。
4.11.16 简易料盘验证
可以进行 Job 所指定的料盘元件是否被设置的确认。详细请参照 [Fujitrax Verifier 操作
手册 ]。
备注 ) V3.07 以后的 Fujitrax Verifier 和 KIT Handy 为必要。
ENABLE LOCK
02SYS-0162
4. 生产 QD049-04
98 AIM 系统手册
4.11.17 F 定位点读取补件功能 （AIM V3.56 以后）
使用 F 定位点读取补件功能，当发生了影像处理错误后，可以在变更摄影条件的同时，寻找
正常进行影像处理的摄影条件。
以下对 V3.56 以后支持的 3 个状况的对应方法进行说明。
执行了补件后，光源颜色成为蓝色时
新电路板的第 1 个定位点以红色光源进行摄影时出现错误后，切换为蓝色光源再次进行摄影
时，请对 Jon 进行修正，使从第 1 个定位点开始就能以蓝色光源进行摄影。
附加软件的设定方法
1. 请选择 [ 在线监视器 ] 画面上的对象机器的名称。
2. 请直接输入用户 ID 或者通过选择框指定。
3. 请正确输入密码后单击 [ 注册 ]。
4. 请从菜单上选择 [ 机器功能设定 ]。显示出设定画面。
5. 请从下拉式菜单上选择 [F 定位点读取设定 ]。
6. 请在设定项目 [ 读取异常补件功能 ON/OFF 设定 ] 上设定 [ 功能 ON]。
7. 请单击 [ 设定到机器 ]。
8. 如果设定内容被传输到机器，请单击 [ 关闭 ]。

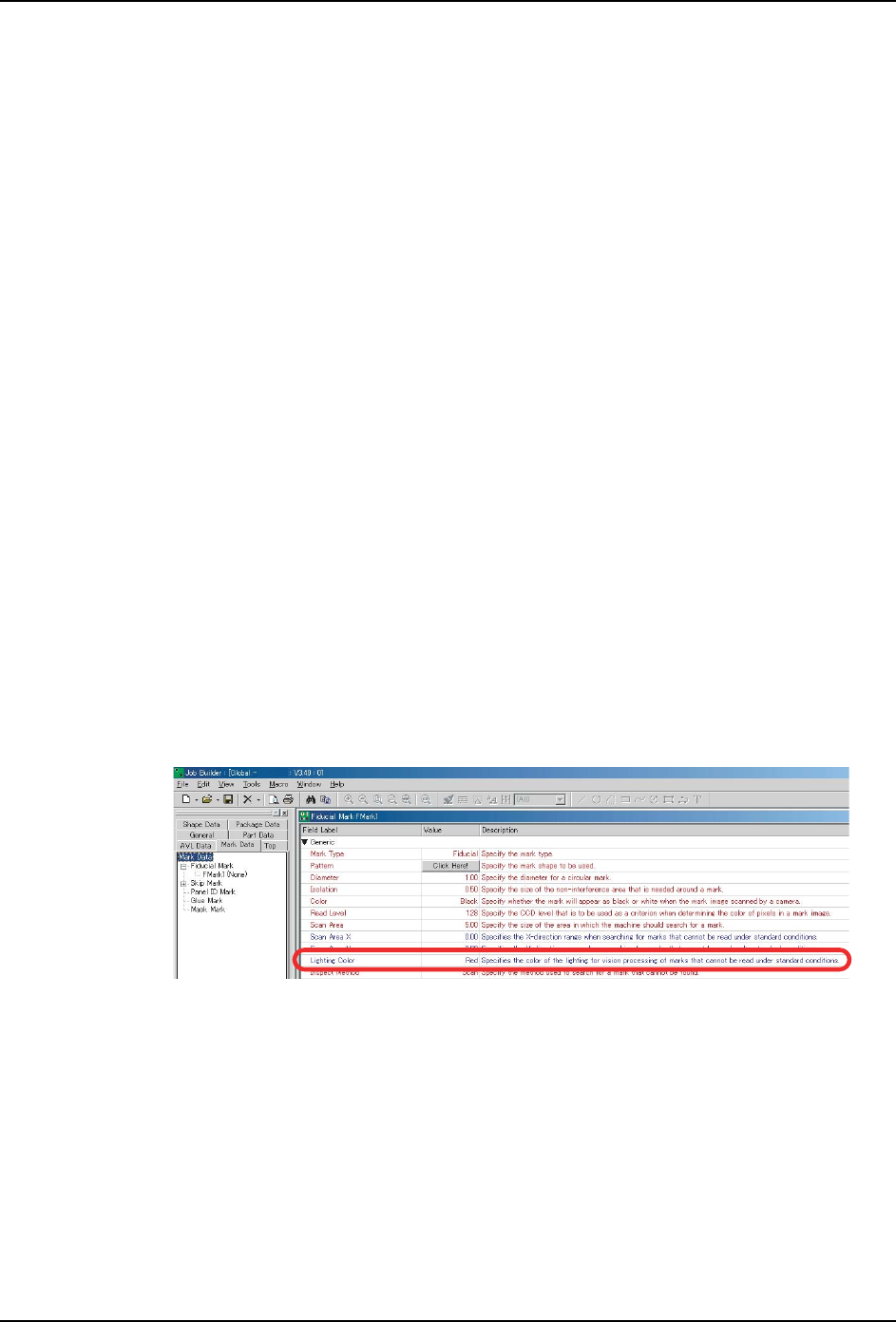

Job 的修正方法
1. 按下生产线上所有模组的 CYCLE STOP 按钮。
2. 启动 MEdit，选择所有的模组后，打开现在的 Job。
3. 指定 Mark Data 的光源颜色为蓝色。
4. 修正 Job 后，向所有模组进行传输。
5. 重新开始生产。
AIMEJM011E
