5. 换线 QD049-04 112 AIM 系统手册 5.2 从菜单画面上选择换线项目通常，当校正后需要换线时，显示换线的向导画面。但是，操作者也可以选择换线的项目使向导画面显示。此时，在 START 等待画面上请按下 OK 按钮，切换到换线菜单画面。当按下 CANS EL 按钮后就会返回到 STAR T 等待画面。 5.2.1 换线菜单画面备注 ) 背景为深灰色时，表示无法选择的菜单。备注 ) [Job 切…

QD049-04 5. 换线

AIM 系统手册 111

5. 换线

5.1 换线的必要项目

机器自己判断进行生产所需的准备是否齐备。启动机器后，当按下 START 按钮后就会开始校

正，必要时显示换线向导画面。

请根据向导进行更换作业。需要进行多个更换作业时，当 1 个作业完成后，画面就会转换到

其他的更换向导画面。

当所有的更换作业完成后，机器再次返回到 START 等待的状态

5. 换线 QD049-04

112 AIM 系统手册

5.2 从菜单画面上选择换线项目

通常，当校正后需要换线时，显示换线的向导画面。但是，操作者也可以选择换线的项目使

向导画面显示。

此时，在 START 等待画面上请按下 OK 按钮，切换到换线菜单画面。当按下 CANSEL 按钮后就

会返回到 START 等待画面。

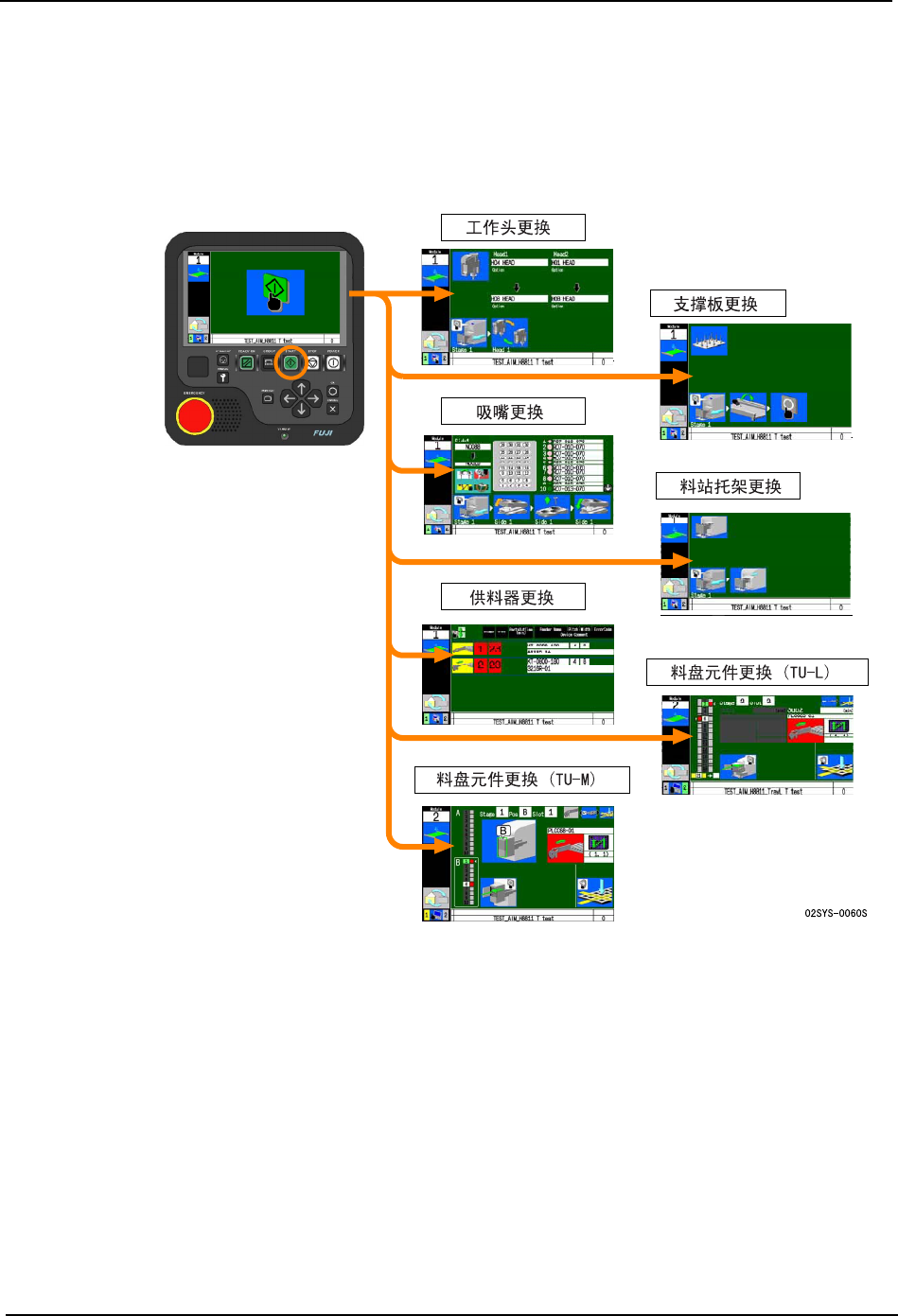

5.2.1 换线菜单画面

备注 ) 背景为深灰色时，表示无法选择的菜单。

备注 ) [Job 切换 ] 作业只能通过菜单画面选择，并执行。

QD049-04 5. 换线

AIM 系统手册 113

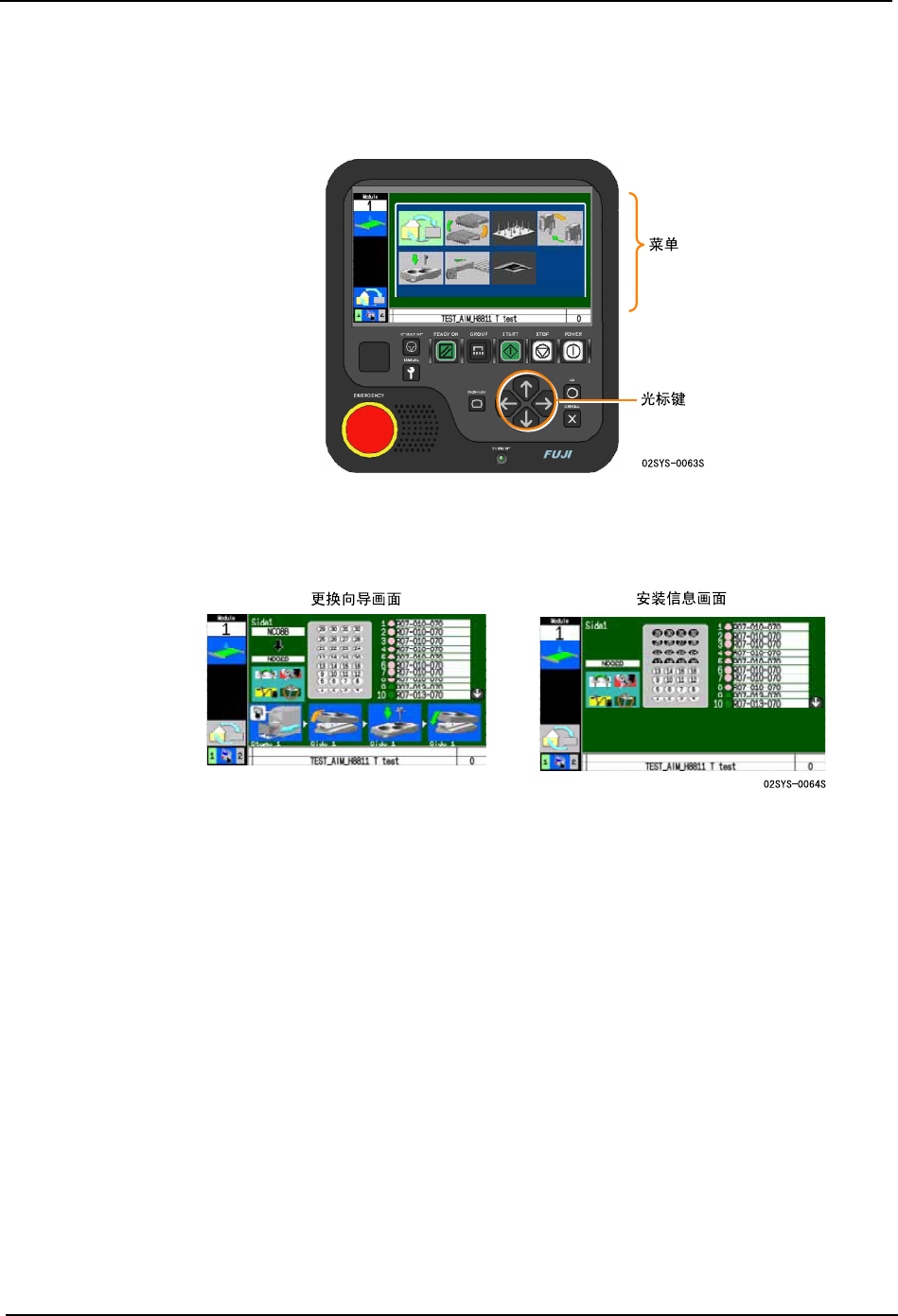

5.2.2 操作方法

1. 在 START 等待的状态下，按下操作面板的 OK 按钮，显示换线菜单画面。

2. 请通过操作面板的光标键选择菜单。所选择的菜单的背景变成绿色。

备注 ) 背景为深灰色时，表示无法选择的菜单

3. 请按下操作面板的 OK 按钮。如果所选择的菜单需要进行换线时，显示更换向导画面。如

果不需要换线时，显示安装信息画面。
