4. 生产 QD049-04 66 AIM 系统手册 4.9 向料盘单元 -M 补充料盘元件 在生产中， 当料盘元件用完时， 就会在操作画面上显示料盘元件补充向导。 请根据向导画面 补充料盘元件。 备注 ) 如果背景是黄色，表示补件超出。机器不能继续进行生产，因此请马上补充元件。 如果背景是 绿色，表示料尽。 （应用料盘单元 -M 两侧搭载中的次料站时）单侧或者两侧的料盘单元 -M 由 于处于无法生产的状态，因此，请尽快补充元件。 4.…
QD049-04 4. 生产
AIM 系统手册 65

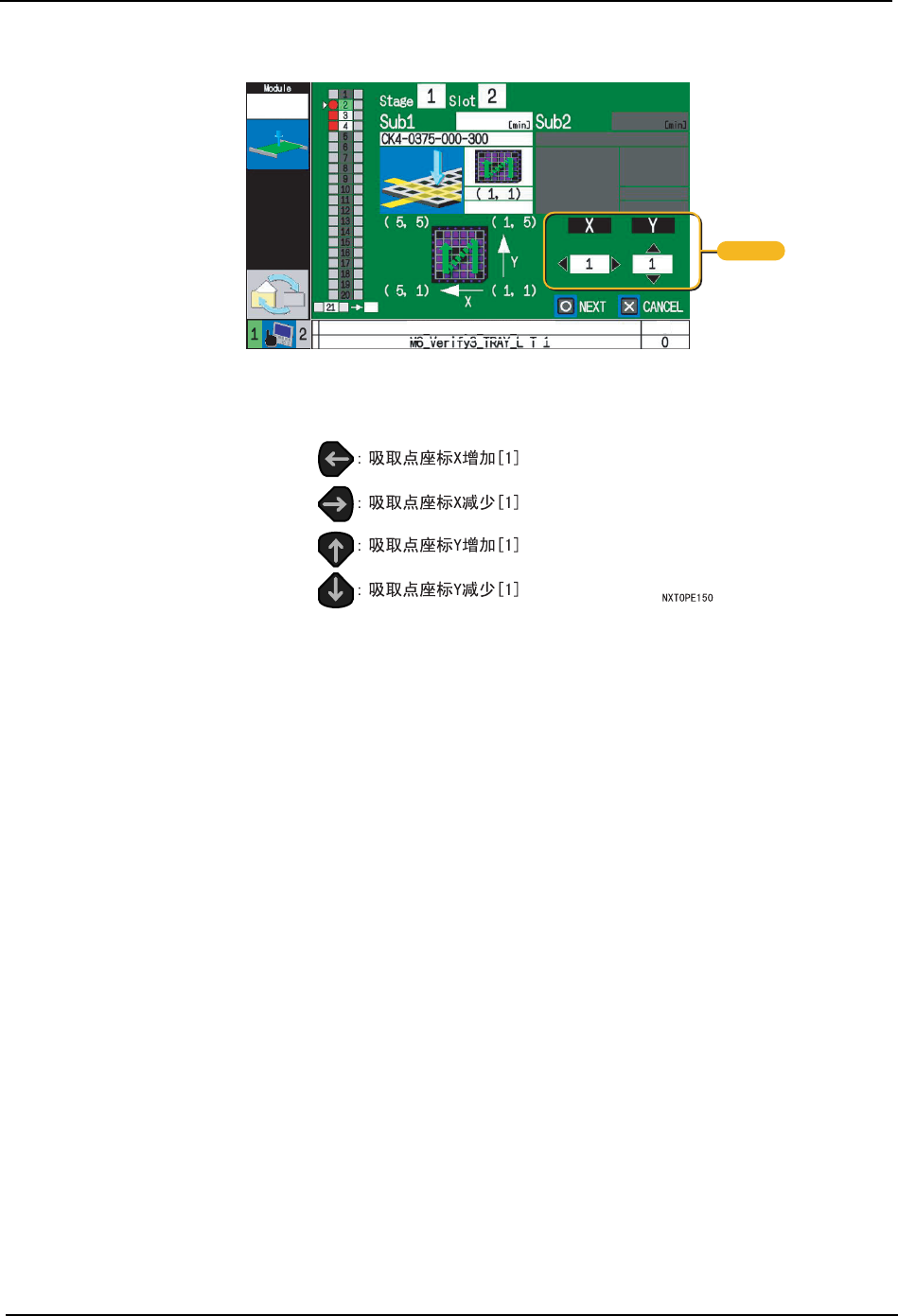

2. 显示吸取点指定的画面，请设定吸取点的 X、Y。每按一下光标键，X、Y 值就会变化。
· 所显示的 X、Y 初始值为现状的吸取点。
· 画面的左面数字 （6，15）等为 X、Y 上各自的凹槽数。
3. 设定结束后，请按 OK 按钮。
·子料站 2 上安装着料盘时，显示子料站 2 的吸取点指定的画面。
·没有子料站 2 或者子料站 2 已设定结束时，返回到料站更换向导画面。
备注 ) 按下 CANCEL 按钮后设定就会被取消。
02SYS-0041
Ł¶¤ ‚
2
4. 生产 QD049-04
66 AIM 系统手册
4.9 向料盘单元 -M 补充料盘元件

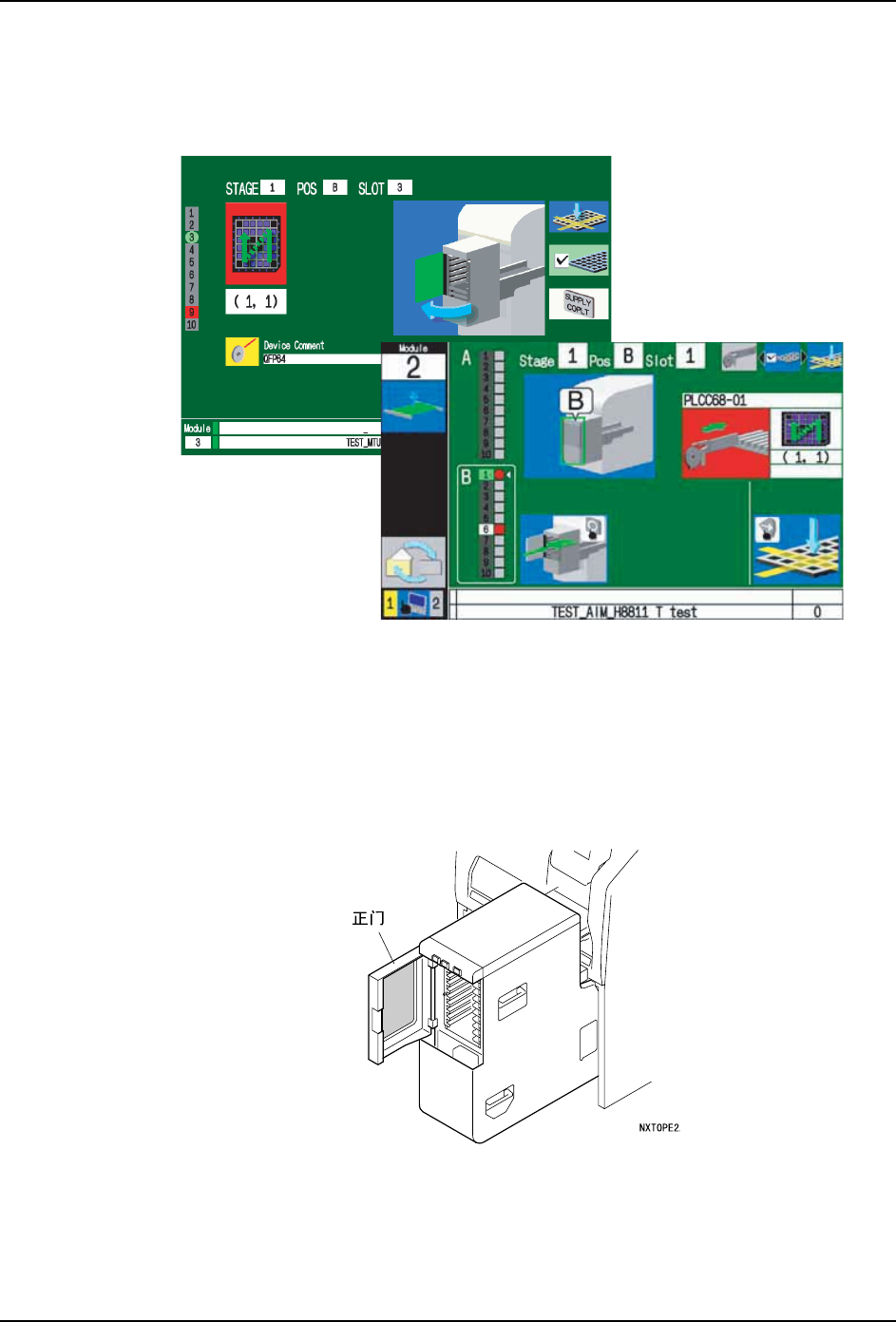

在生产中，当料盘元件用完时，就会在操作画面上显示料盘元件补充向导。请根据向导画面
补充料盘元件。
备注 ) 如果背景是黄色，表示补件超出。机器不能继续进行生产，因此请马上补充元件。如果背景是
绿色，表示料尽。（应用料盘单元 -M 两侧搭载中的次料站时）单侧或者两侧的料盘单元 -M 由
于处于无法生产的状态，因此，请尽快补充元件。
4.9.1 料盘元件补充步骤
1. 打开料盘单元 -M 的正门。
6<6D
QD049-04 4. 生产
AIM 系统手册 67

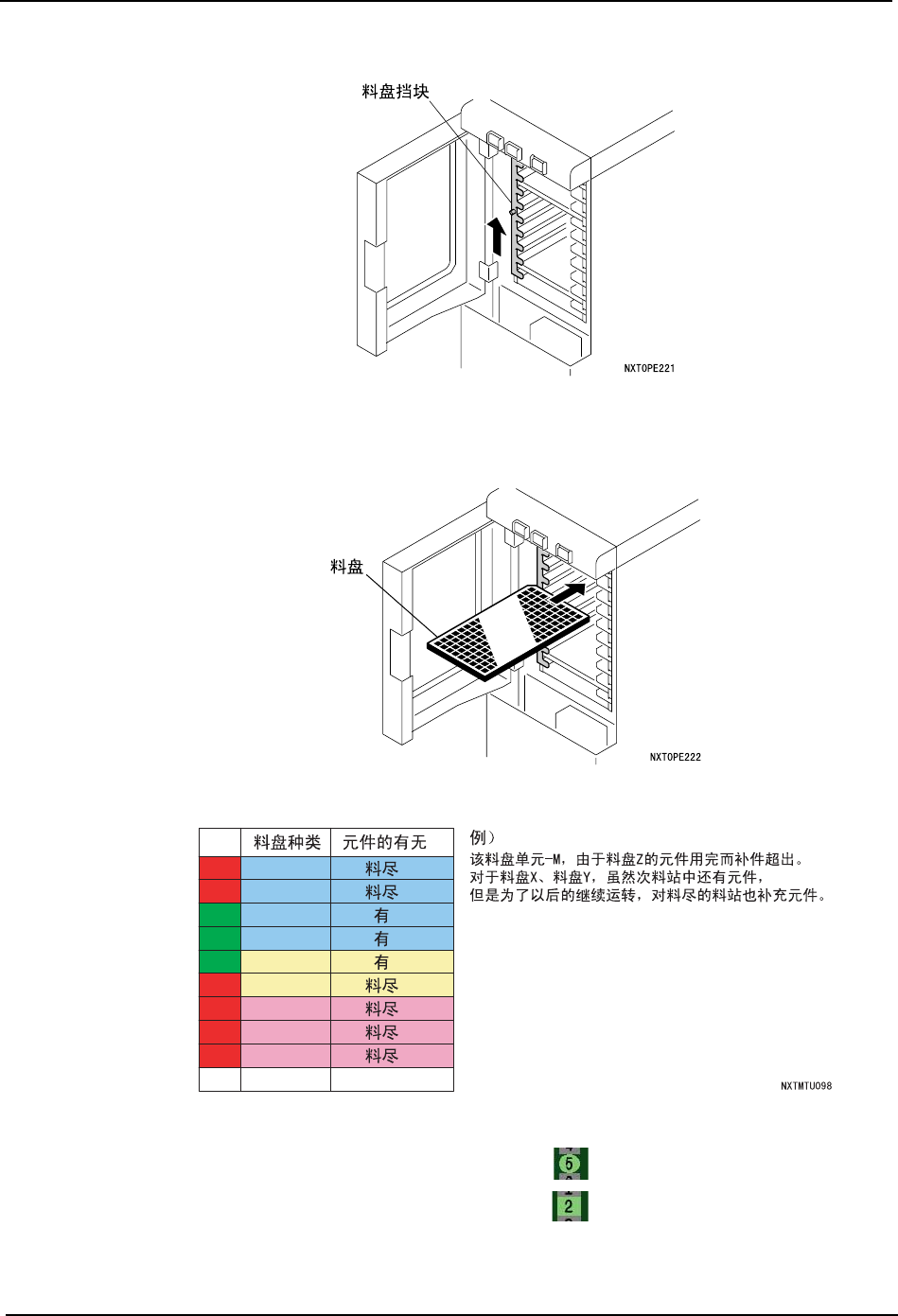

2. 请提起料盘挡块。
3. 在作业向导画面上确认料站位置，取出空料盘后设置新的料盘。
注意 ) 在将料盘放置到料站时，请轻轻放置以免产生冲击。此外，尽量使料盘不要接触到在料站内部
的挡块，接触到时请用手将料盘向面前稍稍返回。
a. 此时，不仅是出现停止原因的料站，对于其他的料站，如果料尽，也请设置新的料盘。
备注 ) 初始料站的料站号码以圆形显示。
b. 对于料尽的料站，如果不需要补充时，请取出空料盘。
Slot
01
02
03
04
05
06
07
08
09
10
X
X
X
X
Y
Y
Z
Z
Z
