4. 生产 QD049-04 68 AIM 系统手册 4 . 按下光标键（上下），可以选择料站。从1到1 0的数字是料站N o . 。被选择了的料站的数字背景以绿色表示。 5. 选择了 “A-10”后，按下向下的光标键，选择 “B- 1” 。 6. 当完成所有的补充后，就会切换到以下的向导画面。备注 ) 1. 在初始料站或者次料站中只要有一个被进行了元件供应，即使没有结…

QD049-04 4. 生产

AIM 系统手册 67

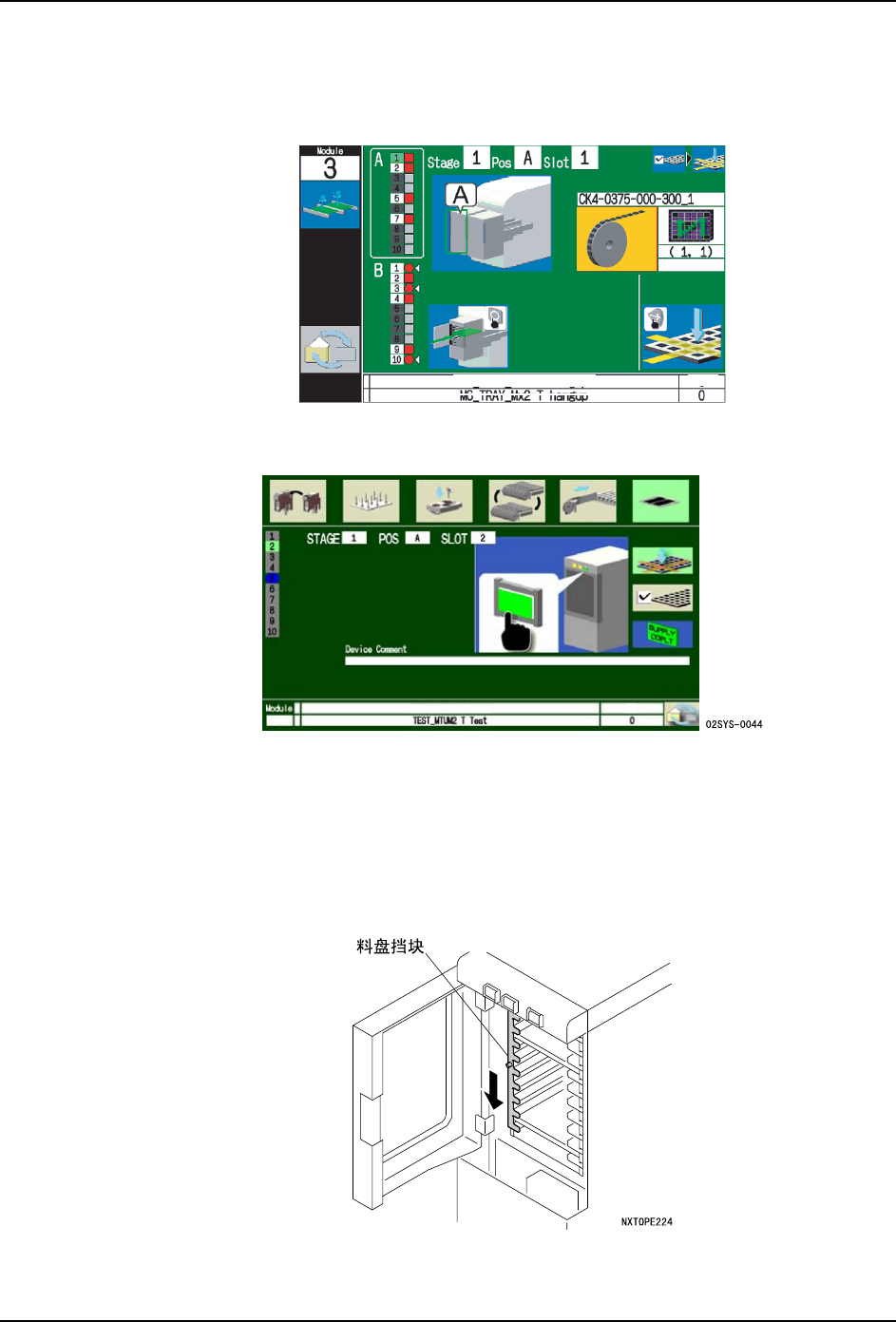

2. 请提起料盘挡块。

3. 在作业向导画面上确认料站位置，取出空料盘后设置新的料盘。

注意 ) 在将料盘放置到料站时，请轻轻放置以免产生冲击。此外，尽量使料盘不要接触到在料站内部

的挡块，接触到时请用手将料盘向面前稍稍返回。

a. 此时，不仅是出现停止原因的料站，对于其他的料站，如果料尽，也请设置新的料盘。

备注 ) 初始料站的料站号码以圆形显示。

b. 对于料尽的料站，如果不需要补充时，请取出空料盘。

Slot

06

07

08

09

Y

Z







4. 生产 QD049-04

68 AIM 系统手册

4. 按下光标键（上下），可以选择料站。从1到10的数字是料站No.。被选择了的料站的

数字背景以绿色表示。

5. 选择了 “A-10”后，按下向下的光标键，选择 “B-1”。

6. 当完成所有的补充后，就会切换到以下的向导画面。

备注 )

1. 在初始料站或者次料站中只要有一个被进行了元件供应，即使没有结束所有的元件供应也能够继

续生产。当处于可以继续生产的状态时，“SUPPLY COPLT”的示意图的背景就会变成蓝色。

2. 原则上，建议从初始料站开始进行补充。初始料站与次料站的区别请通过前述的料站号码框的形状

进行确认。

7. 请放下料盘挡块。

备注 ) 如果不放下料盘挡块想要结束补充时，就会发生 [？？？？ 4C04] 的错误。

02SYS-0164

QD049-04 4. 生产

AIM 系统手册 69

8. 请关闭正门，按下 COPLT 按钮。开始生产。
