QD049-04 5. 换线 AIM 系统手册 159 6. 请拆下安装螺钉，拆下输送槽。 7. 请利用拆下的螺钉，安装对应料盘单元 -M 的输送槽或防护罩。 AIMMTU027 䕧䗕ῑ ˄᭭Ⲭऩܗ0ऩջᨁ䕑ᯊ˅ 㶎䩝 AIMMTU100 㶎䩝 䰆ᡸ㔽 ˄᭭Ⲭऩܗ0ϸջᨁ䕑ᯊ˅
5. 换线 QD049-04
158 AIM 系统手册
5.10.3 对应料盘单元 -M 的输送槽或防护罩的设置
在安装料盘单元 -M 时，请事先准备以下的部件。
a. 单侧搭载时：对应料盘单元 -M 的输送槽。
b. 两侧搭载时：专用防护罩。
1. 首先，请拆下料站托架。详细的拆下方法请参照 [5.9 料站托架的更换 ]。
2. 按下操作面板的 MANUAL 按钮，显示手动操作指令。
3. 请选择清扫示意图。
4. 在确认了模组前侧没有阻挡物后，按下OK 按钮。夹紧被解除，模组自动向前方移动一点。
备注 ) 如果模组没有被松开，请根据所显示的信息调查原因。
5. 请握住模组的手柄，慢慢拉出模组直到碰到挡块为止。
注意
按下 OK 按钮后，模组主体就会向跟前移动数英寸。请注意不要碰到身体
或其他的阻挡物。
注意
请不要把手指放入机器侧盖和基座之间的缝隙中。在拉出模组时有可能挤
压手指而受伤。
QD049-04 5. 换线
AIM 系统手册 159
6. 请拆下安装螺钉，拆下输送槽。
7. 请利用拆下的螺钉，安装对应料盘单元 -M 的输送槽或防护罩。
AIMMTU027
䕧䗕ῑ
˄᭭Ⲭऩܗ0ऩջᨁ䕑ᯊ˅
㶎䩝
AIMMTU100
㶎䩝
䰆ᡸ㔽
˄᭭Ⲭऩܗ0ϸջᨁ䕑ᯊ˅
5. 换线 QD049-04
160 AIM 系统手册

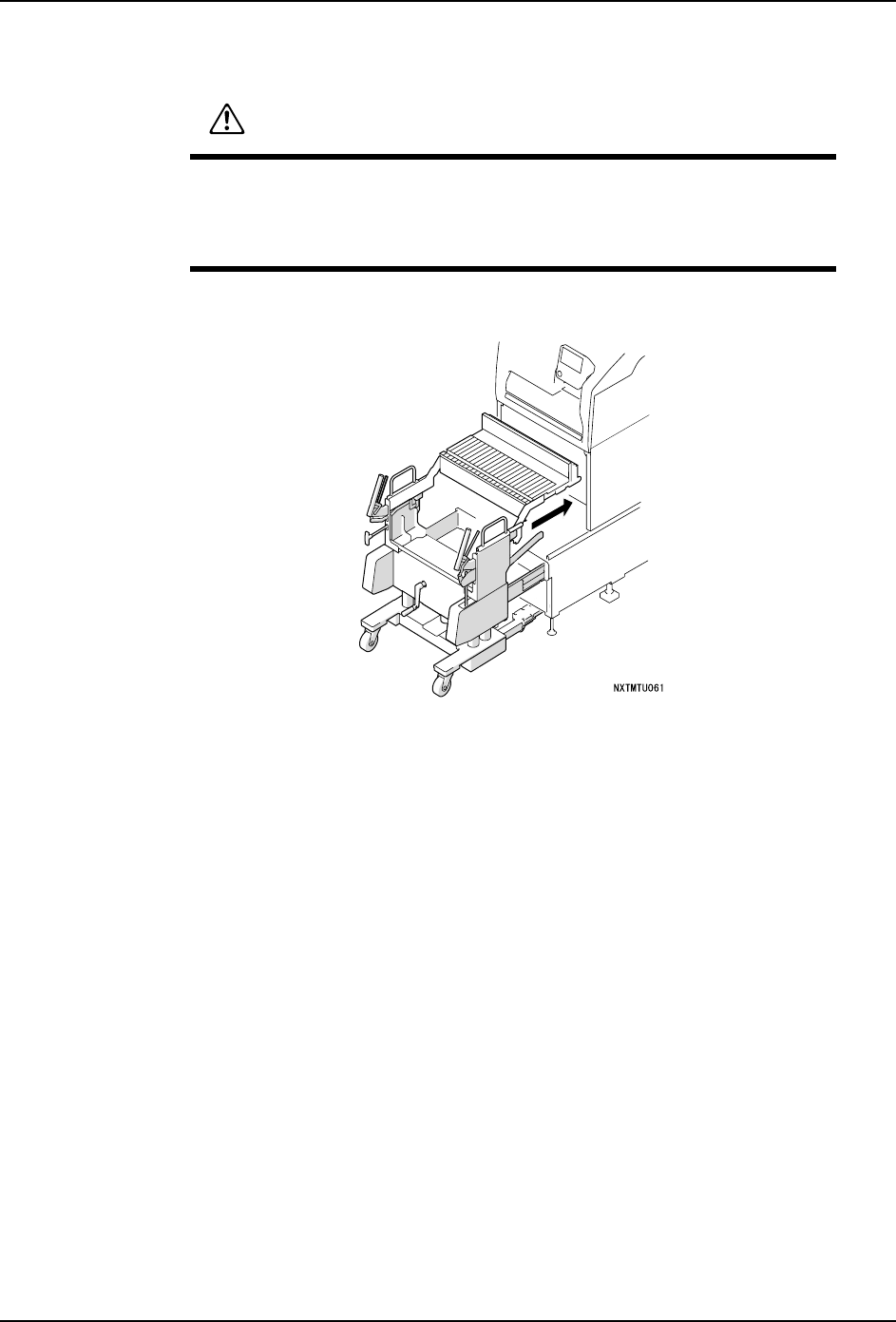

8. 在握住模组的手柄解除了制动器的状态下，慢慢推入模组。
9. 最后，请安装料站托架。详细的安装方法请参照 [5.9 料站托架的更换 ]。
警告
·将模组插入到基座时，为了防止负伤，请确认模组的后侧是否有人。
·在拉出 / 插入模组时，请不要将手指伸入到模组之间。有手指夹入模组
间而被切断的危险。
