4. 生产 QD049-04
52 AIM 系统手册
附加软件的设定
1. 请双击桌面上的 [Internet Explorer]。
2. 输入地址 (URL) "http://*****/fujiweb"(***** 是安装有附加软件的服务器名）并按
Enter 键。确认了服务器 PC 后就会切换到加载画面，必要的项目加载结束后，显示出
[Home] 画面。在该画面上显示 AIM 机器的基本生产信息。
3. 从在线监视器画面中，单击使用机器附加软件的 AIM 机器或者模组号码。显示出机器附
加软件的注册画面。。
4. 请直接输入 ID 或者通过选择框指定。
5. 请输入密码，单击 [ 注册 ]。被连接到机器后，最上面的图就会被变更为与选择的机器一
致。画面左下方显示出能够执行的项目的菜单。右下方显示出与选择的项目有关的详细
内容。
6. 从 [ 菜单 ] 中选择 [ 机器功能设定 ]。附加软件被连接到机器上，接收机器的信息。该步
骤结束后，就会显示出设定画面。
7. 从 [Category] 的下拉列表中选择 [Fujitrax 设定 ]。选择 Category 后，列表内的设定项
目就会自动变更到所选择的 Category 的设定内容。
8. 将 [Verify ON/OFF] 设定为 ON。
9. 通过 [Category] 的下拉列表选择 [ 次料站转换条件 ]。
10.请恰当地设定 [ 次料站转换条件 ]。
11.如果设定结束，请单击 [Send to Machine]。新的设定被传送到机器上。如果在画面上
出现结束信息，表示传送完毕。
12.请单击 [ 关闭 ]。
QD049-04 4. 生产
AIM 系统手册 53
动态次料站的操作
1. 安装在初始的料站上的供料器处于料尽预告状态时，请将验证完毕的次供料器安装到空
料站上。
2. 请确认安装后的料站中绿色的 LED 亮灯。表示次供料器 Set OK。
3. 生产中的供料器 （初始供料器）的元件用完时，由于吸取点会转换到次供料器，所以请
卸下初始供料器。此时，次供料器侧的料站中红色 LED 亮灯，成为 RemovableFeeder。
备注 ) 安装了多台次供料器时，全部成为 RemovableFeeder。
注意 ) 在卸下供料器时，请一定要提起夹杆后再拉供料器。不提起夹杆用力拆下供料器，会造成接插
件的接触不良，供料器内部的电路板损坏。
4. 次供料器 (RemovableFeeder) 转换为初始料站的向导被显示在操作画面上。请卸下次供
料器 (RemovableFeeder)。初始料站侧红色的 LED 开始闪烁。
注意 ) 多个料站发生料尽时，请一个一个更换供料器。同时卸下 2 个以上的料尽的供料器时，就不会
显示正确的更换向导。
5. 请将次供料器 (RemovableFeeder) 安装到初始料站上。安装后的供料器变为 Set OK，开
始生产。
注意 ) 请在预先设定的时间内完成卸下次供料器 (RemovableFeeder) 及安装的操作。没有在时间内完
成时，由于供料器变成 NoID，需要再次进行验证。
02SYS-0035
4. 生产 QD049-04
54 AIM 系统手册
4.7.4 向料管供料器补充元件

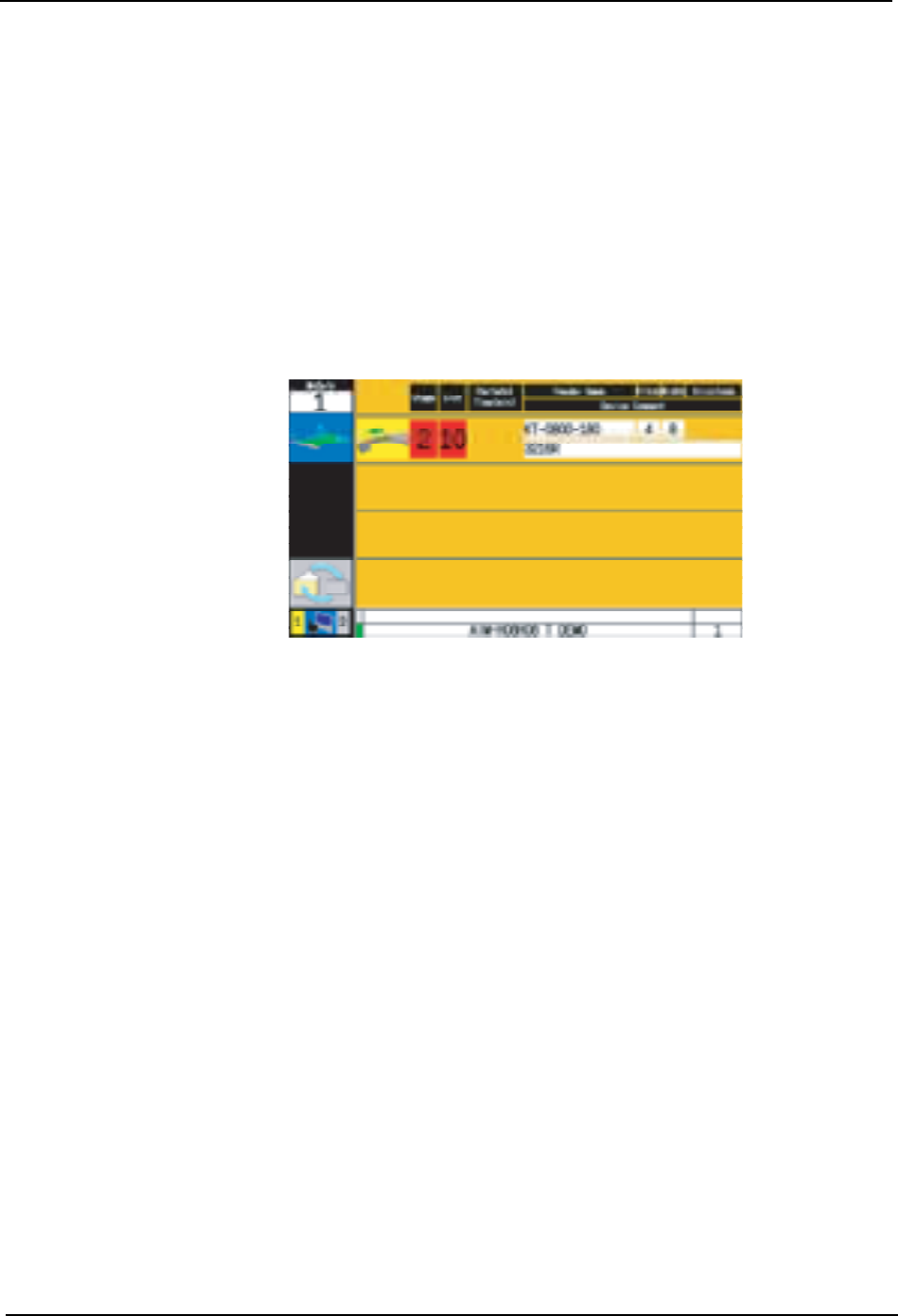

当生产中发生料尽时，就会显示以下画面。

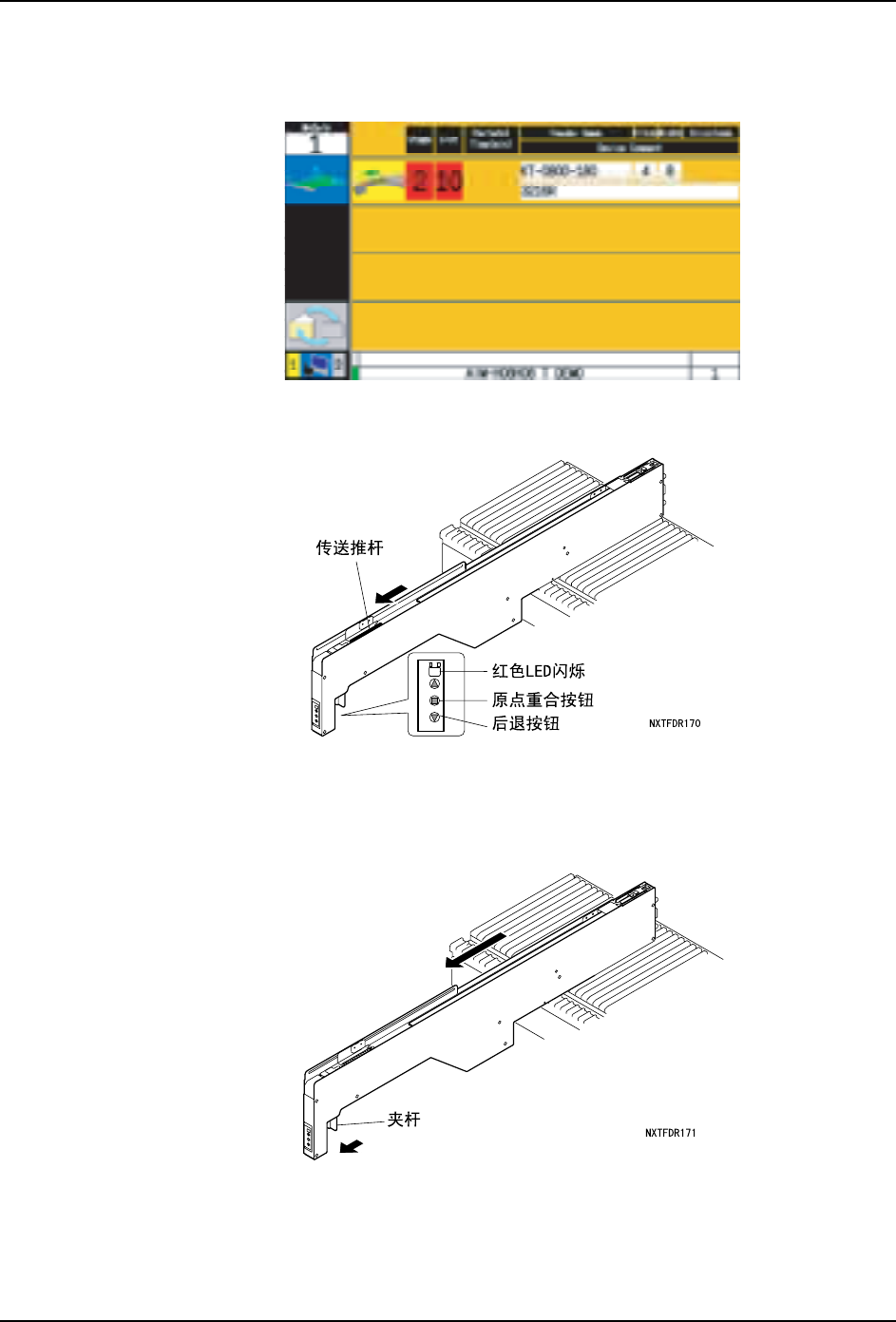

1. 请确认料管供料器的操作面板上的红色 LED 是否闪烁，然后确认推杆是否自动后退。
注意 ) 请不要拆下绿色或黄色 LED 亮灯的料管供料器。可能干扰正在吸取元件的吸嘴，使吸嘴破损。
备注 ) 当发生影像处理错误或吸取失败时，传送推杆不会自动后退。此时，请按下原点重合按钮后，
再按下后退按钮使传送推杆后退。
2. 握紧夹杆，拉出料管供料器。
注意 ) 在拆下供料器时，务必先握紧夹杆然后拉出供料器。不握住夹杆用力拉供料器可能会导致接插
件的接触不良及供料器内的电路板破损。
02SYS-0035
