QD049-04 6. 手动模式指令 AIM 系统手册 163 4. 使用光标键，选择工作头退避位置。 5. 请按 START 按钮。工作头移动到所选择的位置。 02SYS-0082

6. 手动模式指令 QD049-04

162 AIM 系统手册

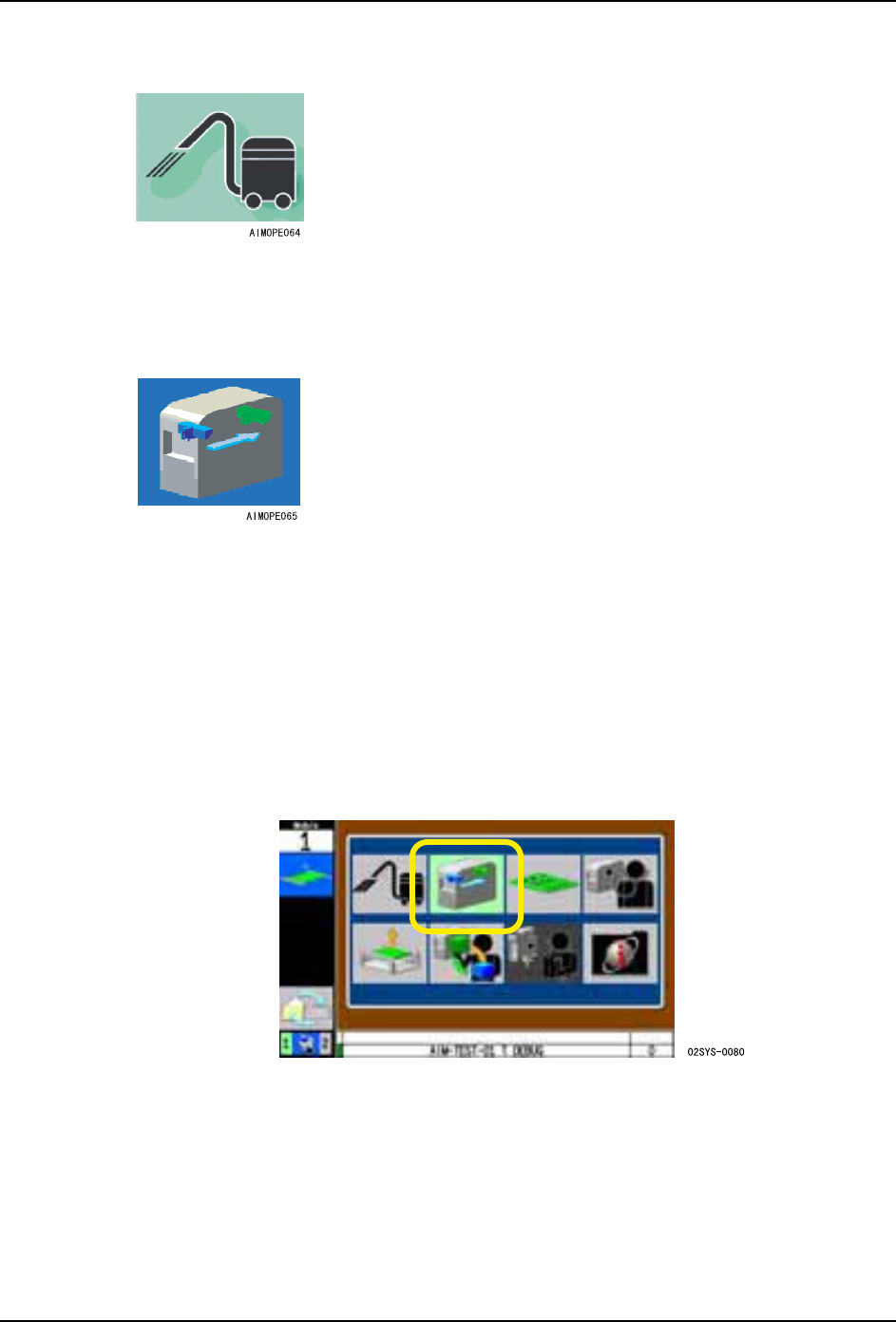

6.1 清扫指令

现在还没有支持。

6.2 工作头退避指令

用于确保维修保养时的操作空间，使工作头退避的指令。退避位置可以从以下的 2 个位置中

选择。

·机器前方的中央：容易操作工作头。

·机器后方的左侧：容易操作工作头以外的部位。

备注 ) 即使执行了该指令，元件也不会从吸嘴上被废弃。

6.2.1 操作步骤

1. 在 START 等待状态下按下 MANUAL 按钮，使手动指令显示。

2. 使用光标键，选择工作头退避示意图。

3. 按下 OK 按钮。

QD049-04 6. 手动模式指令

AIM 系统手册 163

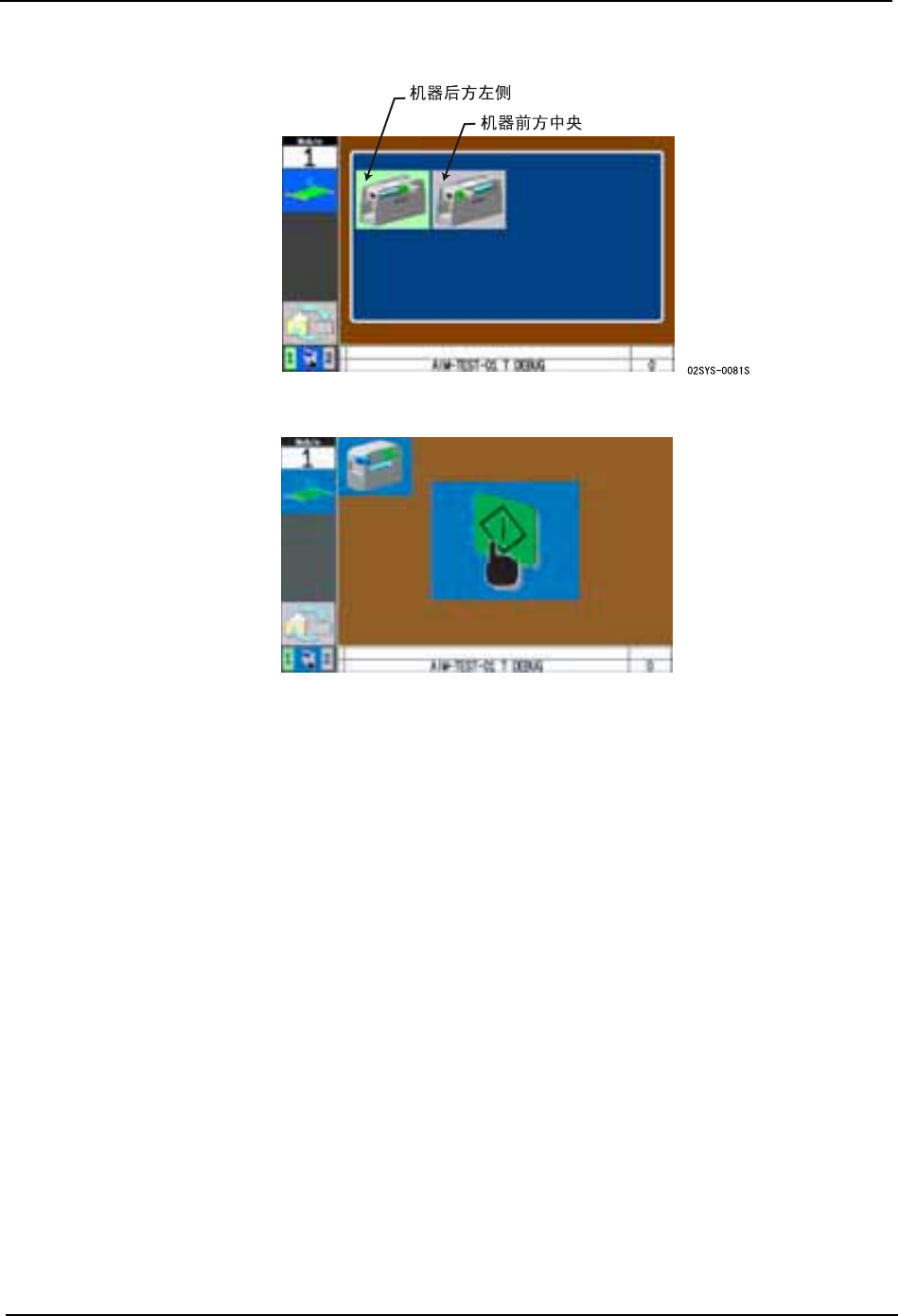

4. 使用光标键，选择工作头退避位置。

5. 请按 START 按钮。工作头移动到所选择的位置。

02SYS-0082

6. 手动模式指令 QD049-04

164 AIM 系统手册

6.3 Job 测试指令

在确认及调整元件的吸取位置或者清除生产电路板块数的显示时使用该指令。选择该指令

按下 OK 按钮后，就会显示以下 2 个作业选择画面。使用光标键选择想要执行的作业。

·吸取位置确认

·生产电路板块数显示清除

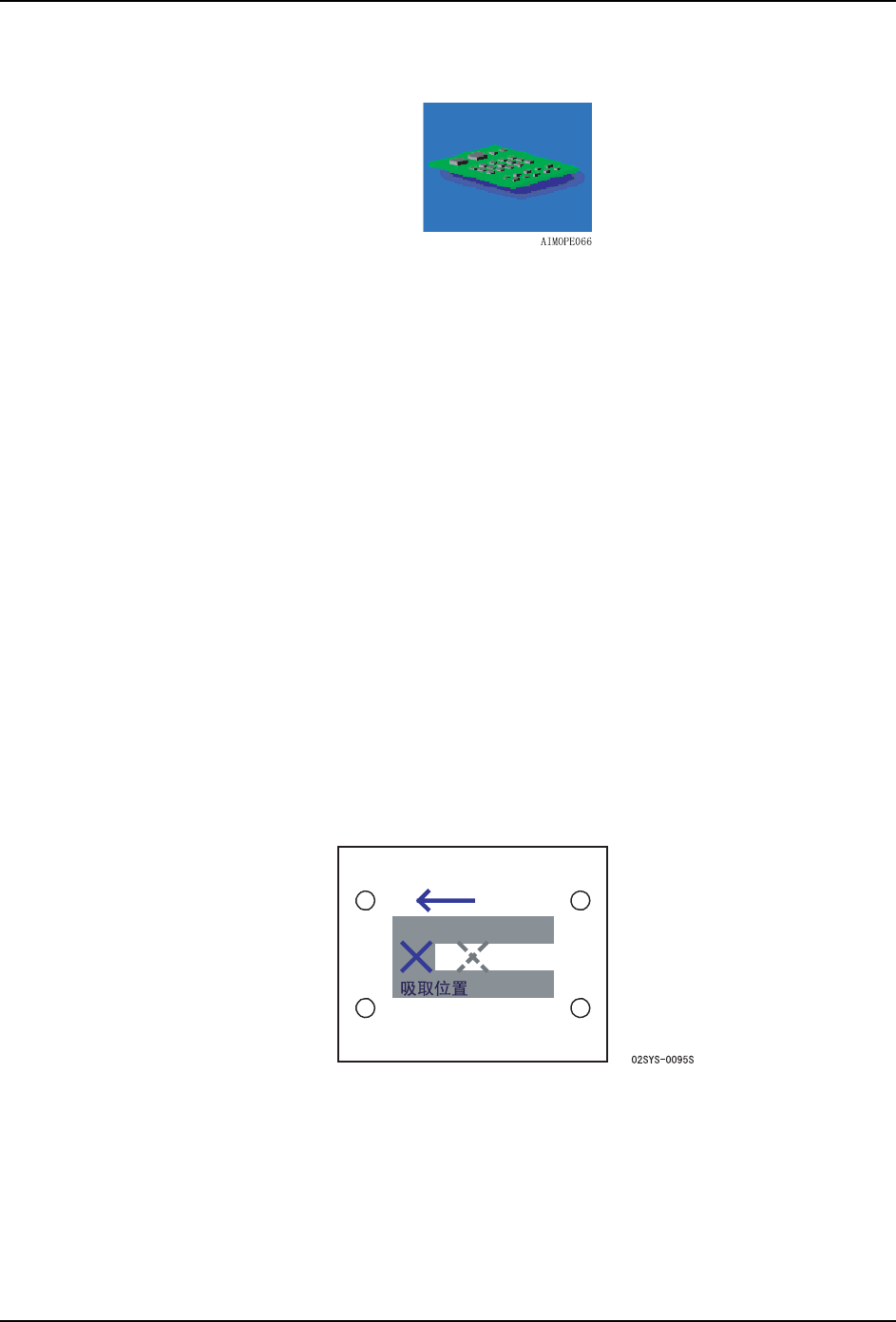

6.3.1 吸取的确认和编辑

对安装在机器上的料带元件或料盘元件设定吸取点修正量时使用。执行该指令后，定位相机

就会拍摄元件吸取位置，并将这个显示在操作面板的影像监视器上。根据这个，能够确认现

状的元件吸取位置，算出吸取位置的修正量。

该指令对应由料带供料器和料盘单元 -L 供应的元件。

备注 ) 能够设定吸取修正量的料站如下。

·生产中能够使用的料站（设置 OK、料尽预告）。

·发生了料尽、影像处理错误、吸取失败的料站。

·发生了料带拼接极限的料站。

注意 )

1. 只是在机器上暂时设定吸取点修正量时使用。当插入不同的料站注解的供料器后修正量就会被清

除。

2. 对生产中不使用的料站不能设定修正量。

3. 由于元件的形状特殊导致料带凹槽的中心与元件主体中心发生错位等而不能吸取时，请在外形数

据中添加吸取修正量。
