AIM 系统手册 QD049-04.pdf - 第190页
6. 手动模式指令 QD049-04 176 AIM 系统手册 6.7 信息指令 选择该指令后，就会显示出有关 模组及基座的下述信息。 单元 所显示的信息 模组 类型 序列号 应用程序版本 No. 基座 基座的 IP 地 址 搬运轨道 搬运轨道类型 软件版本 马达存储块版本 搬运电路板用的接口板版本 料盘单元 ( 连接的时候 ) ID 号码 软件版本 料站托架 ( 连接的时候 ) ID 号码 软件版本 供料器 ( 供料器安装在料 站托架…
QD049-04 6. 手动模式指令
AIM 系统手册 175
6.6.3 工作头的更换
执行该指令后，工作头就会移动到工作头卸下位置，工作头的电源变为 OFF。
在从 XY 机械手上卸下工作头时，请务必选择这个指令，或者处在工作头换线指令内，或者
在全部关闭在机器的电源后进行操作。
更换步骤请参照 [AIM 机械手册 ]。
6.6.4 支撑销的配置
选择该指令后，搬运轨道就会扩展到最大宽度。请手动配置支撑销。
1. 使用光标键选择支撑销的配置示意图，按下 OK 按钮。
2. 当按下 START 按钮后，搬运轨道就会扩展到最大宽度。
6. 手动模式指令 QD049-04
176 AIM 系统手册
6.7 信息指令
选择该指令后，就会显示出有关模组及基座的下述信息。
单元 所显示的信息
模组 类型
序列号
应用程序版本 No.
基座 基座的 IP 地址
搬运轨道 搬运轨道类型
软件版本
马达存储块版本
搬运电路板用的接口板版本
料盘单元 ( 连接的时候 ) ID 号码
软件版本
料站托架 ( 连接的时候 ) ID 号码
软件版本
供料器 ( 供料器安装在料站托架上时 ) 装有供料器的料站号码
ID 号码
软件版本
元件以及定位相机 ID 号码
序列号
软件版本
工作头 ID 号码
序列号
软件版本
吸嘴置放台 ID 号码
序列号
吸嘴 存放格号码
2D 代码
QD049-04 6. 手动模式指令
AIM 系统手册 177

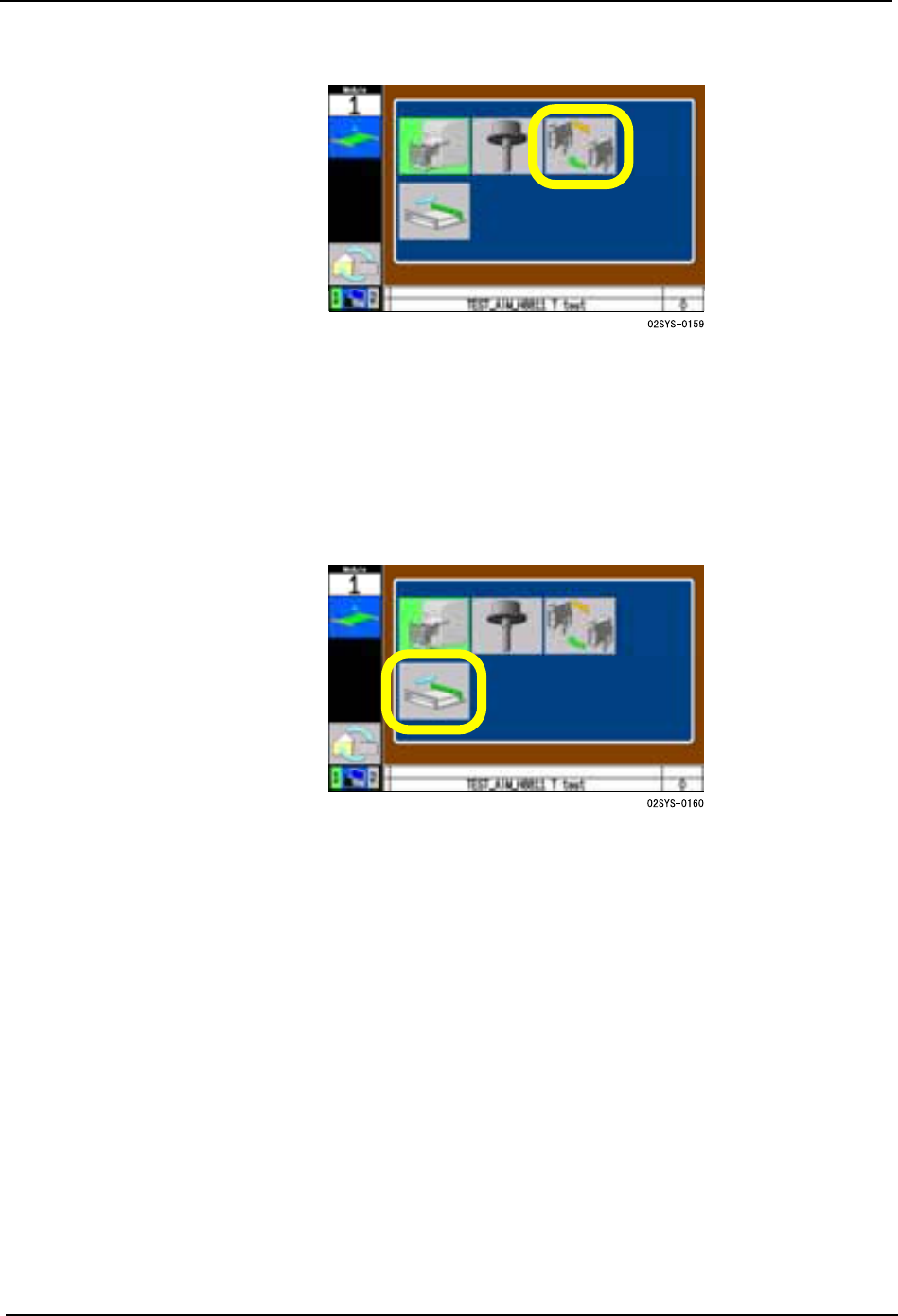

6.7.1 操作步骤
1. 在 START 等待状态下按下 MANUAL 按钮，显示出手动指令。
2. 使用光标键选择信息示意图，按下 OK 按钮。
3. 按下上下键后就能够显示各单元信息。
备注 ) 在进行校正时，应该检查的项目而未检查时，其项目显示为空白。在这种情况下，请开始生产
并等到模组完成校正后结束生产，使信息再次显示。
