5.8 料站托架的更换
进行供料器的一次性更换时，需要更换料站托架。有备用的料站托架时，将下一道生产用的
供料器预先安装在料站托架上。使用 PCU 可以将这个料站托架与现在使用的料站托架进行切
换。由此可以使换线的时间缩短到最短。
5.8.1 一次性更换供料器的向导画面
注意 )
1. 在 Side2 上连接了料盘单元 -M 或料盘单元 -L 的状态下使用 H12S 工作头时 , 能够连接 NE12A、
NC8LB、NG16B、NF07A、NF05A 吸嘴置放台。如果连接 NG16B、NF07A、NF05A 时，请全部取下吸嘴。
在安装着吸嘴下运转机器时，工作头与吸嘴会发生干涉。
2. 如果连接 NG16B、NF07A、NF05A 时，请全部取下吸嘴。在安装着吸嘴下运转机器时，工作头与吸嘴
会发生干涉。
备注 ) 在料站的一次性换线时，更换整个料站托架。需要专用的 PCU （料站托架更换推车）。
5.8.2 料站托架的卸下
1. 卸下废料带盒，将 PCU 配置在机器面前。
2. 旋转 PCU 下部的手柄，使刻度对准电路板搬运高度。
备注 ) 刻度表示电路板搬运高度。请注意指针不要超出刻度的红色范围 （880 以下，980 以上）。
880
900
920
940
960
980
QD049-04 5. 换线
AIM 系统手册 145
3. 请将 PCU 的导臂插入料站托架的导轨，并且完全推入直到碰到阻停块为止。
4. 按下 PCU 的夹紧杆，夹紧料站托架。
备注 ) 如果 PCU 没有被完全推入机器，就不能操作夹紧杆。
5. 按下操作面板的 OK 按钮。
PCU
AIMOPE081
5. 换线 QD049-04
146 AIM 系统手册

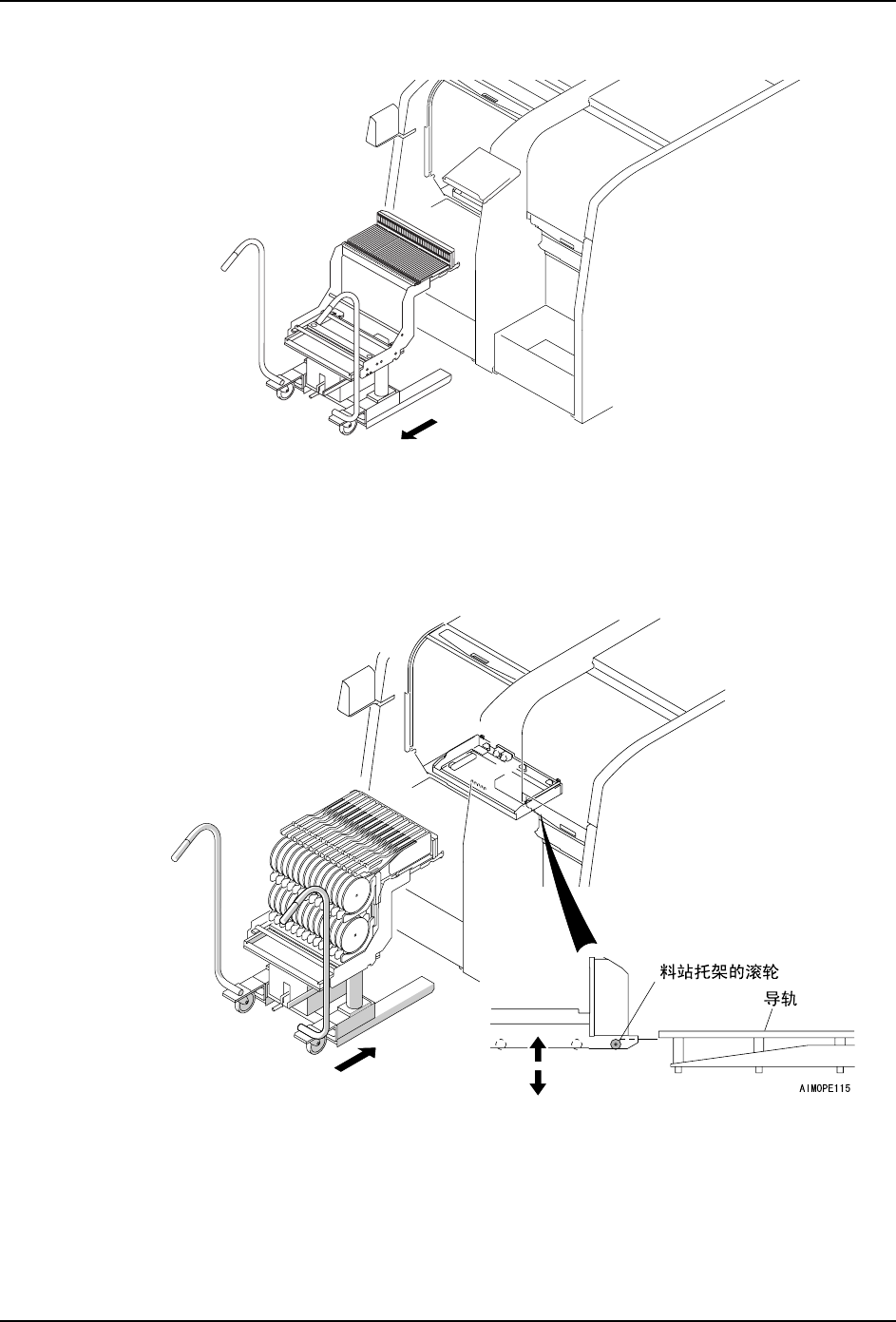

6. 慢慢地拉动 PCU，将料站托架从机器中拉出。
5.8.3 料站托架的安装
1. 准备好被安装了供料器的料站托架。
2. 将料站托架的滚轮对准料站基座的导轨，完全推入 PCU 直到碰到阻停块为止。
AIMOPE082
