QD049-04 5. 换线
AIM 系统手册 113
5.2.2 操作方法
1. 在 START 等待的状态下，按下操作面板的 OK 按钮，显示换线菜单画面。
2. 请通过操作面板的光标键选择菜单。所选择的菜单的背景变成绿色。
备注 ) 背景为深灰色时，表示无法选择的菜单
3. 请按下操作面板的 OK 按钮。如果所选择的菜单需要进行换线时，显示更换向导画面。如
果不需要换线时，显示安装信息画面。
备注 ) 以上画面是选择了 [ 吸嘴更换 ] 的情况。
备注 ) 当按下操作面板的 CANCEL 按钮后，就会返回到 START 等待画面。
5. 换线 QD049-04
114 AIM 系统手册
5.3 供料器的更换

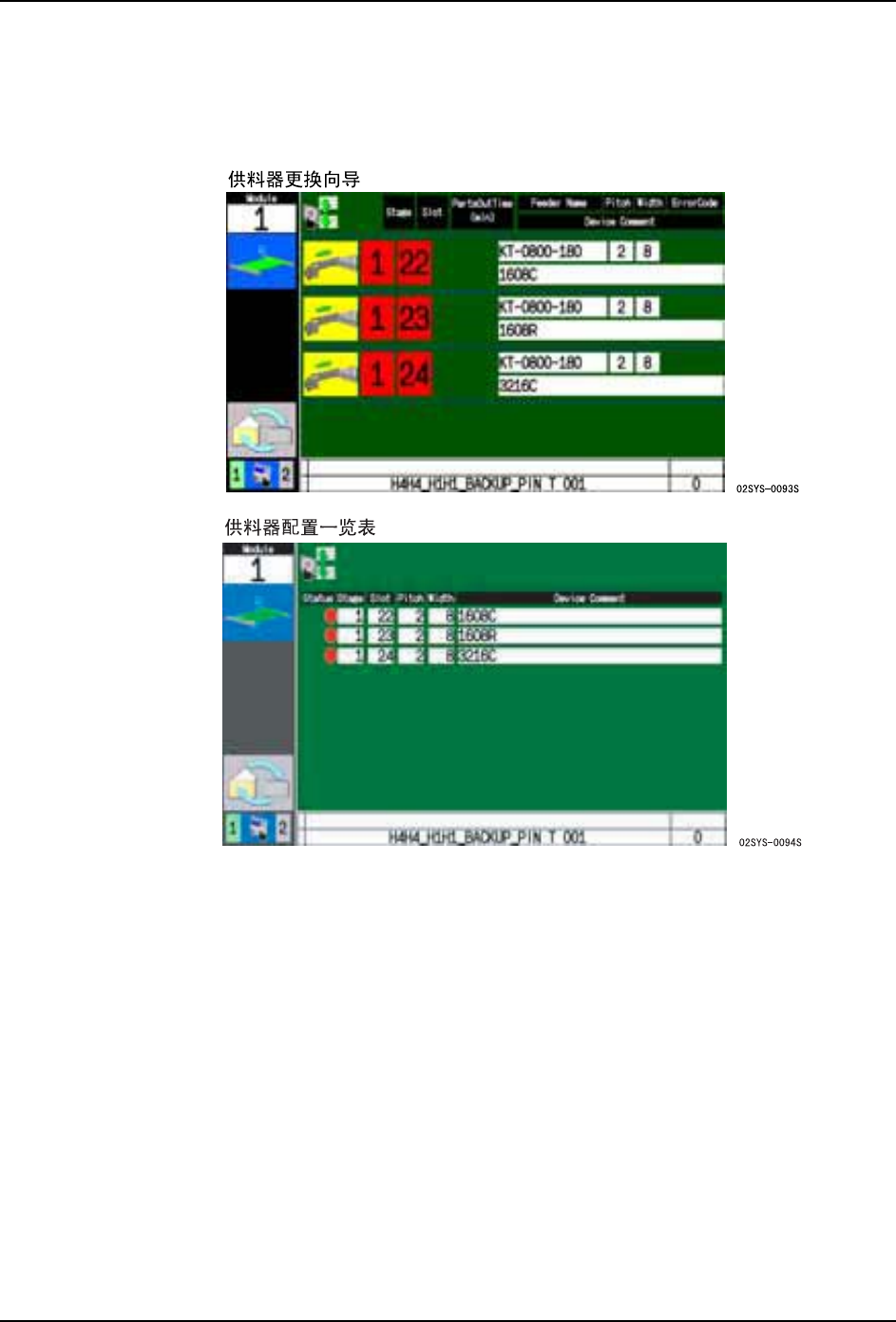

5.3.1 更换供料器操作的向导画面
每按一下OK按钮就会在[供料器更换向导]与[供料器配置一览表]画面之间切换。
在 [ 供料器更换向导 ] 画面上能够知道需要哪种供料器。按照以下的优先顺序来显示。
·下一群组中的供料器不是可以生产的供料器。
·初始供料器比次供料器优先显示。
·相同条件下，按照从 Side1 的料站 No. 小的供料器开始的顺序显示。接着，按照
从 Side2 的料站 No. 小的供料器开始的顺序显示。
在 [ 供料器配置一览表 ] 画面上能够知道应该安装更换供料器的场所。按上下键（光标键），
画面就会切换，能够参照全部供料器。
备注 ) 请根据操作向导画面的指示进行供料器更换操作。在生产中也可以进行供料器的更换。另外，
在这里虽然说明了料带供料器的卸下和安装方法，对于料管供料器的步骤也同样如此。
QD049-04 5. 换线
AIM 系统手册 115
5.3.2 供料器的卸下和安装

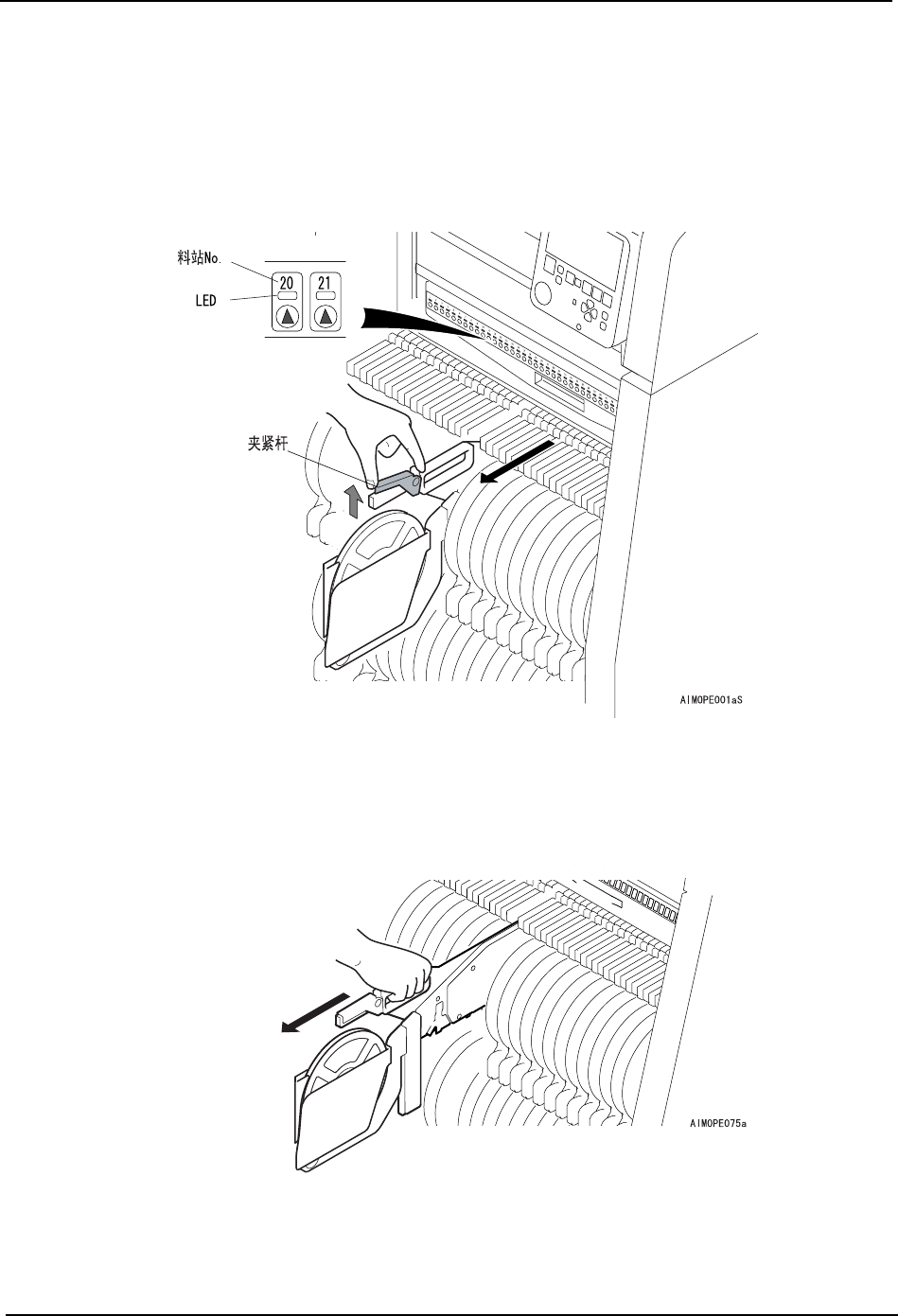

1. 如果前面门上的 LED 点亮 , 则说明该料站 No. 需要更换或者检查供料器。有必要更换供
料器时如下图所示，提起供料器的夹杆后夹块松开，使供料器的电源 OFF。
备注 ) 当供料器的元件或安装位置是正确的而没有必要进行供料器更换时，请按下在其供料器位置上
SET 以解除红色 LED 的点亮。
2. 提起夹杆，将供料器朝自己方向水平拉出。
注意 ) 在拆下供料器时，请一定要在抬起夹杆后拉出供料器。不抬起夹杆用力拆下时，就会引起接插
件的接触不良，造成供料器内的电路板破损。
3. 继续用力握住供料器的手柄朝自己方向拉出。
注意 ) 为了不使供料器落下，在拉出时请用力握住手柄。
