7.5.4 基准周期时间的变更

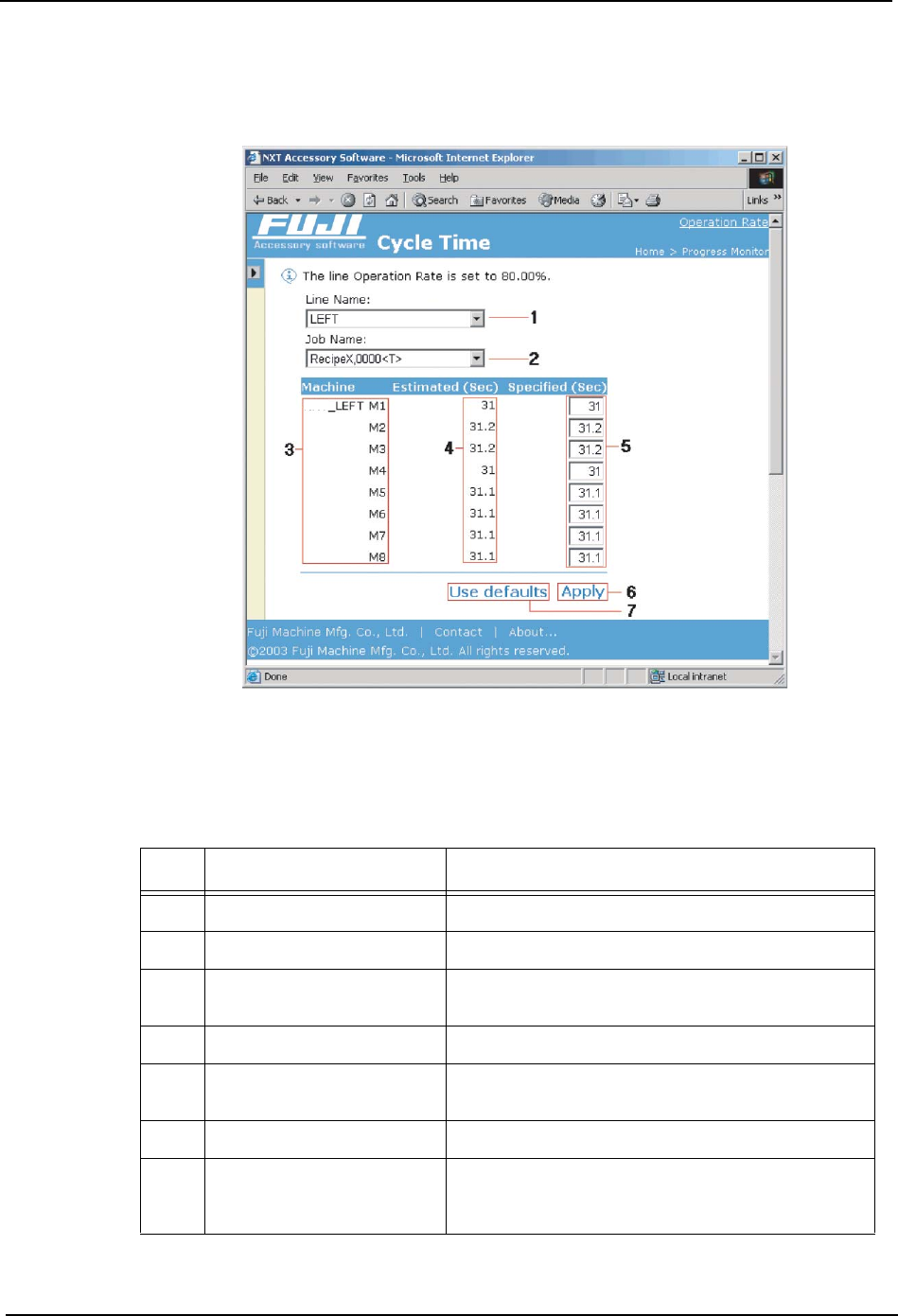

单击 [ 运转监视器 ] 或者 [ 趋势 ] 画面的标题栏的 [ 周期时间 ] 后，就会显示出基准周期
时间的设定画面。
在基准周期时间设定画面上，通过推断值编辑能够设定基准周期时间。
基准周期时间，是以模组 （机器）在理想状态下的运转为基准而设定的周期时间。在周期
时间图表、应用图表中作为基准时间被显示。设定结束后，通过点击 [ 应用 ] 按钮反映到系
统中。
号码 项目名 说明
1 生产线名 选择要设定基准周期时间的生产线名。
2 Job 名 选择要设定基准周期时间的 Job 名。
3 设备名 显示要设定基准周期时间的机器 （模组）的一览
表。
4 推断值 显示执行了所指定 Job 时的各模组的推断时间。
5 设定值 按模组分别指定基准周期时间。初期值为推断时
间。
6 应用 数据设定完成后单击此按钮。反映出设定内容。
7 返回到默认值按钮 在所有的模组的设定时间的输入区域中设定推断
时间。设定结束后单击 [ 应用 ] 按钮，反映出设
定内容。
AIMAS0008E
A
AIM
7. 附加软件 QD049-04
194 AIM 系统手册
7.5.5 运转率的变更

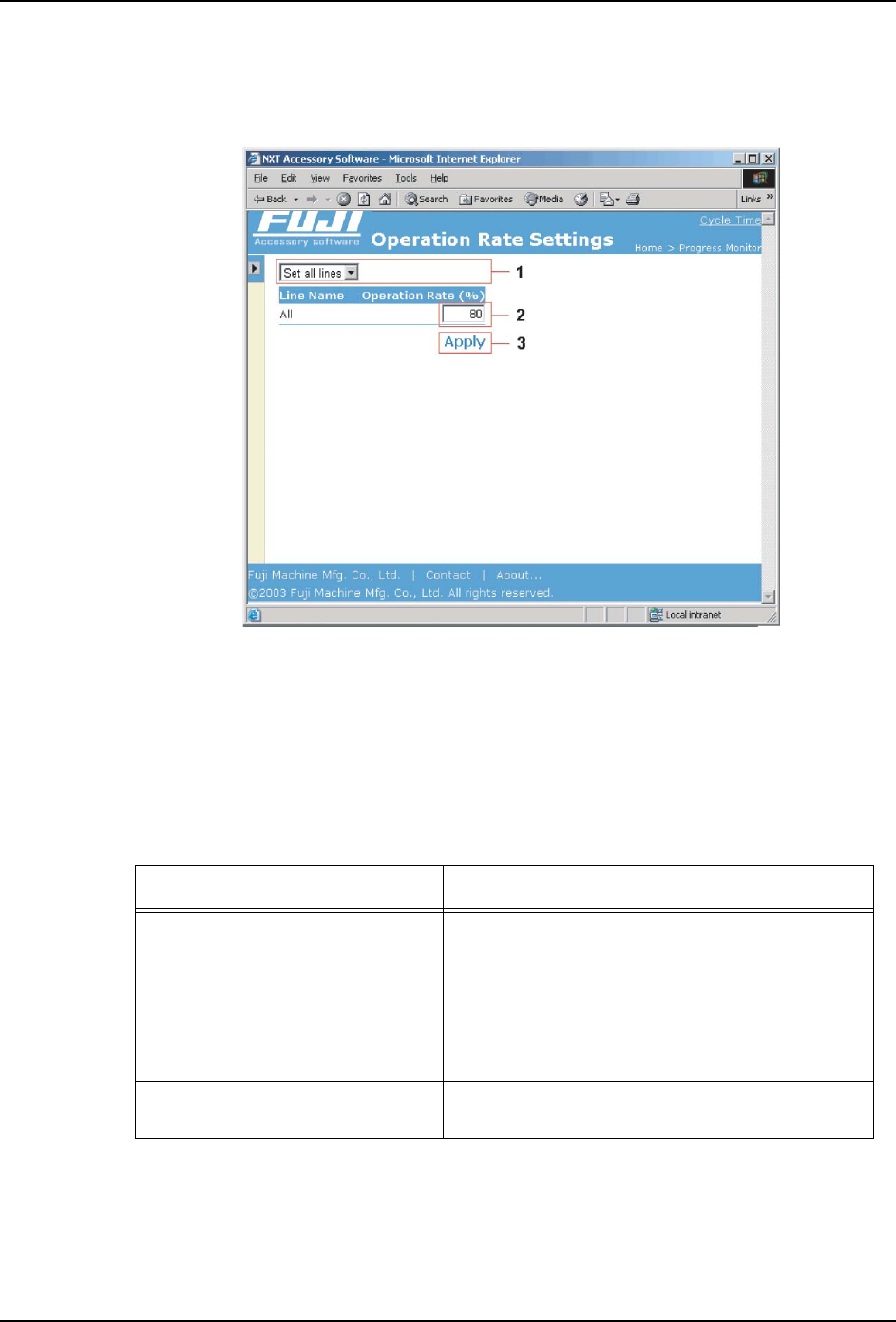

单击 [ 运转监视画面 ] 、[ 趋势画面 ] 或者 [ 基准周期时间设定 ] 画面的标题栏的 [ 运转
率 ] 后，显示出运转率的设定画面。
运转率就是应该满足所设定的基准周期时间的比率。
所设定的运转率在基准周期时间中被反映。因为基准周期时间影响到生产线的生产量，所以
变更运转率后，生产线上应该生产的电路板块数会产生变化。
例 ) 如果基准周期时间 20 秒，运转率是 100% 的话，必须在 20 秒内生产一块电路板。如果
设定运转率为 80% 时，就是容许 20% 的运转损失。因此，应该运转的基准周期时间是 24 秒
在画面上显示的项目和其的意义如下所示。
号码 项目名 说明
1 选择框 选择一次性设定全部生产线或者按生产线分别设
定。选择 [ 全部生产线设定 ] 后，在生产线一览
表上只显示 [ 全部 ]。选择 [ 按生产线设定 ]
后，显示出生产线的一览表，可以按生产线分别
设定运转率。
2 运转率设定区域 以 % 指定设定运转率。运转率的范围从 1% 到
100%。
3 应用按钮 应用在 [2: 运转率设定区域 ] 中输入的数值。不
按下这个按钮的话，不会反映输入数据。
AIMAS0009E
QD049-04 7. 附加软件
AIM 系统手册 195
7.6 警告系统
当生产效率低于指定的成功率时，向机器发出警告，可以通过画面确认其状态。另外，生产
效率高于成功率，将会解除警告状态。
通过此项功能，以实时查出生产效率的降低，能够及时采取对策。
7.6.1 警告监视器的显示
单击菜单的 [ 警告系统 ]，就会显示出警告监视器。
7.6.2 显示在警告监视器上的项目和含义

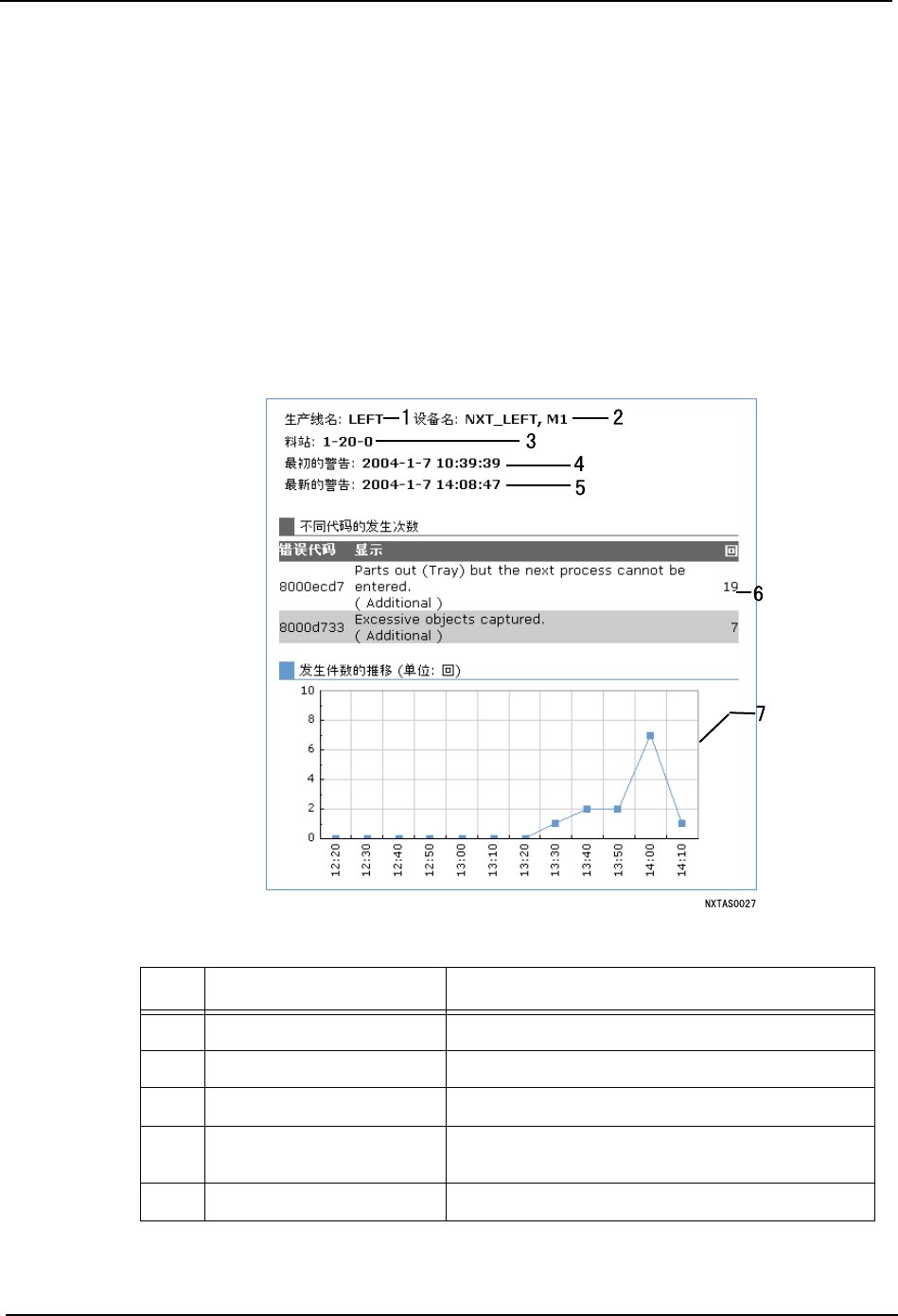

每隔 15 秒更新并显示当前发生的最新的警告信息， 在画面的上面部分显示出生产线的选择
框。在生产线选择框中，选择要监视警告状态的生产线名。初始值是 [ 全部 ]。通过指定生
产线，可以监视各个生产线的警告。
在画面上显示的项目和其的含义如下所示。
号码 项目名 说明
1 生产线名 表示正在发生警告的生产线名。
2 设备名 表示正在发生警告的机器名。
3 料站 表示正在发生警告的料站名。
4 最初的警告 表示最初发生警告状态的时间。表示从该时刻开
始持续的警告状态。
5 最新的警告 显示最新警告状态的时刻。
