4. 生产 QD049-04 78 AIM 系统手册 供料器切断功能的供料器更换向 导 在生产中，当存在有超出 Advanced Mai ntenance 中设定的维修保养条件的供料器时，机器 就会停止使用供料器，并引导操 作者进行供料器更换。 请卸下该供料器进行更换，或者 维修保养后重新安装到机器上。
QD049-04 4. 生产
AIM 系统手册 77
4.11.5 供料器切断功能
在验证功能 ON 状态下生产中，停止使用需要维修保养的供料器并指示操作者进行供料器更
换的功能。由此能够减少与供料器有关的错误发生。
另外，对没有实施维修保养的供料器即使进行验证也不会通过。
备注 ) 使用该功能时，必须安装 Fujitrax Verifier 的选项产品 [Advanced Maintenance]。
供料器切断功能的设定步骤

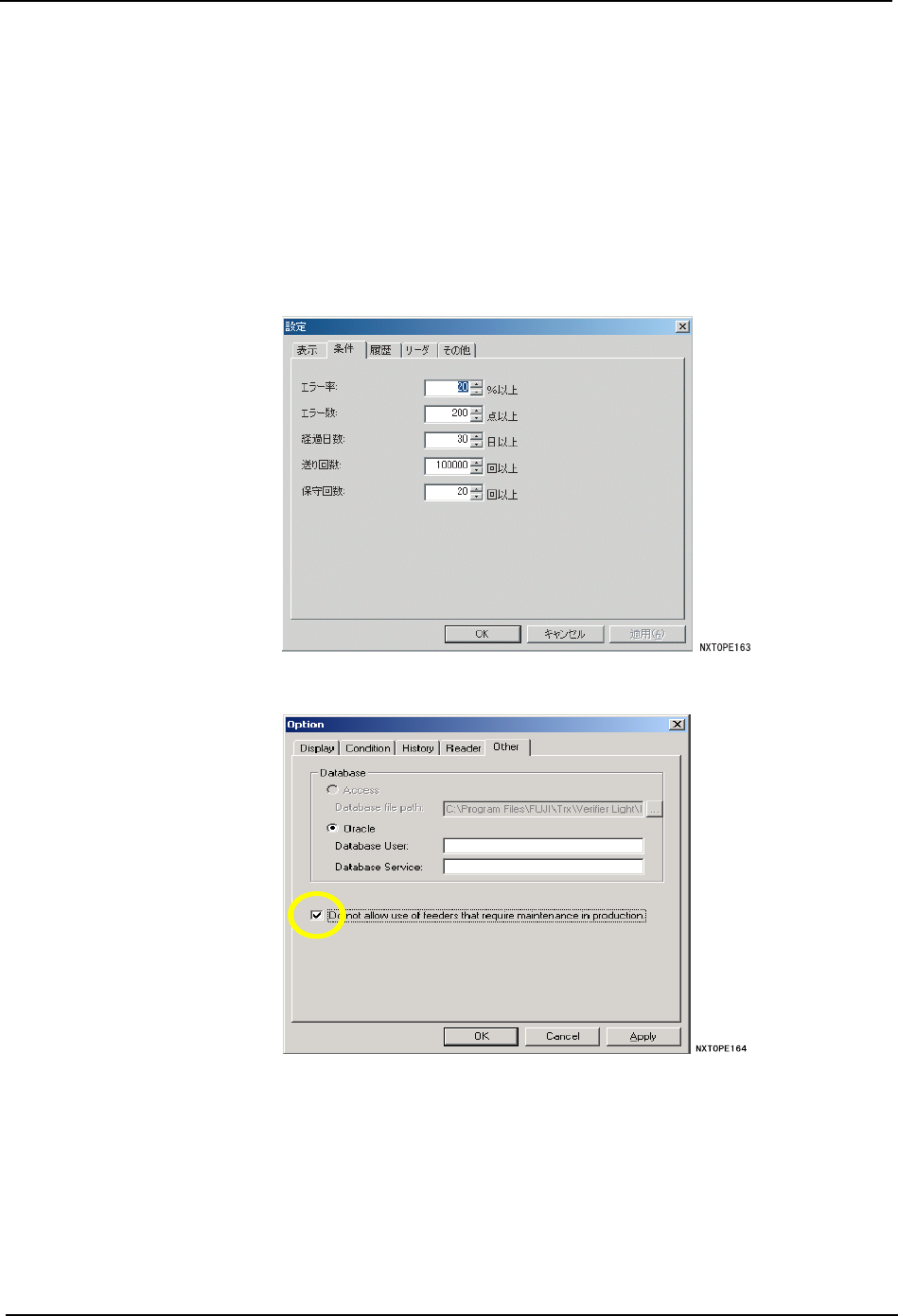

1. 请通过 Advanced Maintenance 打开 [ 工具 ]-[ 选项 ]-[ 条件 ]，设定供料器的维修保养
条件。
2. 打开 [ 其他 ]，选中 [ 在生产中不使用需要维修保养的供料器 ]。
3. 请单击 [OK] 按钮。
备注 ) 有关供料器切断功能设定，也可参考 Fujitrax Verifier 操作手册。
4. 生产 QD049-04
78 AIM 系统手册
供料器切断功能的供料器更换向导
在生产中，当存在有超出 Advanced Maintenance 中设定的维修保养条件的供料器时，机器
就会停止使用供料器，并引导操作者进行供料器更换。
请卸下该供料器进行更换，或者维修保养后重新安装到机器上。
QD049-04 4. 生产
AIM 系统手册 79
4.11.6 应用 H04 工作头的 2 个吸嘴 （AIM V3.31 以后）
用 H04 工作头进行生产时，能够只应用 2 个吸嘴或 1 个吸嘴。因此，对应 H04 工作头的元件
尺寸如下。
注意 ) 如果使用了 V3.1.0 以前版本的 Fuji Flexa 时，有可能不能正确地算出周期时间的数值。
备注 )
1. 使用 2*2 吸嘴应用时，大元件分配到吸嘴头 A 和 C，小元件分配到吸嘴头B和D，因此最大可以使
用 4 个吸嘴进行生产。（根据优化的结果，也有 4 个吸嘴没有全部使用的情况。）
2. 使用 2 吸嘴应用时，只使用吸嘴头 A 和 C 的最大 2 个吸嘴，此时比较大的元件被分配来进行生产
（这些元件不能使用 4 吸嘴进行生产。）
3. 元件尺寸就是进行影像处理的尺寸 （元件主体尺寸 + 引脚的长度）。
4. 影像处理区域是以吸取位置为中心被决定的。因此，如果设定了吸取修正值 X （Y），元件尺寸为
按照以下公式算出的数值。
[ 影像处理时的元件尺寸 X （Y）] = [ 元件尺寸 X （Y）] + [ 吸取修正值 X （Y）] × 2
应用方法
在 Fuji Flexa 上请将上表中的元件分配给搭载了 H04 工作头的模组并进行优化处理。机器
在判断出最合适的应用后进行生产。
限制事项
2 吸嘴应用时，当不使用的吸嘴头 B、D 上连接着超出φ 10mm 的吸嘴时，就有可能与吸嘴头
A、C 上吸取着的元件发生干涉。因此请切换到 1 吸嘴应用。
应用 对应的元件尺寸
4 吸嘴应用 1608 ～□ 13 mm
2*2 吸嘴应用 □ 13 mm ～对角 19.8 mm 以下，且 Y 方向 14 mm 以下 ( 对吸嘴头
B 和 D，可以分配□ 11 mm 以下。）
2 吸嘴应用 对角线超出 19.8 mm，或者 Y 方向 14 mm 以上～对角线 26 mm 以
下且 Y 方向 18 mm 以下。
1 吸嘴应用 对角超出 26 mm，或者 Y 方向超出 18mm ～□ 38 mm
