2. 各部分的名称和功能 QD049-04 24 AIM 系统手册 2.3 信号指示灯 2.3.1 指示灯的显示和机器的状况 通过 3 色信号灯的闪烁和 亮灯、灭灯的切换，操作者能够随 时知道机器的运转状况。 对策 优先度 信号指示灯显示 机器的状况 1 发生了异常 （Machine error) 发生了自己不能复原的异常 2 要求操作者操作 (Awaiting opera tor setup) 显示元件的安装向导画面 等待双模组启动 …
QD049-04 2. 各部分的名称和功能
AIM 系统手册 23
■影像监视器画面

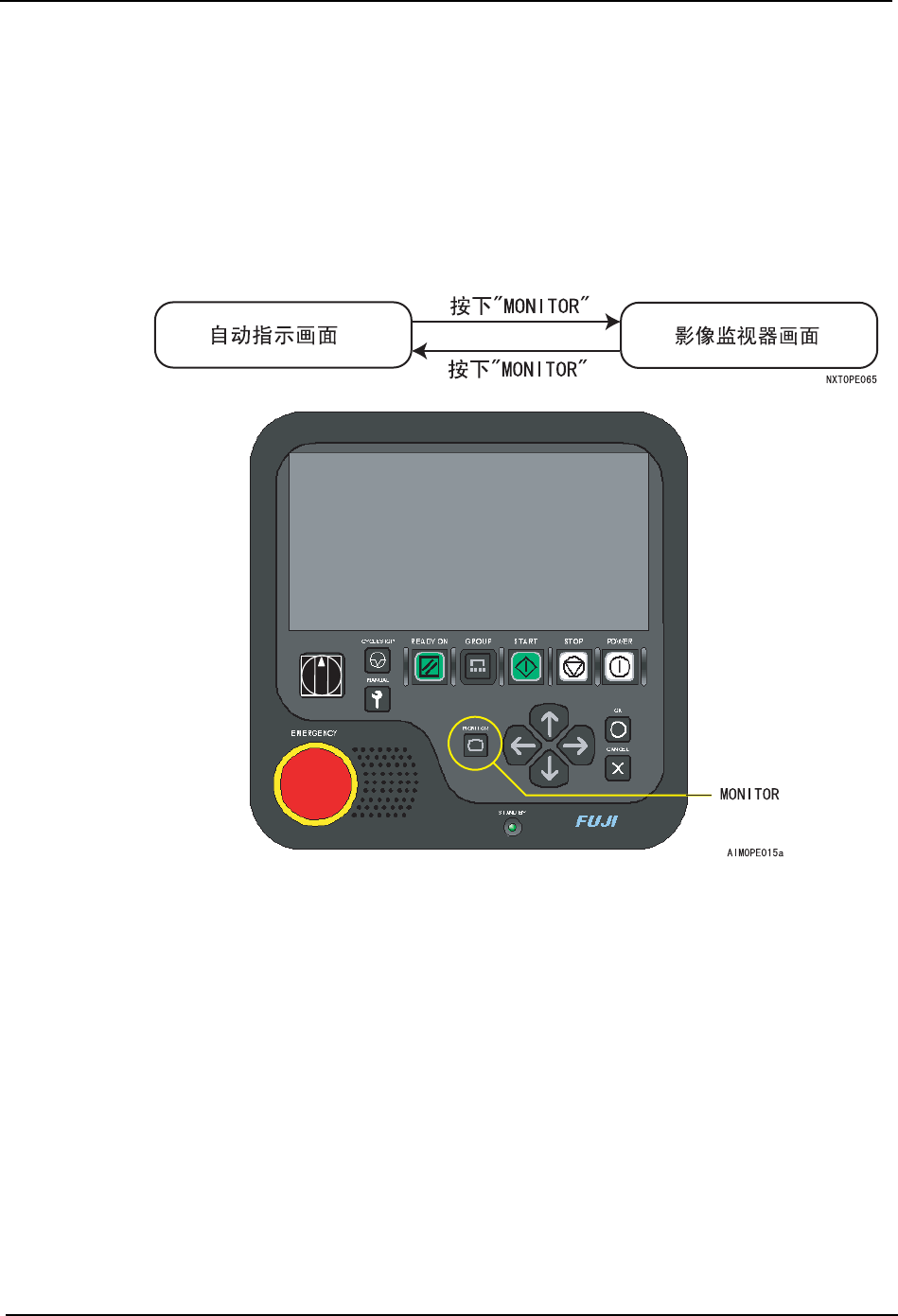

按下 MONITOR 按钮后，显示出影像监视器画面。在此画面上，显示出在当前机器上进行的影
像处理的影像或结果。
在通常生产时，操作者请不要一直将操作面板设定为此模式。为了显示影像处理状态，周期
时间会渐渐延长。此画面主要用于影像处理的故障排除。
显示此画面时，除 MONITOR 按钮以外几乎所有的操作面板的按钮均处于无效状态。想要使用
操作面板的按钮时，需要返回到自动指示画面。此画面在显示中按下 MONITOR 按钮后，就会
返回到自动指示画面。
2.2 机器主体
关于机器主体的各部分名称和功能，请参照 [AIM 机械手册 ]。
ENABLE LOCK
2. 各部分的名称和功能 QD049-04
24 AIM 系统手册
2.3 信号指示灯
2.3.1 指示灯的显示和机器的状况
通过 3 色信号灯的闪烁和亮灯、灭灯的切换，操作者能够随时知道机器的运转状况。
对策
优先度
信号指示灯显示 机器的状况
1 发生了异常
（Machine error)
发生了自己不能复原的异常
2 要求操作者操作
(Awaiting operator setup)
显示元件的安装向导画面
等待双模组启动
3 生产停止中
(Production stopped)
由于料尽而补件超出
由于影像处理错误而补件超出
料盘排出部送出
不良元件排出轨道满
4 没有开始生产
(Awaiting operation)
开始开关等待
等待操作者进行换线操作
5 生产即将停止
(Production will stop soon)
发生料尽预告
发生无法供应的元件
料盘不间断供应向导中
6 信息发送中
(Message for operator during
production)
发生料尽预告
7 生产力降低
(Throughput dropping)
显示来自主电脑的警告
8 生产准备动作中
(Preparing for production)
自动校正中
自动换线动作中
9 正在生产
(Producing)
电路板搬运中、生产中
10 前后工序等待
(Waiting on previous/next
stage)
前工序等待、后工序等待
11 为手动模式
(Manual mode)
在手动模式下进行维修保养中
手动指令执行中
PAM 运转中
QD049-04 2. 各部分的名称和功能
AIM 系统手册 25
2.3.2 显示设定的变更
前面提到的有关机器状况的指示灯颜色或者蜂鸣器的设定可以通过附加软件来变更。详细
内容请参照附加软件操作手册。
