AIM 系统手册 QD049-04.pdf - 第239页
QD049-04 8. 软件工具 AIM 系统手册 225 8.2 Image Viewer 使用这个软件可以显示及检查从 机器处取得的影像的影像处理结果。 8.2.1 Image Viewer 的安装 1. 将 CD-ROM 插入 CD-ROM 硬驱中， 从 Explorer 浏览器中启 动 CD-ROM。 2. 双 击 ViewerSoft 后打开文 件夹。 3. 双 击 Setup.exe，开始安 装。 4. 单击 [ 下一步 ]…
8. 软件工具 QD049-04
224 AIM 系统手册
以上针对在 CD-ROM 中的当前可以利用的工具的清单进行了简单的说明。
QD049-04 8. 软件工具
AIM 系统手册 225
8.2 Image Viewer
使用这个软件可以显示及检查从机器处取得的影像的影像处理结果。
8.2.1 Image Viewer 的安装
1. 将 CD-ROM 插入 CD-ROM 硬驱中，从 Explorer 浏览器中启动 CD-ROM。
2. 双击 ViewerSoft 后打开文件夹。
3. 双击 Setup.exe，开始安装。
4. 单击 [ 下一步 ]。
5. 根据需要指定安装软件的目录，单击 [ 下一步 ]。软件被安装，显示出最后的步骤。
6. 单击 [ 结束 ]，结束安装。
8.2.2 由 Image Viewer 进行影像的检查
1. 单击 [ 开始 ]，指向 [ 程序 ] 后显示出 [ImageViewer]。单击 [ImageViewer] 后，打开
[ImageView]。
2. 从 [ 文件 ] 菜单处单击 [ 打开 ]。
3. 指定从机器处下载的影像文件的目录。
4. 双击所选择的文件，在画面上显示出影像文件。
备注 ) 软件安装后，双击下载的影像文件后，就可以打开 Image Viewer 内的影像。
5. 从 [Image] 菜单处单击 [Display Result] 后，就会进入影像处理结果和信息显示画面。
6. 确认是否显示出作为错误信息以及问题的解决对策的元件状态。
7. 数据检查结束后，从 [ 文件 ] 菜单处单击 [Exit]，关闭 Image Viewer。
NXTST000
1
8. 软件工具 QD049-04
226 AIM 系统手册
8.3 NetworkSetting 的使用
使用这个软件，可以变更基座的当前网络设定。
1. 将软件 CD-ROM 插入 CD-ROM 硬驱中，从 Explorer 浏览器处启动 CD-ROM。
2. 双击 [AIM]，打开文件夹。
3. 双击 NetworkSetting.exe 后启动软件。
4. 根据需要，输入进行网络设定变更的基座的 IP 地址，单击 [OK]。

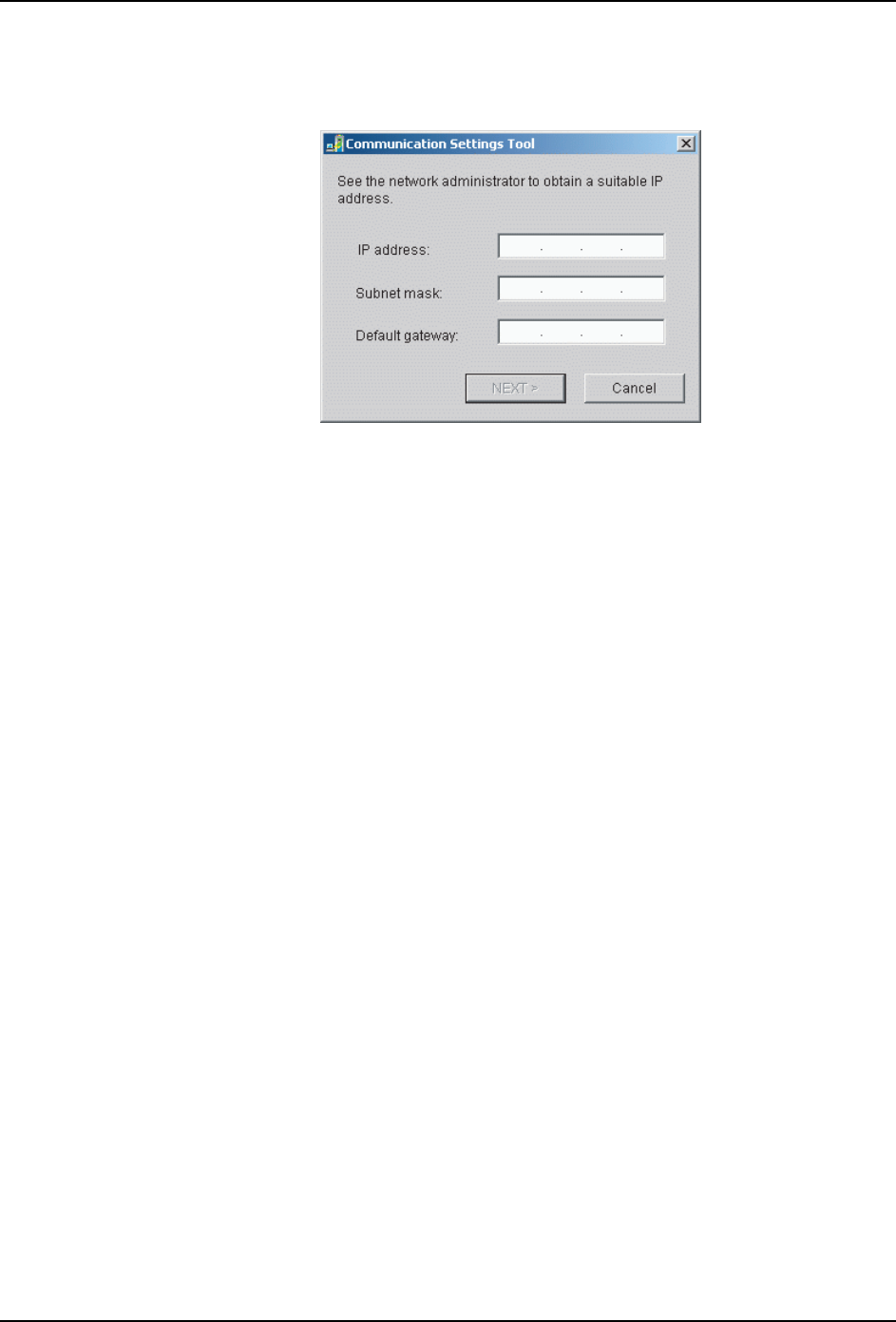

5. 在各自相应的文本框内指定新的 IP 地址、子网掩码以及默认网关，单击 [ 下一步 ]。
备注 ) 即使这些项目的设定没有必要变更，也必须重新输入当前使用值。
6. 指定机器的主电脑名。使用域时，请将域的信息也一起输入。
7. 单击 [ 下一步 ]。
8. 使用 DNS 服务器时，在相应的文本框中指定代替的 DNS 服务器。
9. 所有的设定结束后，单击 [OK] 后，将新的设定传送给机器。
10.重新启动机器使新的网络设定有效。
NXTST000
2
