AIM 系统手册 QD049-04.pdf - 第217页
QD049-04 7. 附加软件 AIM 系统手册 203 7.8 搜索错误 单击菜单的 [ 错误检索 ] 后，显示出错误检索画面。 在检索文本框中输入要搜索的错 误编码， 单击 [ 检索 ] 后， 就会显示与输入文本相一致的项 目一览表。 单击错误编码的链接后， 就会显示该项目的详细信息。 单击 [ 信息编辑 ] 后， 就能够编辑所 选择的信息。 AIMAS0015E
7. 附加软件 QD049-04
202 AIM 系统手册
7.7.3 白板的信息编辑
单击要编辑信息的图标后，显示出所选择的信息并可以对其内容进行编辑。单击 [ 删除 ]
后，就会删除所选择的信息。单击 [ 取消 ] 后，不变更信息内容并结束编辑操作。
AIMAS0014E
QD049-04 7. 附加软件
AIM 系统手册 203

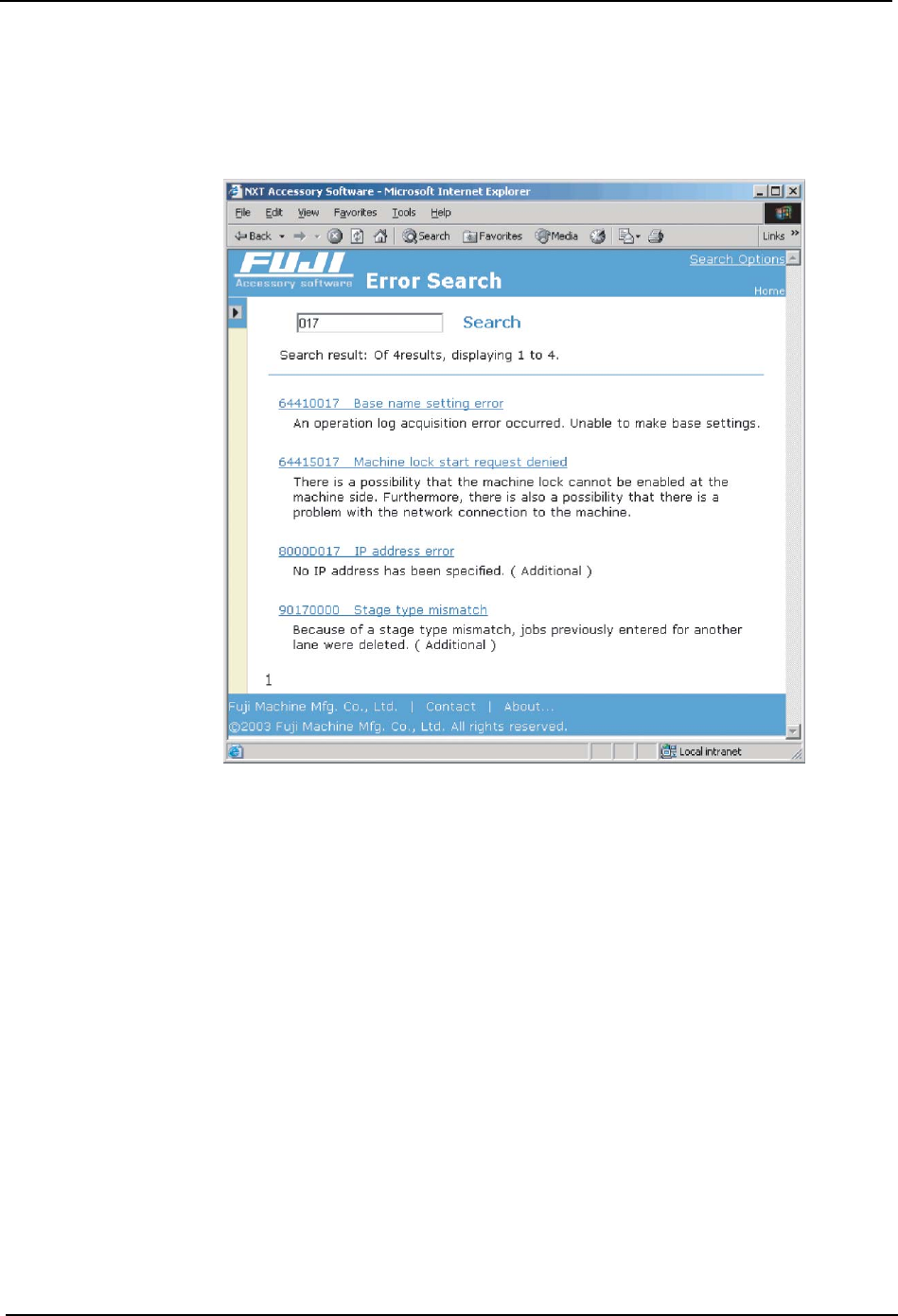

7.8 搜索错误
单击菜单的 [ 错误检索 ] 后，显示出错误检索画面。
在检索文本框中输入要搜索的错误编码，单击 [ 检索 ] 后，就会显示与输入文本相一致的项
目一览表。
单击错误编码的链接后，就会显示该项目的详细信息。单击 [ 信息编辑 ] 后，就能够编辑所
选择的信息。
AIMAS0015E
7. 附加软件 QD049-04
204 AIM 系统手册
7.9 生产计划表
创建生产计划表后，可以显示预定生产量或者各种各样的生产线运转监视器内的设定。
因为在此创建的生产计划表的内容仅仅反映在附加软件内的进程监视器上，所以对于机器
的实际生产没有任何影响。请按照工厂的工程管理预定创建计划表。创建生产计划表后，可
以显示出预定生产量或者各种各样的生产线的运转监视器内的设定。

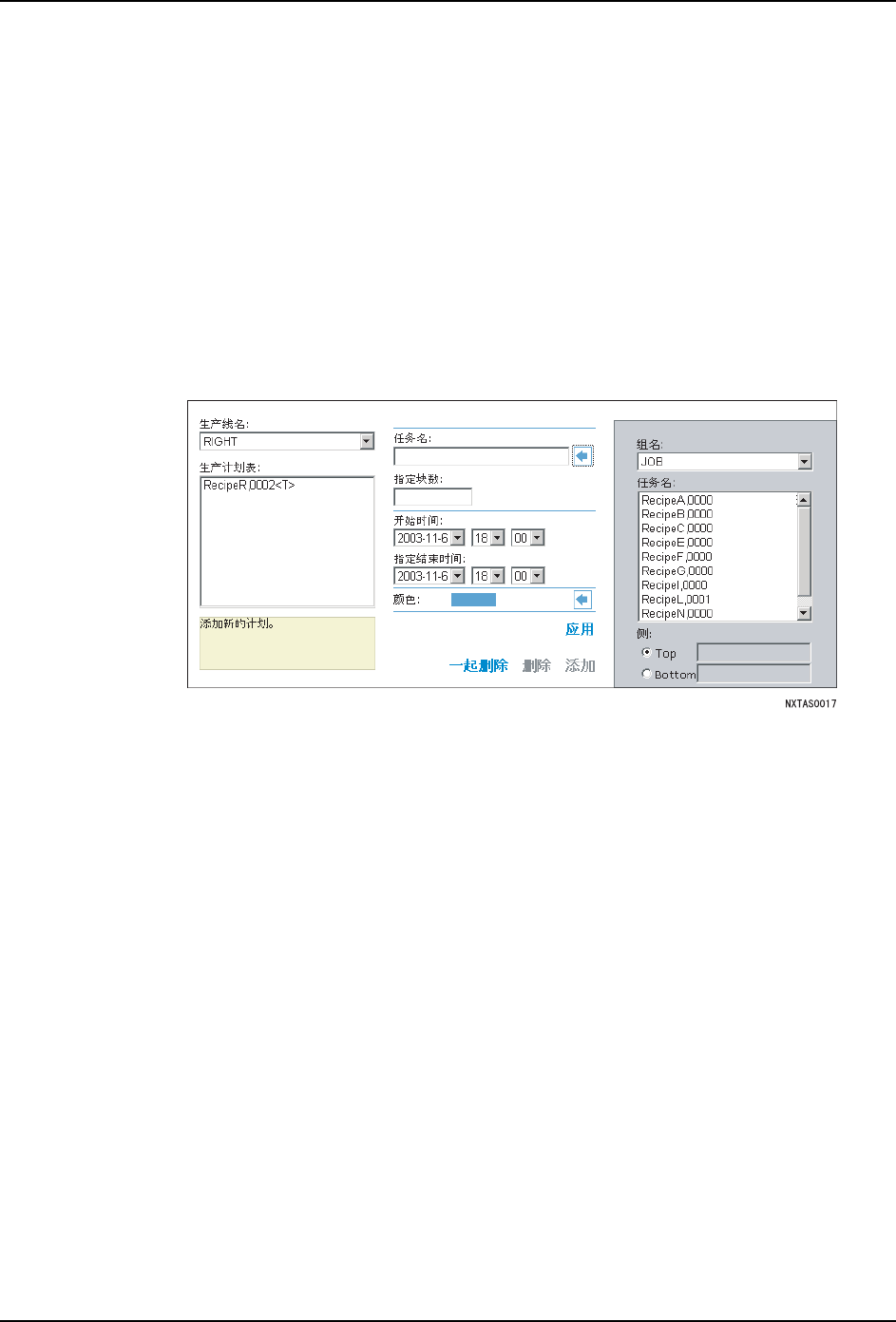

7.9.1 新计划表的创建
1. 单击运转监视器或趋势画面的标题菜单的 [ 生产计划表 ]，显示出计划表的编辑器。
2. 从 [ 生产线名 ] 的选择框中选择生产线名。
3. 单击 Job 名的文本框右侧的兰色的箭头的图标后，显示出 Fuji Flexa 的全局 Job 目录内
的 Job 一览表。
4. 选择目标 Job，指定电路板的生产面 （正面 / 反面）。
5. 再次按下 Job 名的文本框右侧的蓝色的箭头图标后，在文本框内自动地显示出所选择的
Job 名。
6. 输入指定块数。
7. 根据工程管理预定，输入开始时间和指定结束时间。
8. 单击颜色的文本框的右侧的蓝色的箭头图标后，指定用于识别 Job 的颜色。
9. 单击 [ 应用 ] 后，就会添加新的计划。
