4. 生产 QD049-04 34 AIM 系统手册 4.2 停止生产 4.2.1 以机器的动作周期使生产暂时停止 1. 请 按下 “CYCLE STOP” 。 以机器的动作周期停 止生产动作。 4.2.2 完成 1 块电路板生产后使机器的运转停止 1. 在生产中请按下 “STOP” 按钮。 机器会继续运转直到完成模组内的电路板的 生产。 此时， 在画面左上角显示出 “ST OP”的示意图。 2. 模组内的电路板的生产结束后，在将电路板…
QD049-04 4. 生产
AIM 系统手册 33
4. 生产
4.1 开始生产
1. 在自动指示模式画面处于显示的状态下，请按下 “START”按钮。
备注 ) 上述画面表示生产中所必要的换线全部结束后的状态画面。关于换线，在 [5. 换线 ] 中说明。
2. 自动开始校正。校正结束后，载入生产电路板开始生产动作。
（生产中画面）
02SYS-0015
ENABLE LOCK
START
4. 生产 QD049-04
34 AIM 系统手册
4.2 停止生产
4.2.1 以机器的动作周期使生产暂时停止

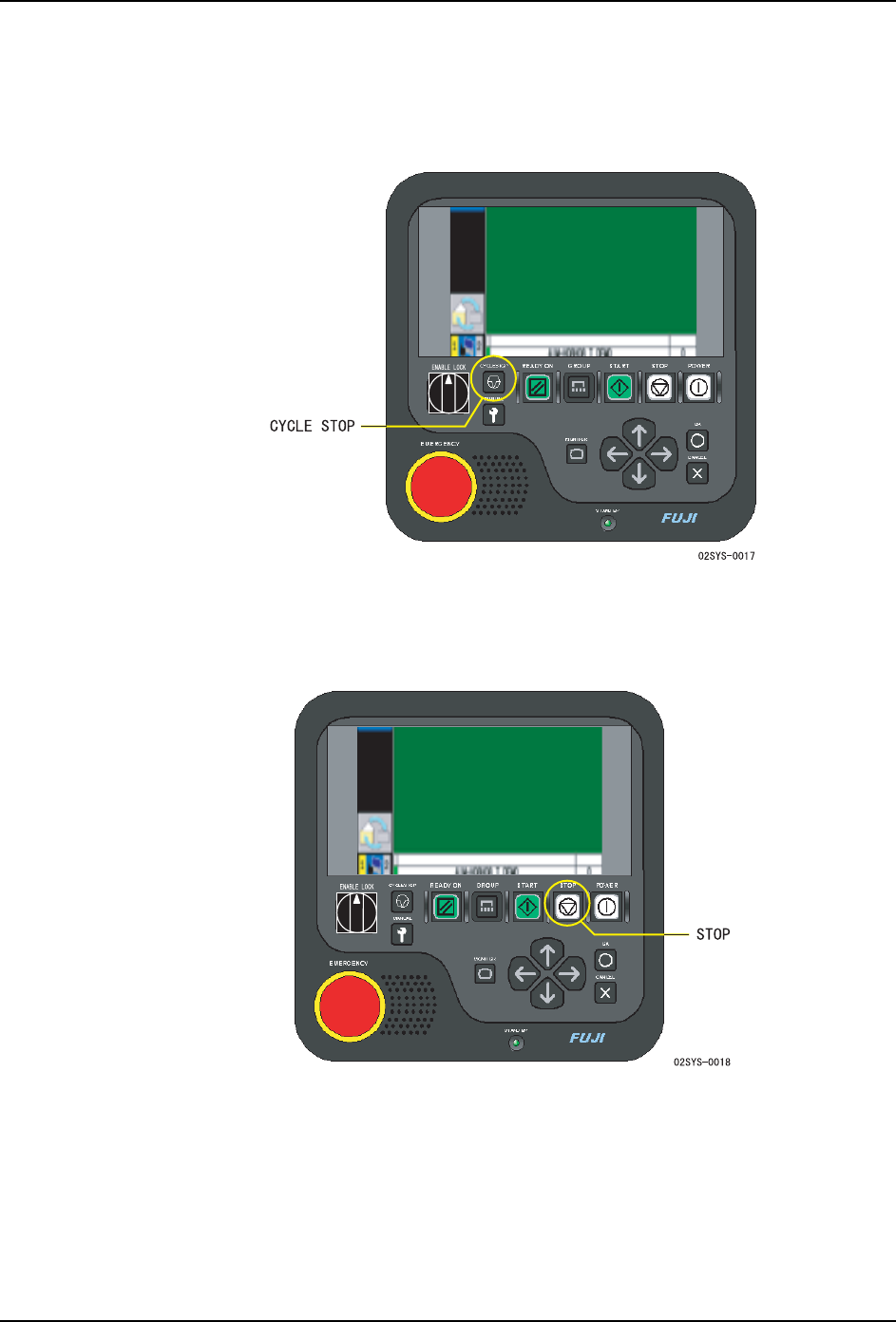

1. 请按下 “CYCLE STOP”。以机器的动作周期停止生产动作。
4.2.2 完成 1 块电路板生产后使机器的运转停止
1. 在生产中请按下“STOP”按钮。机器会继续运转直到完成模组内的电路板的生产。此时，
在画面左上角显示出 “STOP”的示意图。
2. 模组内的电路板的生产结束后，在将电路板排出到下一模组的同时，向下一模组传送停
止指令。画面变成等待其他模组的生产结束。
QD049-04 4. 生产
AIM 系统手册 35
3. 接收到停止指令的模组继续运转，直到完成载入电路板的生产。此时，在画面左上角显
示出 “STOP”的示意图。
备注 ) 再次按下示意图为 “STOP”的模组的 “STOP”按钮，停止指令就会被取消，进入通常的生产
模式。
4.2.3 使机器紧急停止
1. 在生产中发生紧急事情时请按下 “EMERGENCY” 。机器就会立即停止。
备注 ) 即使按下 “EMERGENCY” 真空泵也不会停止。
02SYS-0019
ㄝᕙ݊Ҫ㒘⫳ѻ㒧ᴳⱘ⬏䴶 ϔഫ⫳ѻذℶЁ⬏䴶
