6. 手动模式指令 QD049-04
170 AIM 系统手册
清除在机器上创建的吸取修正量
吸取修正量在以下的情况下被清除。
·当插入了不同的料站注解的供料器时
·通过料带拼接当切换到料站注解不同的元件时
·通过手动清除了吸取修正量时
以下说明手动清除料站修正量的步骤。

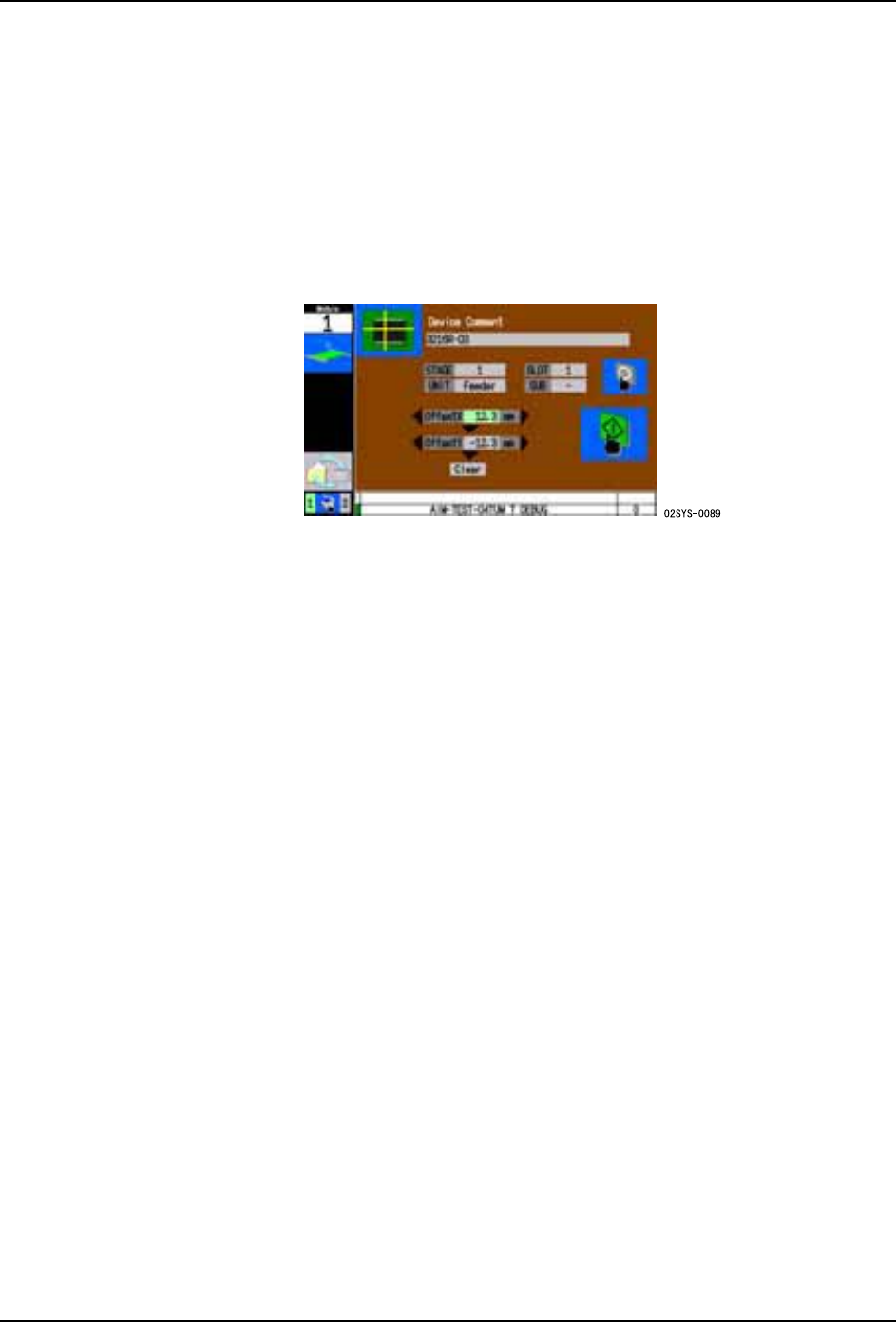

1. 在吸取修正量设定画面上，请按下 Clear 后按下 OK 按钮。吸取修正量被清空。
备注 ) 不按下 OK 按钮直接按下取消按钮后，之前的注册值就不会被清除。
2. 再次按下 OK 按钮，返回到吸取位置确认画面。
QD049-04 6. 手动模式指令
AIM 系统手册 171
6.3.2 清除生产电路板块数的显示
为了进行已生产的电路板的块数管理,操作者能够清除在机器上显示的电路板的生产块数的
功能。
另外 , 被清除的只是生产块数的显示。生产信息或 Profiler 信息不会被清除。

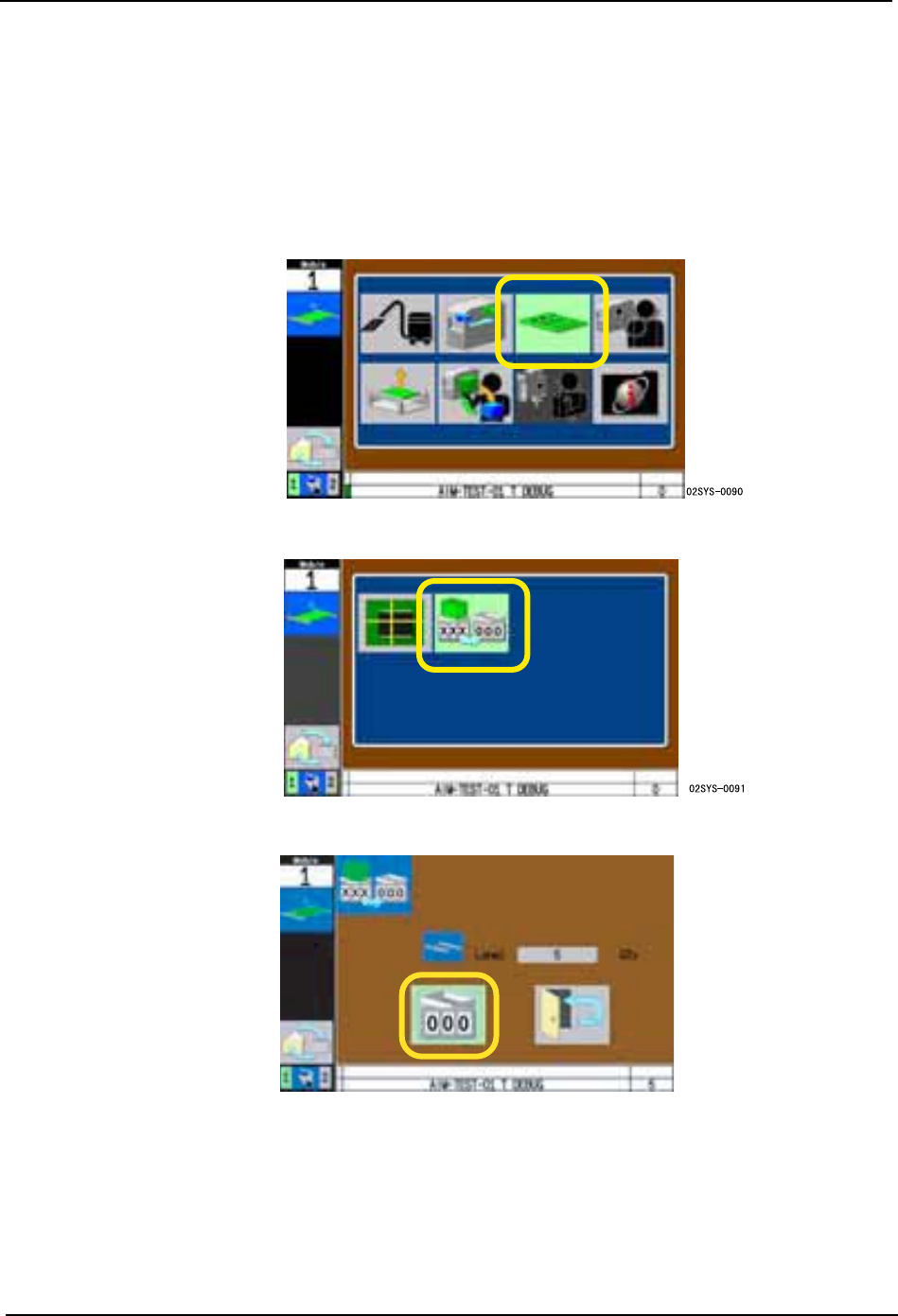

1. 在 START 等待状态下按下 MANUAL 按钮，显示手动操作指令。
2. 请使用光标键选择 Job 测试示意图后，按下 OK 按钮。
3. 请选择清除生产块数显示的指令后，按下 OK 按钮。
4. 执行了清除图标后，生产电路板块数的显示就会被清除。
备注 )
1. 不清除时，请选择取消图标或者按下操作面板的 CANCEL 图标。
2. 当机器识别出搬运轨道内有电路板时，通道的图标被显示成红色。请等待生产结束或者取除电路
板。
02SYS-0092
6. 手动模式指令 QD049-04
172 AIM 系统手册
6.4 自我检查指令
在更新机器软件或直接加载矩阵测定软件时使用，另外，在将最终修正文件传输给模组时，
也需要预先将模组变成该模式。
6.4.1 操作步骤
1. 在 START 等待状态下按下 MANUAL 按钮，显示出手动指令。

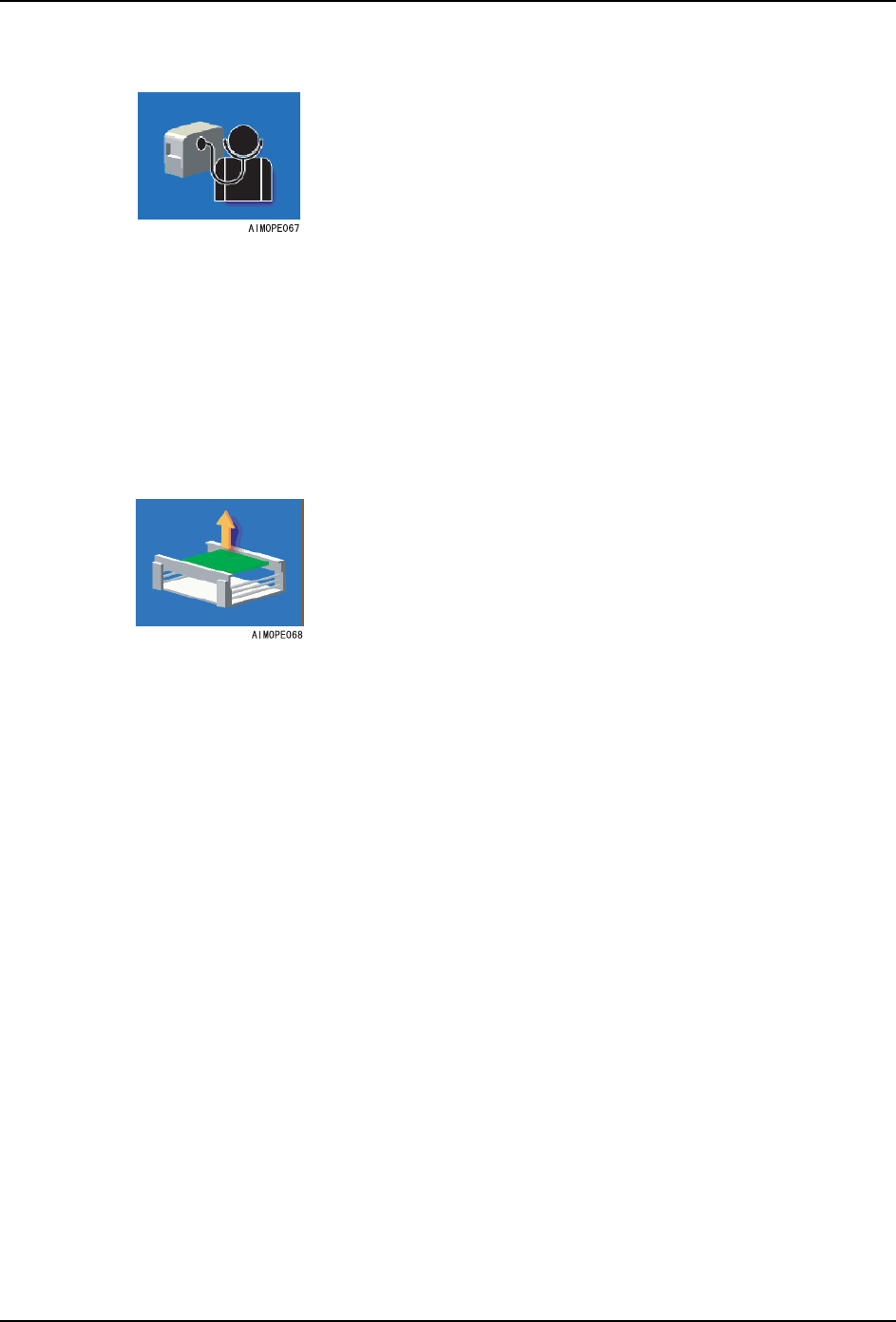

2. 使用光标键选择自我诊断示意图，按下 OK 按钮。
注意 ) 从显示砂漏图标到显示附加软件等待画面的这段时间，请不要进行任何操作。
6.5 电路板除去指令
从模组中取出电路板时使用。
6.5.1 操作步骤
1. 在模组处于 START 等待状态下按下 MANUAL 按钮，显示出手动指令。
2. 使用光标键依次选择单元更换示意图、料站卸下示意图后，卸下料站托架。（详细请参照
[5.8.2 料站托架的卸下 ]。）
3. 选择电路板除去示意图。
4. 按下 OK 后就会显示电路板除去画面。
备注 ) 当料盘单元 -L 被安装在模组上执行该指令时，会显示料盘单元 -L 卸下向导。请根据向导画面
卸下料盘单元 -L 进入下步。
5. 按下 START 后，电路板升降台就会自动下降，工作头移动到 Side 2 侧。
6. 取出通道上的电路板。
备注 ) 滑动搬运轨道导轨上面的板，就能够从正上方取出电路板。取出电路板后，必须将板返回到原
处。
