QD049-04 5. 换线 AIM 系统手册 143 5.7.3 吸嘴一览表 所使用的吸嘴种类如下。请通过 涂敷在法兰盘上的颜色来识别各个吸 嘴。 吸嘴尺寸 识别色 H08/H12S 用 吸 嘴 H04 用吸嘴 H01 用吸嘴 0.45 x 0.3 黄 AA05600 - - 0.7 x 0.5 蓝 AA05700 - - φ 1.0 粉红 AA05800 AA06W00 AA0AS00 φ 1.3 绿 AA20A00 A A06X0…
5. 换线 QD049-04
142 AIM 系统手册

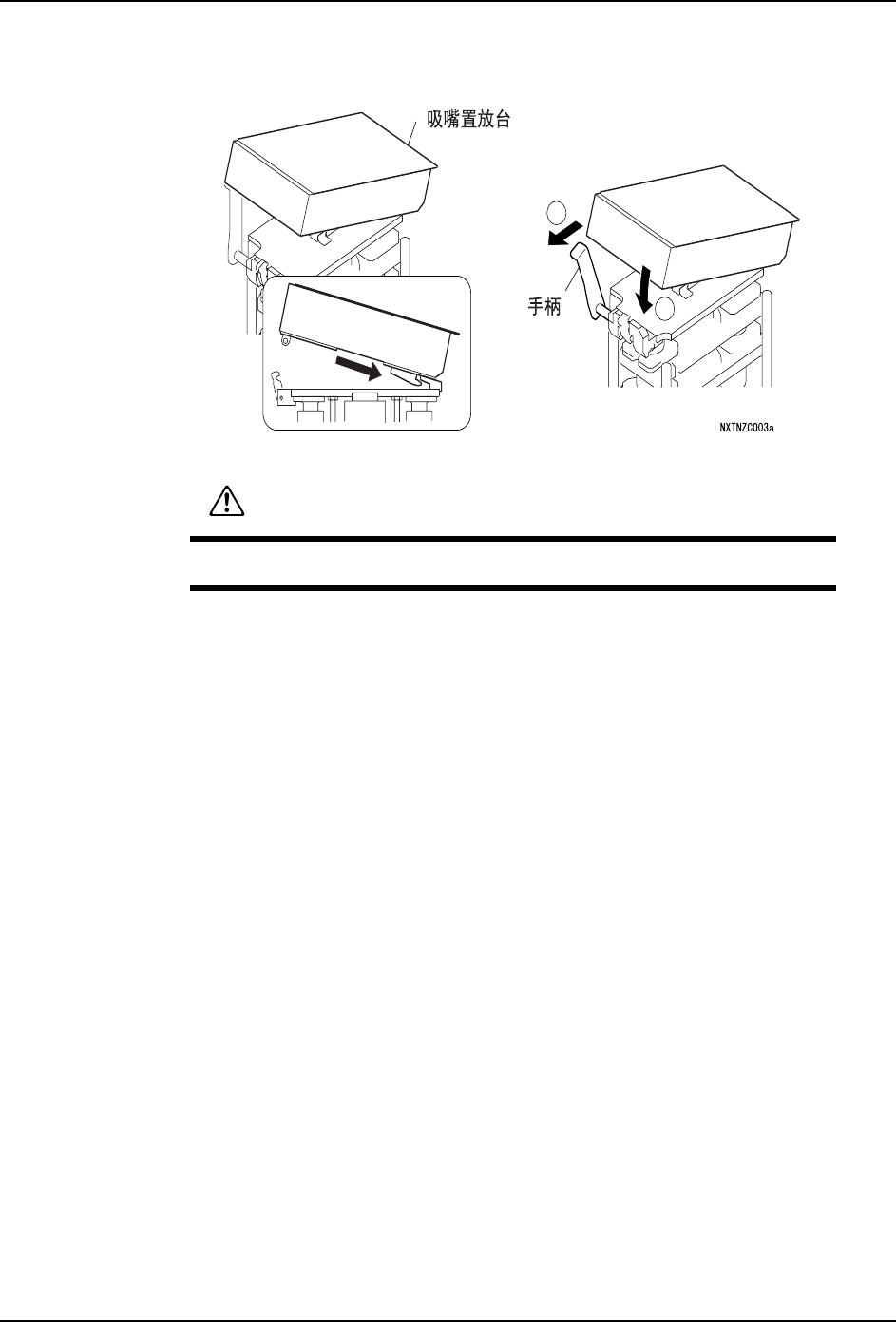

7. 安装吸嘴置放台时，将吸嘴置放台左侧的手柄向模组的前方倾斜，首先将置放台后部插
入后再压入前方一侧。
8. 将手柄返回到原来的位置。
9. 请确认吸嘴置放台是否紧密地安装到吸嘴更换器主体上。
10.如果机器的另一侧 （Side2）需要进行吸嘴更换时，在操作画面上显示卸下 Stage2 的料
站托架的向导。请按照相同的步骤更换吸嘴。
11.有必要进行其他的换线操作时，在此时进行。
12.安装料站托架及关闭安全门后，操作画面就会自动返回到初始画面。（请参照 [5.8.3 料
站托架的安装 ]。）
备注 )
1. 如果打开侧门进行了吸嘴更换，则不需要该作业。请关闭侧门。
2. 如果是卸下了料盘单元 -L 的模组，请重新连接料盘单元 -L。
注意
在合上吸嘴置放台时，请注意不要挤伤手指。
1
2
QD049-04 5. 换线
AIM 系统手册 143
5.7.3 吸嘴一览表
所使用的吸嘴种类如下。请通过涂敷在法兰盘上的颜色来识别各个吸嘴。
吸嘴尺寸 识别色
H08/H12S 用吸
嘴
H04 用吸嘴 H01 用吸嘴
0.45 x 0.3 黄 AA05600 - -
0.7 x 0.5 蓝 AA05700 - -
φ 1.0 粉红 AA05800 AA06W00 AA0AS00
φ 1.3 绿 AA20A00 AA06X00 AA05800
φ 1.3 MELF 橘黄 AA06400 - AA0MZ00
φ 1.8 淡蓝 AA20B00 AA06Y00 AA06900
φ 1.8 MELF 橘黄 AA19G00 - AA11R00
φ 2.5 G 紫 AA20C00 AA06Z00 AA07000
φ 2.5 MELF 橘黄 - - -
φ 2.5 G 紫 - AA07F00 AA08400
φ 3.7 黄绿 AA20D00 AA07A00 AA07100
φ 3.7 G 黄绿 AA18C00 AA07G00 AA08500
φ 5.0 淡紫 AA20E00 AA07B00 AA07900
φ 5.0 G 红 AA06300 AA07H00 AA07200
φ 7.0 淡紫 - AA07C00 AA08000
φ 7.0 G 深红 - AA07K00 AA07300
φ 10.0 淡紫 - AA07D00 AA08100
φ 10.0 G 深蓝 - AA07L00 AA07400
φ 15.0 淡紫 - AA07E00 AA08200
φ 15.0 G 白 - AA07M00 AA07500
φ 20.0 淡紫 - - AA08300
φ 20.0 G 灰 - - AA07600
治具 - AA06A** AA0EX** AA05Z**
5. 换线 QD049-04
144 AIM 系统手册
5.8 料站托架的更换
进行供料器的一次性更换时，需要更换料站托架。有备用的料站托架时，将下一道生产用的
供料器预先安装在料站托架上。使用 PCU 可以将这个料站托架与现在使用的料站托架进行切
换。由此可以使换线的时间缩短到最短。
5.8.1 一次性更换供料器的向导画面
注意 )
1. 在 Side2 上连接了料盘单元 -M 或料盘单元 -L 的状态下使用 H12S 工作头时 , 能够连接 NE12A、
NC8LB、NG16B、NF07A、NF05A 吸嘴置放台。如果连接 NG16B、NF07A、NF05A 时，请全部取下吸嘴。
在安装着吸嘴下运转机器时，工作头与吸嘴会发生干涉。
2. 如果连接 NG16B、NF07A、NF05A 时，请全部取下吸嘴。在安装着吸嘴下运转机器时，工作头与吸嘴
会发生干涉。
备注 ) 在料站的一次性换线时，更换整个料站托架。需要专用的 PCU （料站托架更换推车）。
5.8.2 料站托架的卸下
1. 卸下废料带盒，将 PCU 配置在机器面前。
2. 旋转 PCU 下部的手柄，使刻度对准电路板搬运高度。
备注 ) 刻度表示电路板搬运高度。请注意指针不要超出刻度的红色范围 （880 以下，980 以上）。
880
900
920
940
960
980
