4. 生产 QD049-04 62 AIM 系统手册 2. 将料盘放置到料盘托架上。 3. 请拉出供应部。 4. 请将料盘托架放置到供应部。 注意 ) 在将料盘托架放置到供应部时，请轻轻放置以免产生冲击。
QD049-04 4. 生产
AIM 系统手册 61
4.8.2 无停止供应
当生产中料盘元件的剩余数减少到某一程度时，就会显示料盘元件补充向导。请根据向导画
面，通过 KIT Handy 的料带拼接模式补充料盘元件。
需要补充的元件的种类，请通过 KIT Handy 确认。按照料尽预告的时间顺序，在 KIT Handy
上一览显示料站的状态。

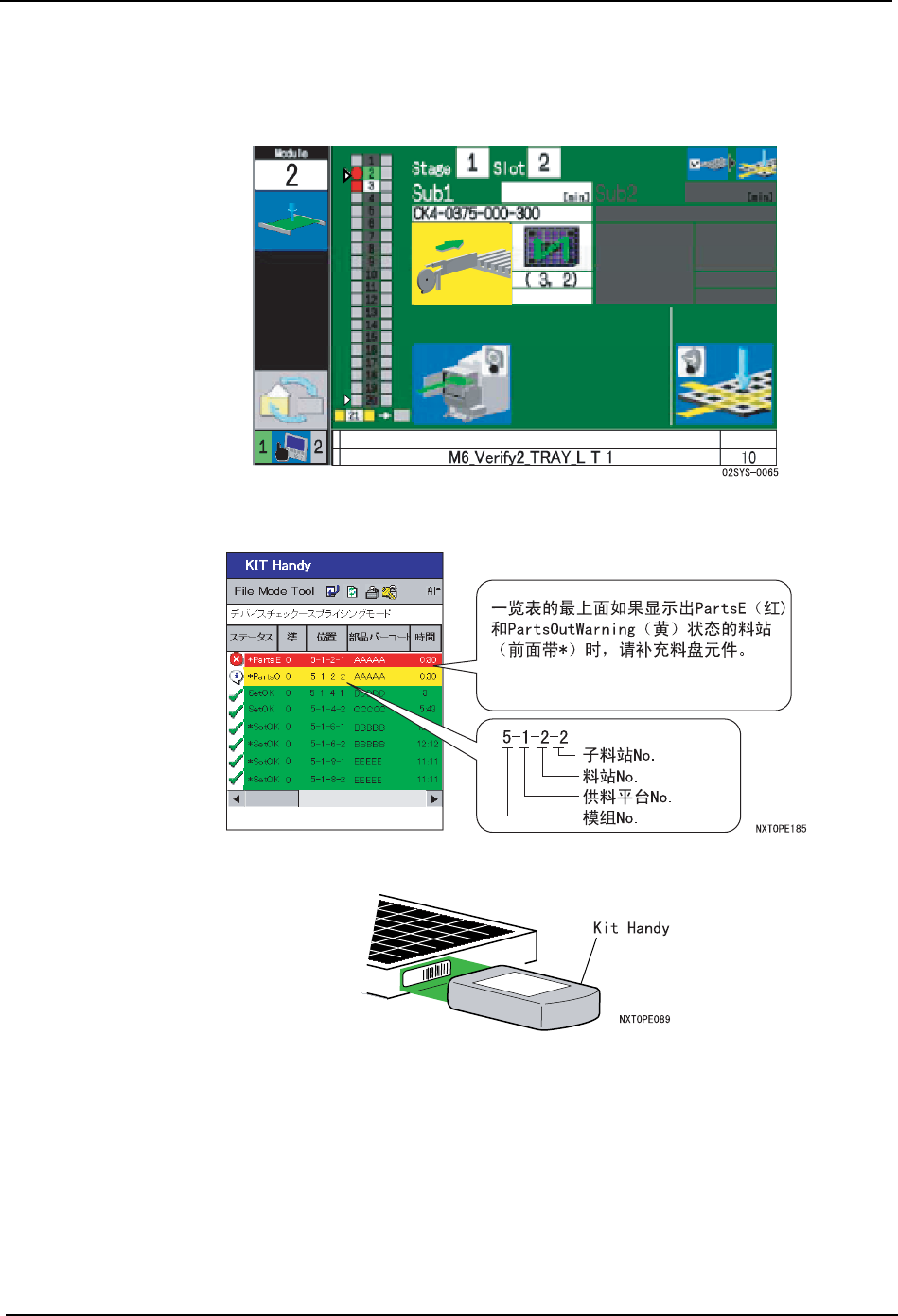

1. 请通过 KIT Handy 对补充的料盘元件进行验证。
备注 ) 读取条形码后，通过将最初被吸取的元件的 X, Y 坐标输入到 Kit Handy 中，能够指定料盘的
元件的吸取开始点。详细内容请参照 [4.11.2 料盘元件吸取点的指定 ]。
4. 生产 QD049-04
62 AIM 系统手册

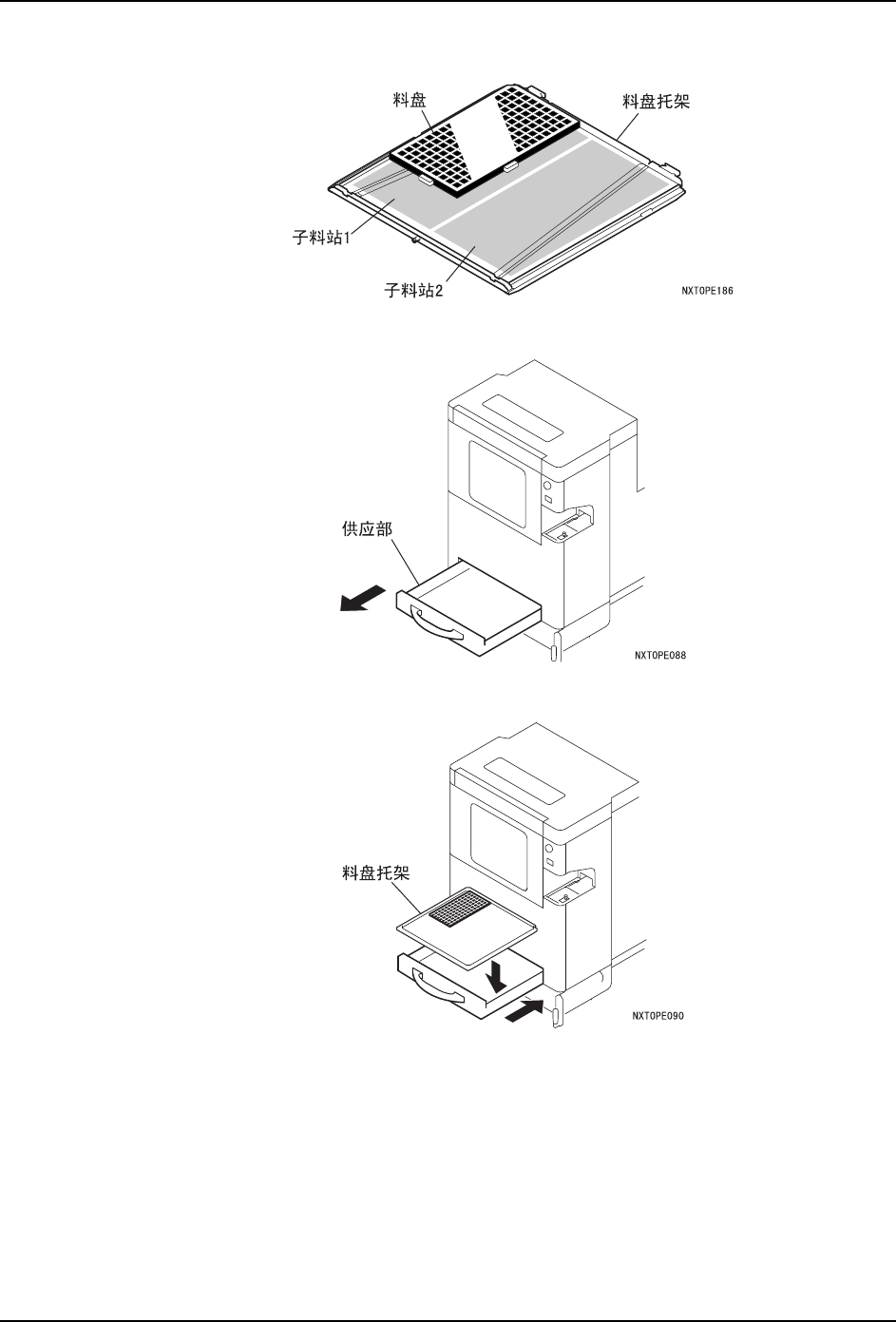

2. 将料盘放置到料盘托架上。
3. 请拉出供应部。
4. 请将料盘托架放置到供应部。
注意 ) 在将料盘托架放置到供应部时，请轻轻放置以免产生冲击。
QD049-04 4. 生产
AIM 系统手册 63

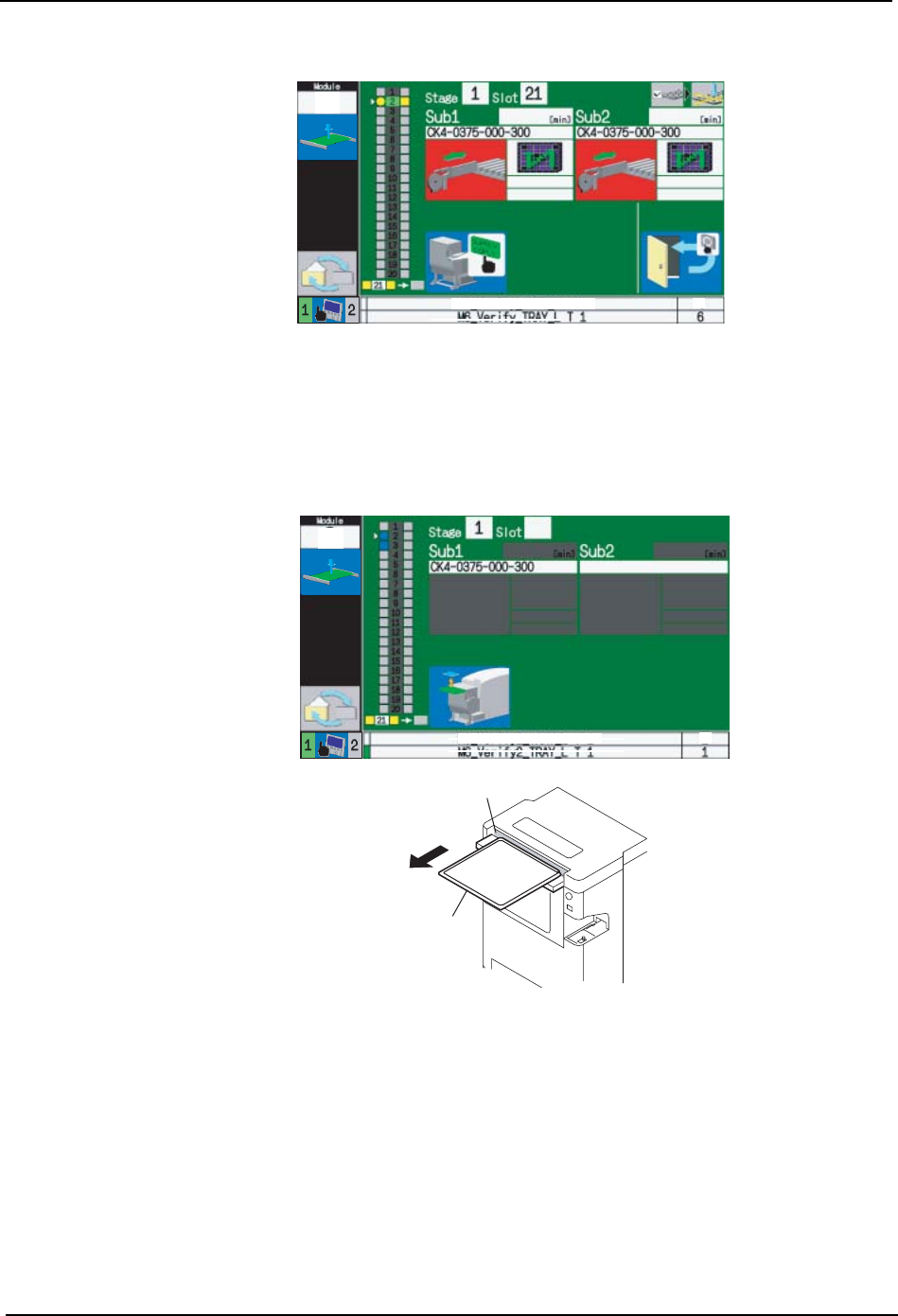

5. 将供应部复原后，画面就会改变。
6. 需要返回到料盘补充向导时，请按下操作面板的 OK 按钮。当按下 SUPPLY COPLT 按钮后
就会完成料盘的设置。
7. 在这之前，料盘单元 -L 内的料盘继续进行元件的供应。当料尽时，料盘托架就会移动到
排出部，因此请打开门回收料盘托架。（在附加软件的 [ 无停止供应功能 ] 设定中选择了
[ 使用托架排出部 ] 时）
注意 ) 在排出部有供料托架的状态时按下周期停止按钮时，料盘单元 -L 不进行向料盘箱的退避动作
而停止。按下 [ → ] 按钮后虽然转换到料盘安装画面，但是因为料盘箱不是处在退避位置所以
不进行元件的补充。进行元件补充时，请根据画面的向导取出排出部的供料托架后，按下周期
停止按钮。
备注 ) 当排出部没有料盘托架时，排出部的门被锁定。
备注 ) 在附加软件的机器功能设定中如果选择了 [ 无停止供应功能 ]-[ 使用供应部 ] 时，料盘托架移
动到供应部。请拉出供应部取出料盘托架。
