QD049-04 5. 换线
AIM 系统手册 147

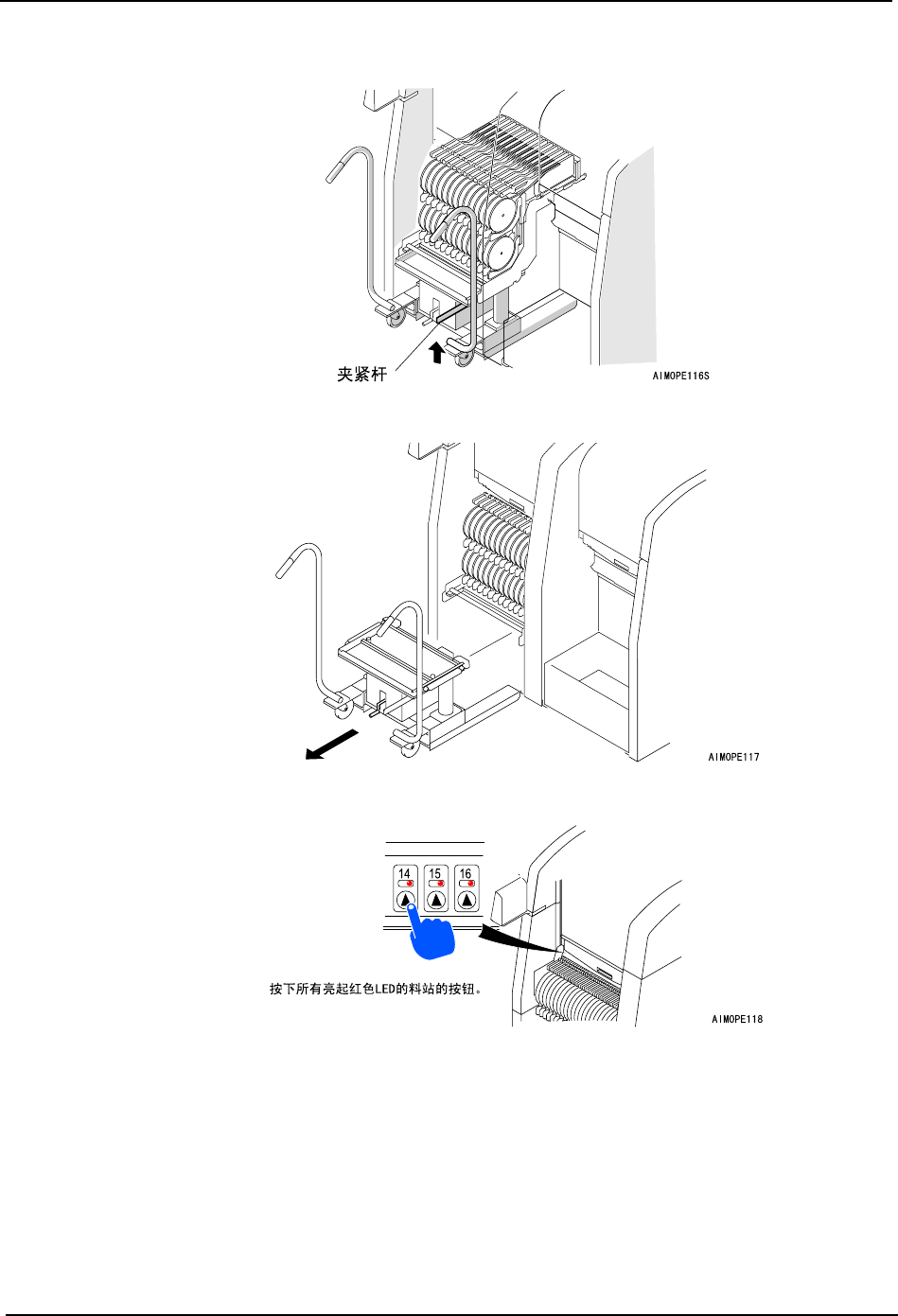

3. 请提起 PCU 的夹紧杆。
4. 慢慢地拉动 PCU。从料站托架拉离。
5. 请按下供料器安装按钮。
6. 将废料带盒安装到机器上。
5. 换线 QD049-04
148 AIM 系统手册
5.9 工作头的更换

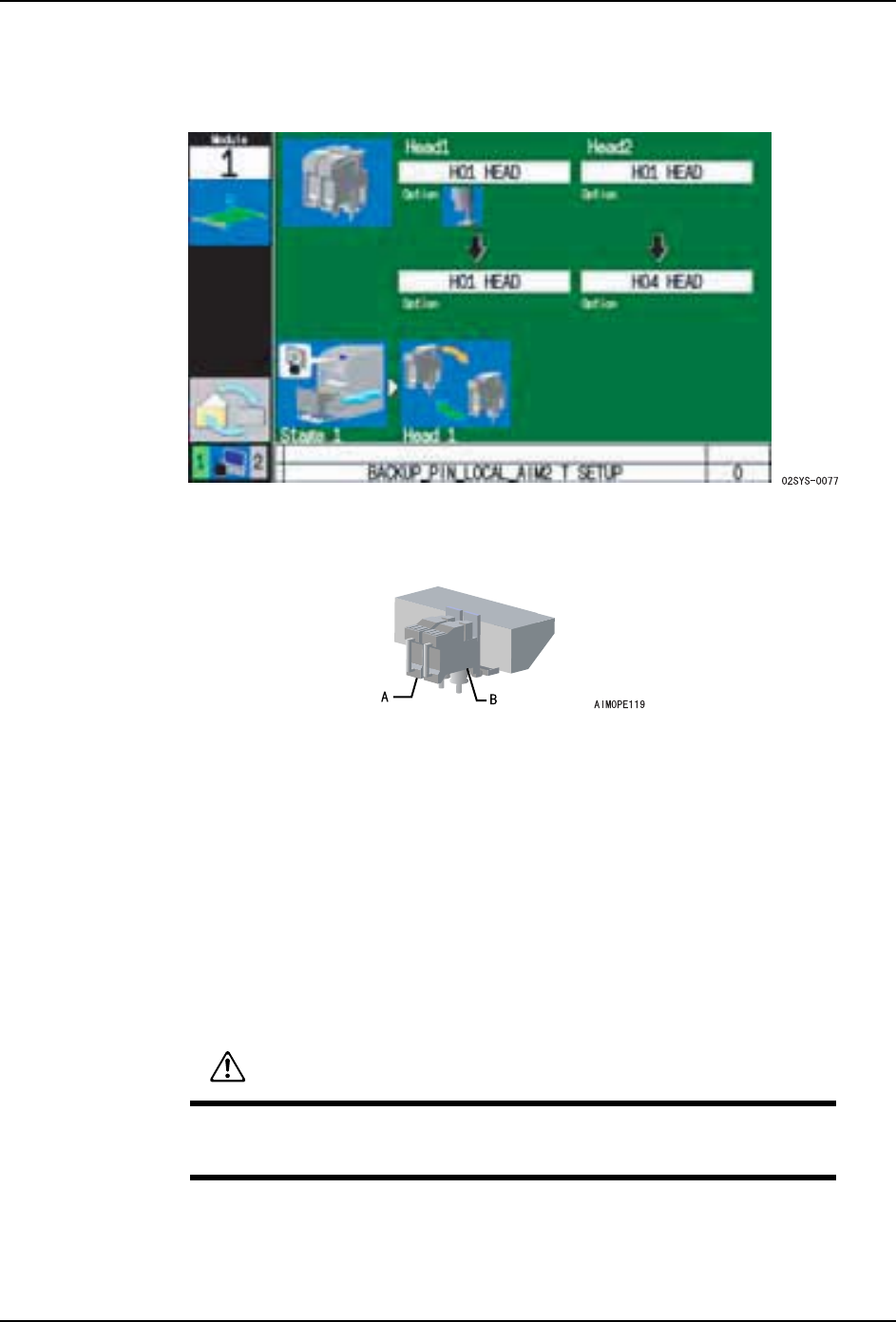

5.9.1 工作头更换的向导画面
备注 ) 根据 Job，必须更换贴装工作头的类型 （从 1 吸嘴工作头到 8 吸嘴工作头或从 8 吸嘴工作头到
单吸嘴工作头）。通常在更换工作头种类的同时，有必要进行吸嘴置放台的更换。
备注 ) 画面上所显示的 “A”“B”表示工作头的位置。
5.9.2 工作头的卸下和安装
1. 机器判断出需要更换工作头时，工作头更换示意图的背景变为蓝色，在操作向导画面上
显示卸下料站托架的向导。
备注 ) 如果是连接了料盘单元 -L 的模组，则显示卸下料盘单元 -L 的向导。请根据向导卸下料盘单元
-L。
2. 卸下料站托架。（详细请参照 [5.8.2 料站托架的卸下 ]。）
3. 显示工作头更换向导画面。
备注 ) 工作头移动到更换位置 （Side1 侧），工作头的电源被切断。
4. 打开安全门。
5. 想要使贴装工作头移动到容易操作的位置时，请不要直接握住工作头主体或手柄。请握
住 XY 滑块的框架。
注意
在打开安全门时，请完全提起。安全门停止在中途位置时，有可能落下造
成危险。
QD049-04 5. 换线
AIM 系统手册 149
6. 拔下连接到工作头上的插头。图中的数字表示插头的拔下顺序。
备注 ) 作为工作头的拆卸步骤，除操作向导画面所显示的指示以外，决不要拆下工作头的插头。没有
操作向导的显示或者在模组接通电源的状态下拆除工作头的插座时，有可能使工作头 / 模组产
生电气故障。
