QD049-04 4. 生产
AIM 系统手册 49

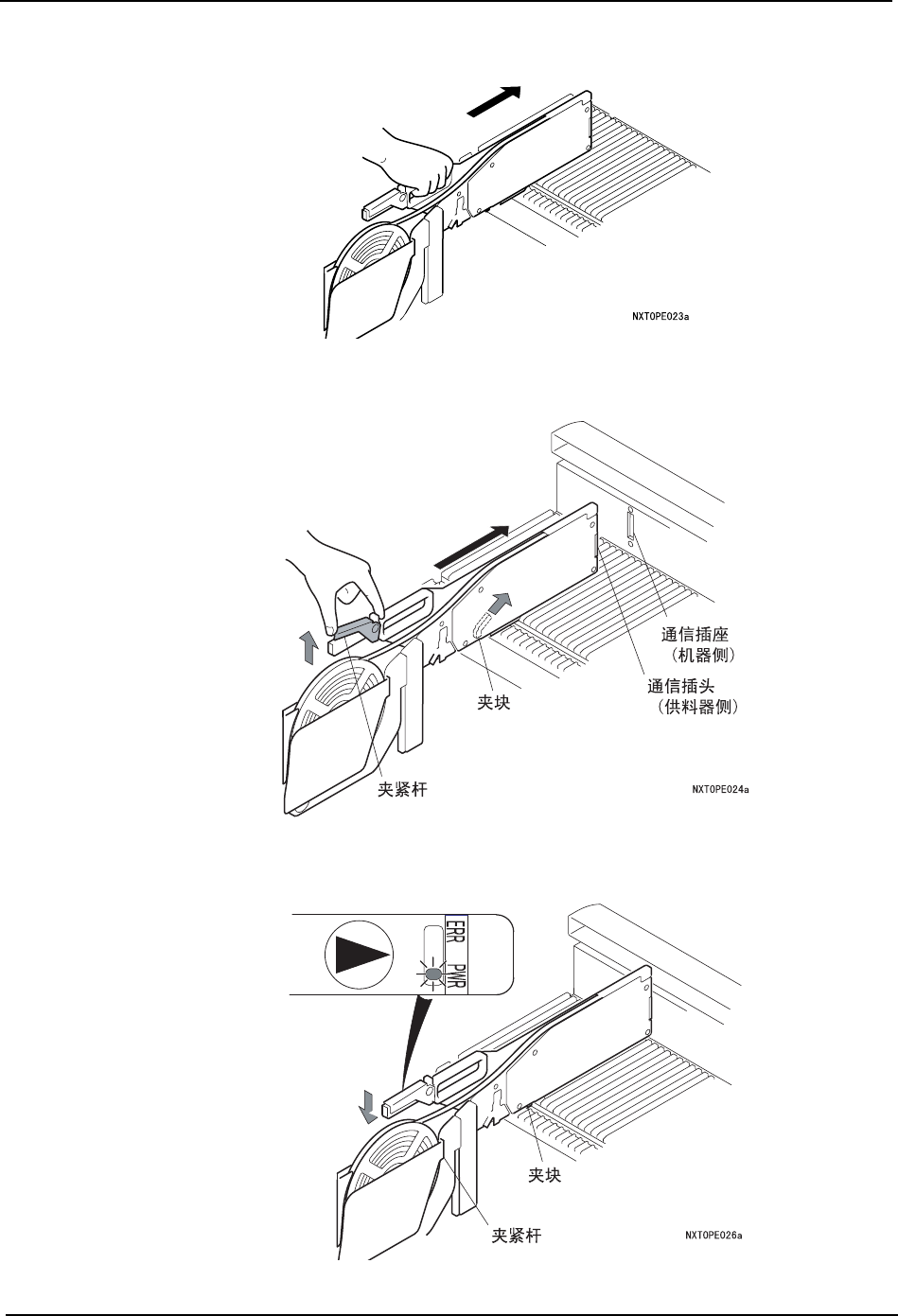

6. 以这种状态水平地将供料器推入料站托架的料站上。
7. 如下图所示抬起供料器的夹杆后，夹块被提起。在这种状态下，用力将供料器前端的通
信插头插入到料站托架一侧的插座中去。
8. 放下夹杆。夹块下降供料器被锁定，供料器的电源处于 ON。此时，确认供料器的 “PWR”
LED 亮灯。
4. 生产 QD049-04
50 AIM 系统手册
备注 ) 如果供料器被完全插到最里面，但夹块的锁定没有实际进行，就会造成设置在夹块部的传感器
没有打开，由于没有电源供应，PWR LWD 没有变成 ON。此时无法使用该供料器。
9. 供料器的安装结束后，请按下安装了供料器的料站 No. 的安装按钮。安装类型以及间距
正确的供料器被安装时，LED 变为绿色。
备注 ) 使用了 Fujitrax Verifier 时，不需要该操作。
14 15 16
᭭キ No.
ᅝ㺙ᣝ䪂
AIMOPE004
QD049-04 4. 生产
AIM 系统手册 51
4.7.3 动态次料站的使用
使用动态次料站 （Dynamic alternate feeder）时，当生产中的供料器处于料尽等不能进
行供应的状态时，吸取点转换到安装在代替用的供料器位置上的供料器，使生产能够继续进
行。
使用动态次料站时，需要 Fujitrax verifier。
Fujitrax 的设定
1. 使用开始菜单的快捷键，打开 Kit Line Configuration 编辑器。
2. 在用户 ID 栏中输入 “FUJIADMIN” ，输入正确的密码和主数据库的服务名。
3. 单击 [OK] 就会显示出 [Kit Line Configuration] 画面。
4. 从画面的左面中选择对象的 AIM 机器。右侧显示出设定画面。
5. 选择 [Dynamic Alternate Feeder] 数据单元单击向下的箭头后，就会显示出设定项目。
6. 下表表示设定的内容。此处，请选择 [ON(Look For Removable)]。
7. 对其他的 AIM 机器也进行同样的设定。
8. 从 [ 文件 ] 菜单中选择 [ 保存 ]，将文件保存到数据库中。
9. 从 [ 文件 ] 菜单中选择 [ 结束 ]。结束 Kit Line Configuration 编辑器。
10.请重新启动 Fujitrax Central Server。
Setting Description
ON (Look For Removable) 生产中的初始供料器处于料尽预告等的警告状态
或者无法吸取元件的状态时，能够使用下一供料
器的模式。
ON (Keep Alt Feeder) 与生产中的初始供料器的状态无关，能够使用下
一供料器的模式。
Off 不使用动态次料站的模式。
