QD049-04 4. 生产 AIM 系统手册 81 注意事项 在安装了料盘单元 -L 的模组中应用时，请注意以下事项。 a. 请不要在子料站 2 侧上安装厚 度超过 22 mm 的料盘。 被吸嘴吸取的元件有可能与料盘 发生干涉。 b. 如果是宽度为 252 mm 以上的料盘， 在子料站 1 侧上安装厚度超过 22 mm 的料盘时也 有可能发生干扰。 c. 对于需要分割影像取入的大元件， 不进入元件废弃箱进行废弃 。 请指定排出轨道进行…
4. 生产 QD049-04
80 AIM 系统手册

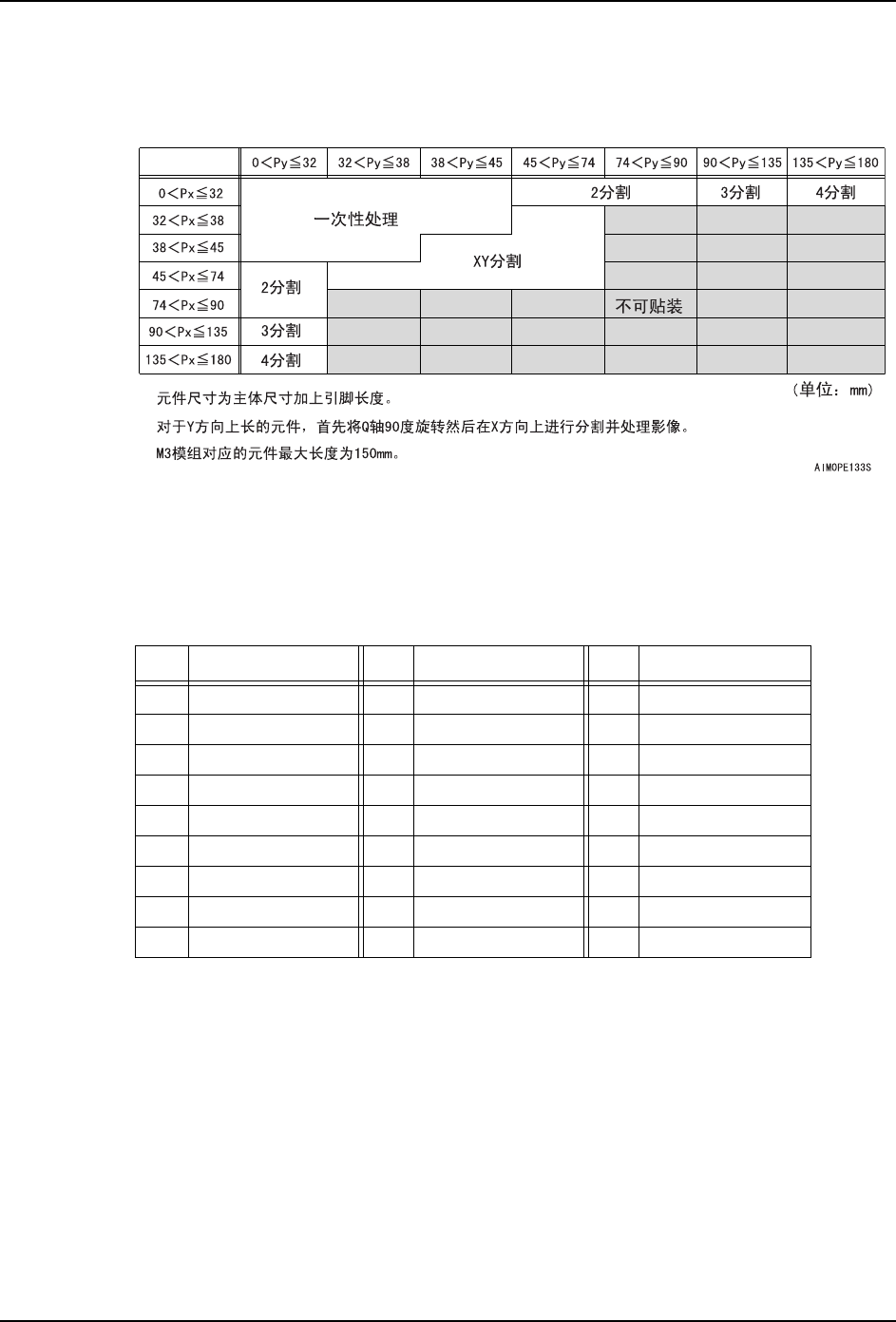

4.11.7 H01 工作头运转时的 4 分割影像处理 （AIM V3.31 以后）
用 H01 工作头进行生产时，对大尺寸的元件进行分割读入影像，并进行影像处理。通过使用
分割 （最大为 4 分割），在 H01 工作头运转时能够处理的元件尺寸如下。
备注 ) 在双模组生产时不进行分割影像处理。双模组生产时可以进行贴装的元件的最大尺寸为
38*45mm。
备注 ) 对于进行分割影像处理的元件，预旋转动作变为无效。
备注 ) 分割影像处理时，不进行元件方向的检查。
另外，对应元件的种类如下所示。
VT = Vision Type
VT 元件种类 VT 元件种类 VT 元件种类
18 MPA 130 主体黑色 BGA 150 白色接插件
100 IC 引脚元件 135 主体黑色 BGA 153 白色接插件
105 IC 引脚元件 230 主体黑色 BGA 155 白色接插件
123 IC 引脚元件 235 主体黑色 BGA 158 白色接插件
128 IC 引脚元件 131 主体白色 BGA 152 黑色接插件
143 CCGA 136 主体白色 BGA 157 黑色接插件
148 CCGA 231 主体白色 BGA 232 TBGA
144 LGA 236 主体白色 BGA 237 TBGA
148 LGA 240 MPA 252 全能的
QD049-04 4. 生产
AIM 系统手册 81
注意事项
在安装了料盘单元 -L 的模组中应用时，请注意以下事项。
a. 请不要在子料站 2 侧上安装厚度超过 22 mm 的料盘。被吸嘴吸取的元件有可能与料盘
发生干涉。
b. 如果是宽度为 252 mm 以上的料盘，在子料站 1 侧上安装厚度超过 22 mm 的料盘时也
有可能发生干扰。
c. 对于需要分割影像取入的大元件，不进入元件废弃箱进行废弃。请指定排出轨道进行
废弃。
4. 生产 QD049-04
82 AIM 系统手册
4.11.8 自动支撑销配置功能 （AIM V3.31 以后）
内藏在贴装工作头中的吸取爪进行支撑销的吸取，并配置到支撑板上的功能。使用该功能
时，贴装工作头及搬运轨道必须支持自动支撑销配置功能。
· 贴装工作头：拥有支撑销配置用吸取爪的工作头
· 搬运轨道：拥有销支架的搬运轨道
· 支撑板：支持支撑销自动配置的支撑板
另外，建议与电路板停止位置补正功能同时使用。
自动支撑销配置功能设定步骤
1.Job 的编辑
设定 Machine Configuration 内的 [BackupPlate] 项目。详细内容请参照 AIM 编程手册。
2. 附加软件的设定
a. 请启动附加软件。
b. 请选择 [ 在线监视器 ] 画面上的对象机器的名称。
c. 请直接输入用户 ID 或者通过选择框指定。
d. 请正确输入密码后单击 [ 注册 ]。
e. 请选择菜单的 [ 模组功能设定 ]。显示设定画面。
f. 请选择下拉式菜单的 [ 自动支撑销设定 ]。
g. 在 [ 自动支撑销 ON/OFF] 中设定 [ON]。
h. 在 [1 通道中的自动支撑销的使用数 ] 中，设定生产中使用的支撑销数量。
i. 请单击 [ 设定到机器 ]。
j. 如果设定内容被传输到机器，请单击 [ 关闭 ]。
