QD049-04 7. 附加软件 AIM 系统手册 209 3. 输入用户的密码并单击 [Login]。注册后，所选择的机器 / 模组处于被选择的状态。显示出机器附加画面。在画面的左下方显示出可以执行的指令，在画面的右下方显示出有关选择项目的详细内容。 AIMAS0017E A

7. 附加软件 QD049-04

208 AIM 系统手册

7.11 机器设定软件的启动

使用机器设定软件，可以进行机器功能设定、获取机器信息、固有值管理、远程控制操作。

由于使用这个功能后该操作被反映到机器上，请在注册后访问这些指令。

7.11.1 机器设定软件的启动

1. 从在线监视器画面中单击要使用机器设定软件的机器名或者模组号码后，显示出机器设

定软件的注册画面。

2. 直接输入或者从选择框中指定用户名。

AIMAS0017E

AIMAS0018E

QD049-04 7. 附加软件

AIM 系统手册 209

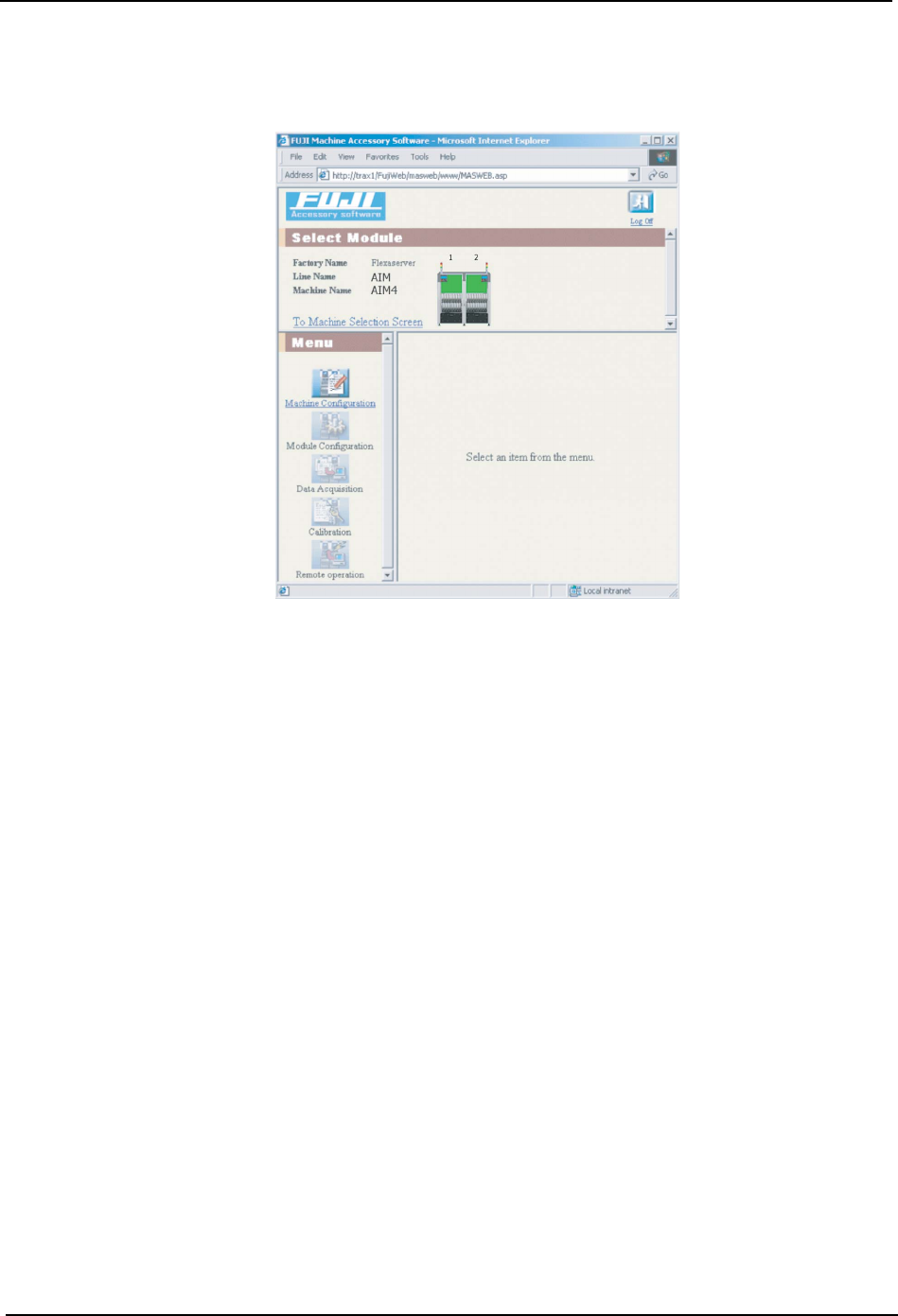

3. 输入用户的密码并单击 [Login]。注册后，所选择的机器 / 模组处于被选择的状态。显示

出机器附加画面。在画面的左下方显示出可以执行的指令，在画面的右下方显示出有关

选择项目的详细内容。

AIMAS0017E

7. 附加软件 QD049-04

210 AIM 系统手册

7.11.2 机器单位的功能设定

在此所设定的内容反映到所有的机器上。

1. 从 [ 菜单 ] 中单击 [ 机器功能设定 ] 后，在附加软件和机器之间就会进行通信，附加软

件接收机器信息。接收机器信息后，显示机器功能设定画面。

2. 从 [ 种类 ] 的选择框中选择设定变更项目的类型。选择种类后，在一览表中所显示的内

容自动地被变更，使之与所选择的种类相一致。

3. 在各个项目上进行必要的设定。有关设定内容的详细情况，请参照 [ 附加软件操作手册

（在线手册）]。

4. 设定结束后单击 [Send to Machine]，将新的设定内容传送给机器。传送中操作画面变为

种类说明

Fujitrax 设定设定机器是否使用 Fujitrax。使用 Fujitrax

时，有必要进行基本设定。

补件次数设定在停止机器前进行补件的次数。

信号塔设定进行机器的各个状态的信号塔点亮 / 蜂鸣器音的

条件设定。

拼板跳过设定不要对拼板上的电路板进行贴装时，设定要跳过

的电路板。

次料站转换条件设定转换到次料站（供料器或者料盘）时的条

件。

F 定位点读取的设定当 F 定位点读取成为影像处理错误时，变更拍摄

条件后探索使影像处理变成正常的条件并设定。

AIMAS0002E
