7.5.2 生产信息的详细内容
在运转监视器上，单击有箭头的图标可以确认生产线的过去 24 小时的运转状态。在这个画
面上能够显示 3 种类型的信息。单击 [ 状态 ] 的箭头图标后，显示出所选择生产线的 [ 趋势
]页面。
用蓝色表示当前选择中的信息标记。选择在标题栏下面的深蓝色部分中所显示的信息名后，
就会切换到该项目的信息页面。

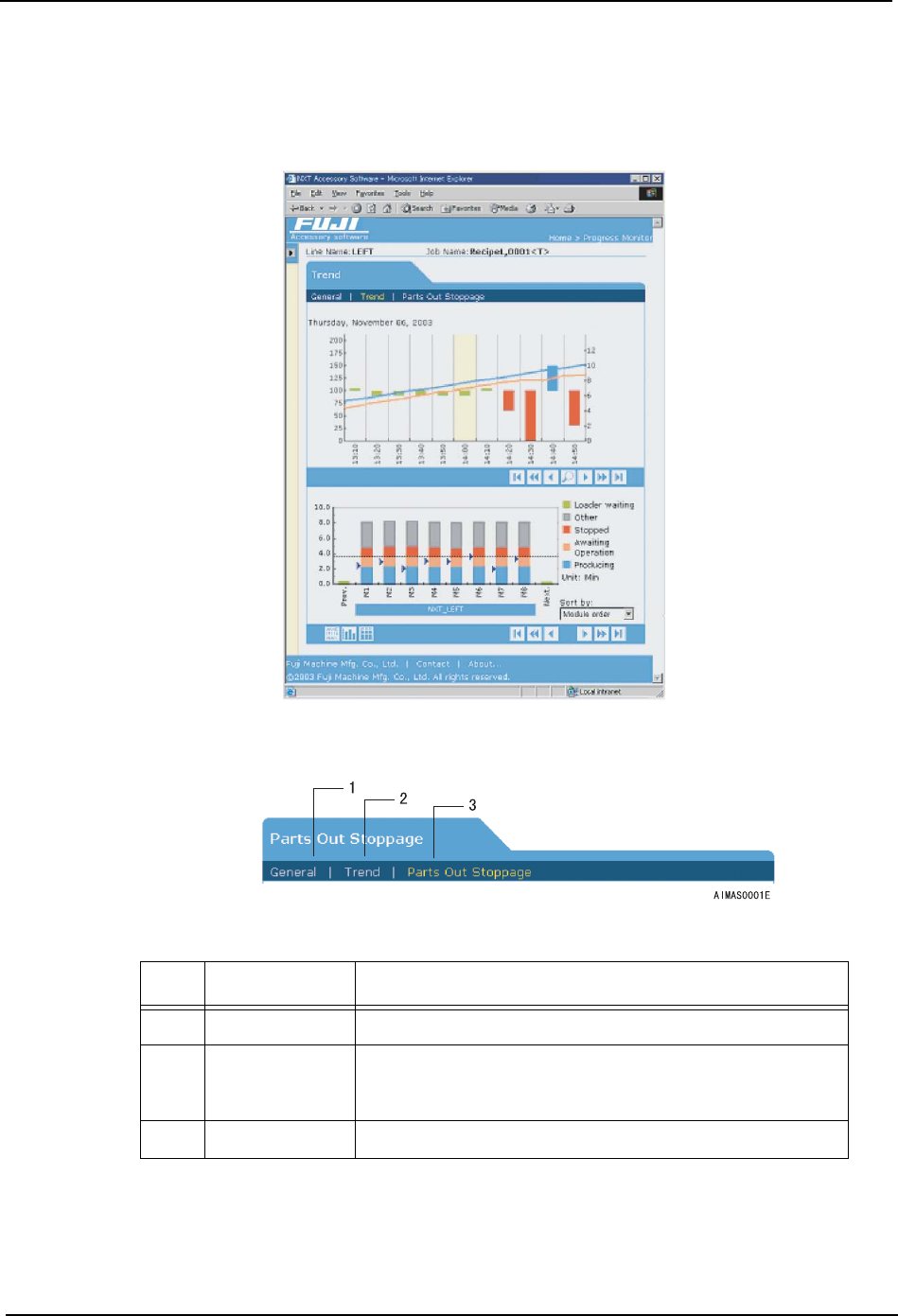

能够显示用于确认运转状况的以下 3 个信息页面。
号码 名称 说明
1 一般 显示 Job 名、生产线名、计划状态等一般的信息。
2 趋势 是初始画面。在页面上部显示出到现在为止的生产块数
进展图表。在页面下部、显示出在图表中所选择区间的
各个机器 （模组）的信息。
3 料尽停止 以各个时间段显示由于料尽而产生的停止时间。
AIMAS0006E
7. 附加软件 QD049-04
188 AIM 系统手册
单击下述的各种箭头键后，可以变更显示信息的期间。
按钮 说明
移动到可以显示的前端 ( 左端 ) 的区间。
将显示内容向左移动 1 个区间。
将显示内容向右移动 1 个区间。
将显示内容向左移动 6 个区间。
将显示内容向右移动 6 个区间。
移动到可以显示的末尾 ( 右端 ) 的区间。
仅仅是对趋势图有效的图标。点击后，区
间的时间单位分别从 1 小时切换到 10 分
钟、或者从 10 分钟切换到 1 小时。
QD049-04 7. 附加软件
AIM 系统手册 189
趋势信息
[ 趋势 ] 页面的上部显示图表，下部显示所选择期间内的有关模组的信息。

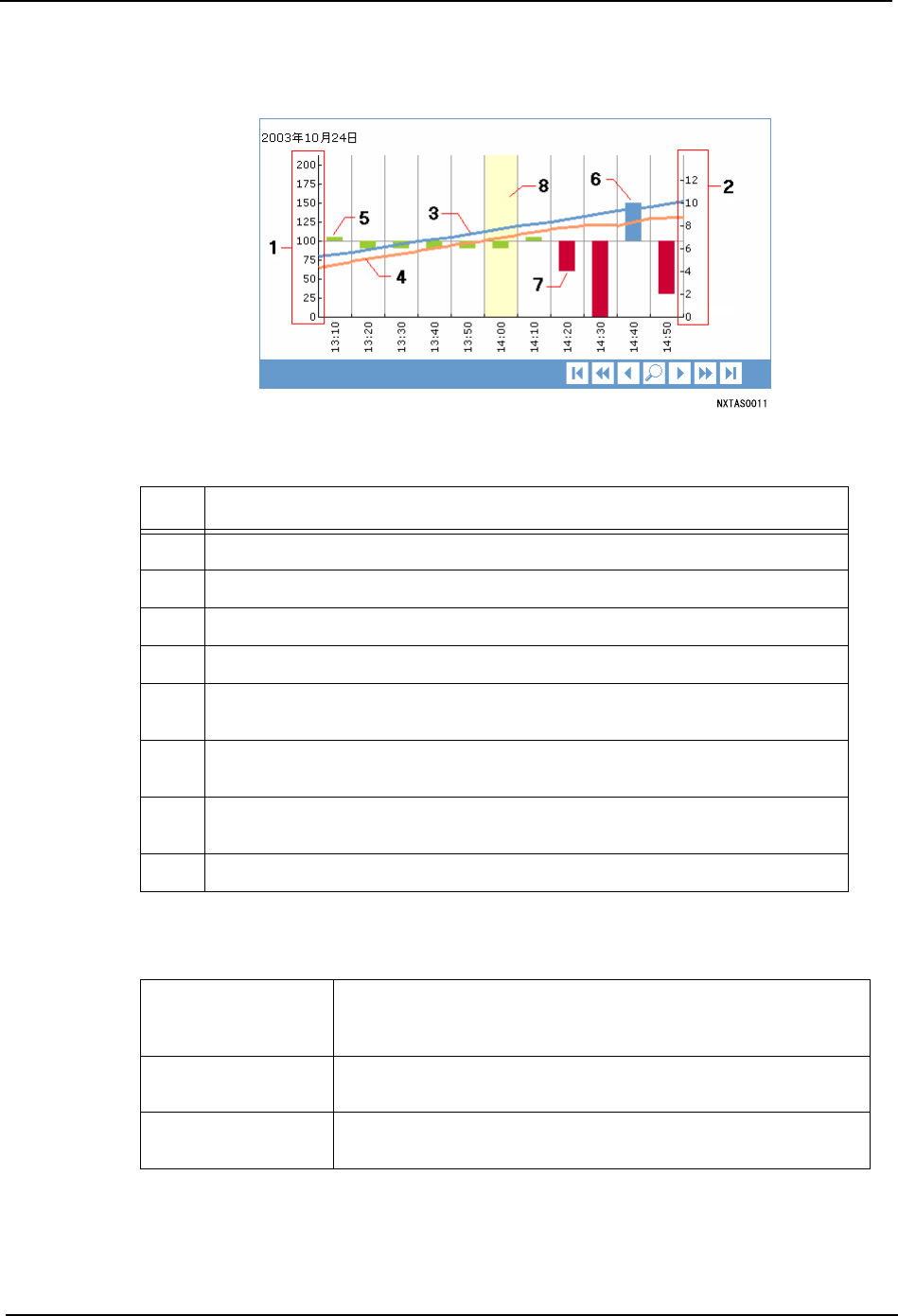

在页面上部所显示的图表表示各个单位时间段的电路板的生产总数和生产预定生产块数所
需要的时间。
在 [ 趋势 ] 页面的下部显示出模组的详细信息。这个区域的显示方法有表格显示、柱形图显
示、应用显示的 3 种方法。在初始状态下，打开 [ 趋势 ] 页面后，显示出应用画面。
一般信息
在 [ 一般 ] 的页面上，显示有关当前生产中的 Job 信息。在画面上方，显示出预定生产块
数、生产结束时间以及预定周期时间。另外，在画面下方，显示出电路板生产完成块数、预
号码 说明
1 左端的数字表示电路板的生产总数。
2 右端的数字表示单位时间内的电路板的生产块数。
3 浅蓝色的折线表示在计划时间内应该生产的电路板的生产总数。
4 橘黄色的折线表示实际生产成绩的进展。
5 绿色的柱形图表示在单位时间内进行的定额生产。表示生产基本上是按单
位时间的定额进行的。
6 蓝色的柱形图表示在单位时间内进行了超过定额的生产。柱的中心线向上
方越长，表示完成率超过预定的程度越高。
7 红色的柱形图表示在单位时间内没有完成定额生产。柱的中心线向下方越
长，表示完成率没有达到预定的程度越高。
8 当前所选择的区间以奶油色涂满。
应用显示 将各个模组的运转状况以各种颜色的柱形图表示。在各栏旁边
的箭头，表示基于电路板的实际生产时间的周期时间。单击这
个图表后，显示出关于生产或者生产时间以外的详细信息。
表格显示 将各个模组的周期时间按平均时间、最短时间、最长时间区
分，将周期时间最长的模组用橘黄色表示。
柱形图显示 将各个模组的周期时间按平均时间、最短时间、最长时间区分
并用柱型图表示。蓝色的箭头表示各个模组的目标周期时间。
