4. 生产 QD049-04 46 AIM 系统手册 16.慢慢的将旧料带 卷到新料卷上， 将料卷安装到料 卷托架上。 17.把料卷托架返回 到原来的位置。 18.使用 Fuji trax 时，触摸 Kit Handy 上显 示的信息后，就会在 Fujitrax 上报告 料带拼接 操作结束。 NXTSPL009a
QD049-04 4. 生产
AIM 系统手册 45

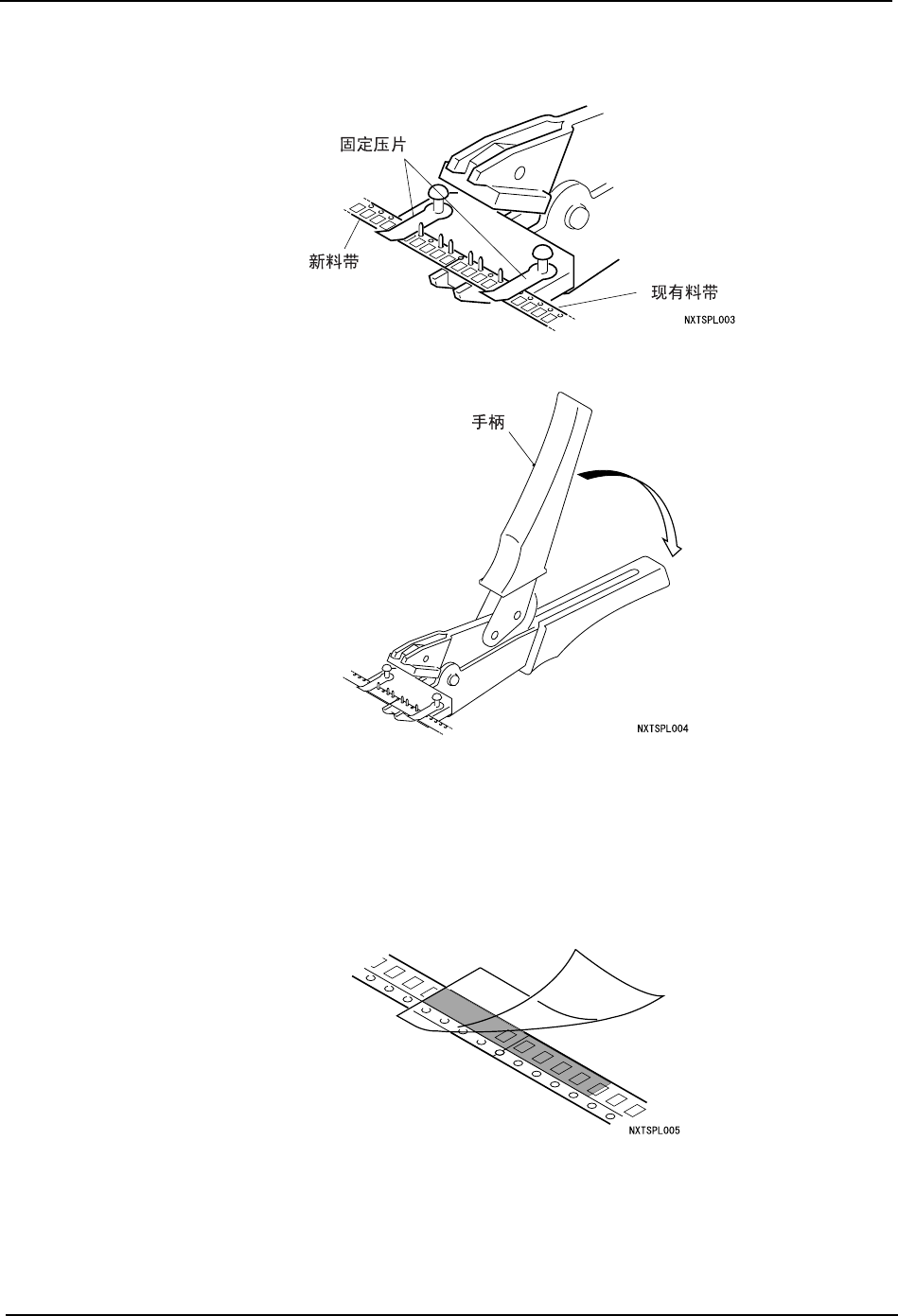

11.在表面薄膜向上的状态下，使料带前端正好处于料带拼接用薄片的正中间将新料带放在
料带拼接工具上， 为使料带不产生偏移用固定压片压住。
12.紧紧握住料带拼接工具的手柄，用料带拼接用薄片连接双方的料带。
备注 ) 握住手柄时，请注意不要夹住手指或身体的其他部位以免受伤。
13.使用在料带拼接工具上的销。将料带拼接表面薄膜与拼接的料带的孔相吻合并覆盖在接
缝上后压下去，将料带固定在该位置上。
备注 ) 请使用与料带拼接的料带的宽度相吻合的表面薄膜尺寸。
14.缓慢地将料带拼接料带的表面薄膜上的表面的蓝色部分剥离。留下已结合在料带上的黄
色胶纸。
15.拆下料带拼接工具的固定压片，缓慢地将料带拼接后的料带从料带拼接工具上取下来。
4. 生产 QD049-04
46 AIM 系统手册
16.慢慢的将旧料带卷到新料卷上， 将料卷安装到料卷托架上。
17.把料卷托架返回到原来的位置。
18.使用 Fujitrax 时，触摸 Kit Handy 上显示的信息后，就会在 Fujitrax 上报告料带拼接
操作结束。
NXTSPL009a
QD049-04 4. 生产
AIM 系统手册 47
4.7.2 供料器的更换
在生产中发生料尽时，显示出以下画面。
备注 ) 在 AIM 机器上，可以不停止机器的运转而进行供料器更换。
1. 如果安装在前面门上的 LED 点亮 , 则说明该料站 No. 的供料器需要更换或者检查。确认
红色的 LED。抬起供料器的夹杆后夹块松开，供料器的电源 OFF。
2. 在抬起夹紧杆的同时，将供料器朝自己方向水平拉出。
注意 ) 请一定要在提起夹紧杆后拉供料器。没有提起夹紧杆而用力拉供料器，会造成接插件的接触不
良及供料器内部的电路板损坏。
