4. 生产 QD049-04
46 AIM 系统手册

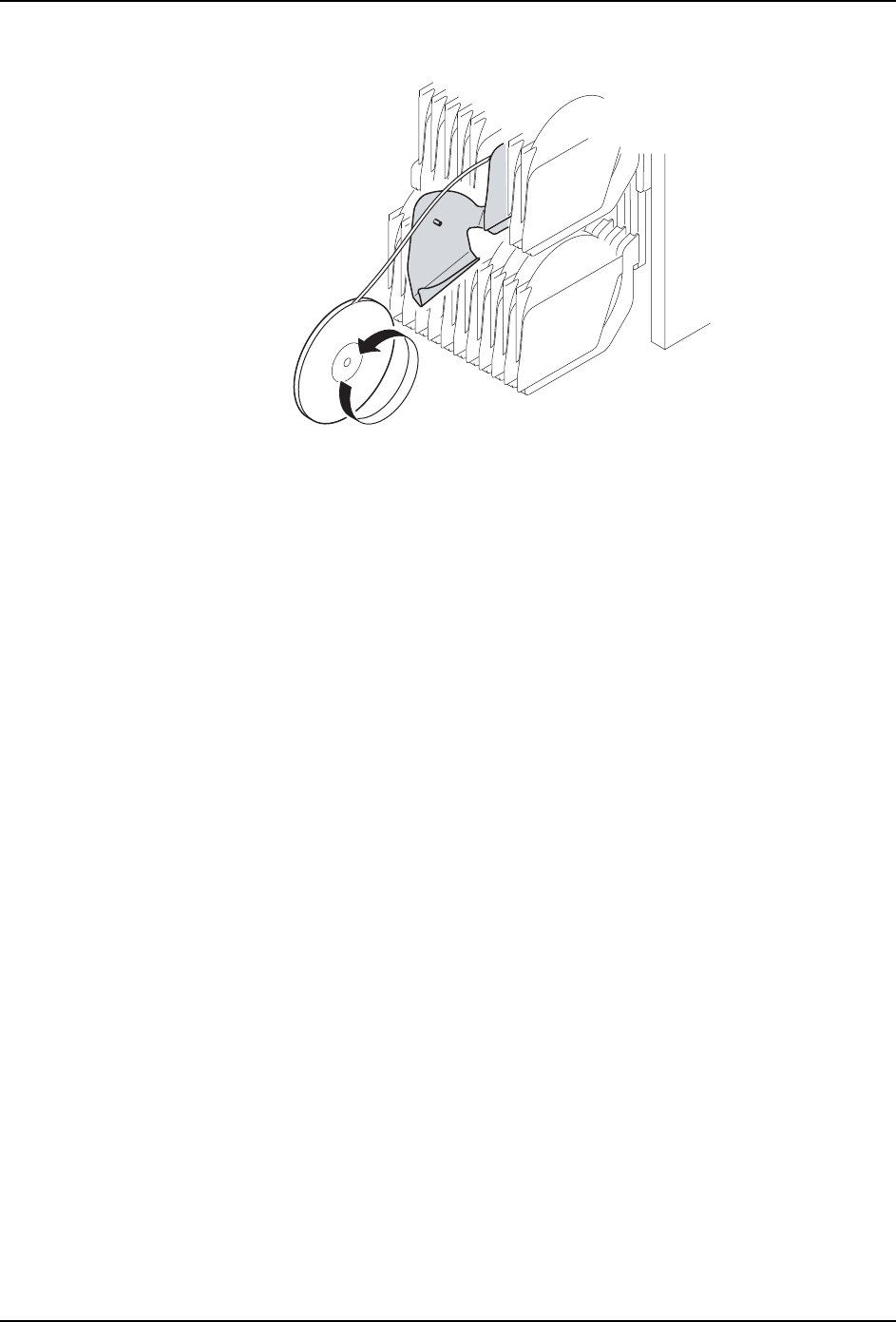

16.慢慢的将旧料带卷到新料卷上， 将料卷安装到料卷托架上。
17.把料卷托架返回到原来的位置。
18.使用 Fujitrax 时，触摸 Kit Handy 上显示的信息后，就会在 Fujitrax 上报告料带拼接
操作结束。
NXTSPL009a
QD049-04 4. 生产
AIM 系统手册 47

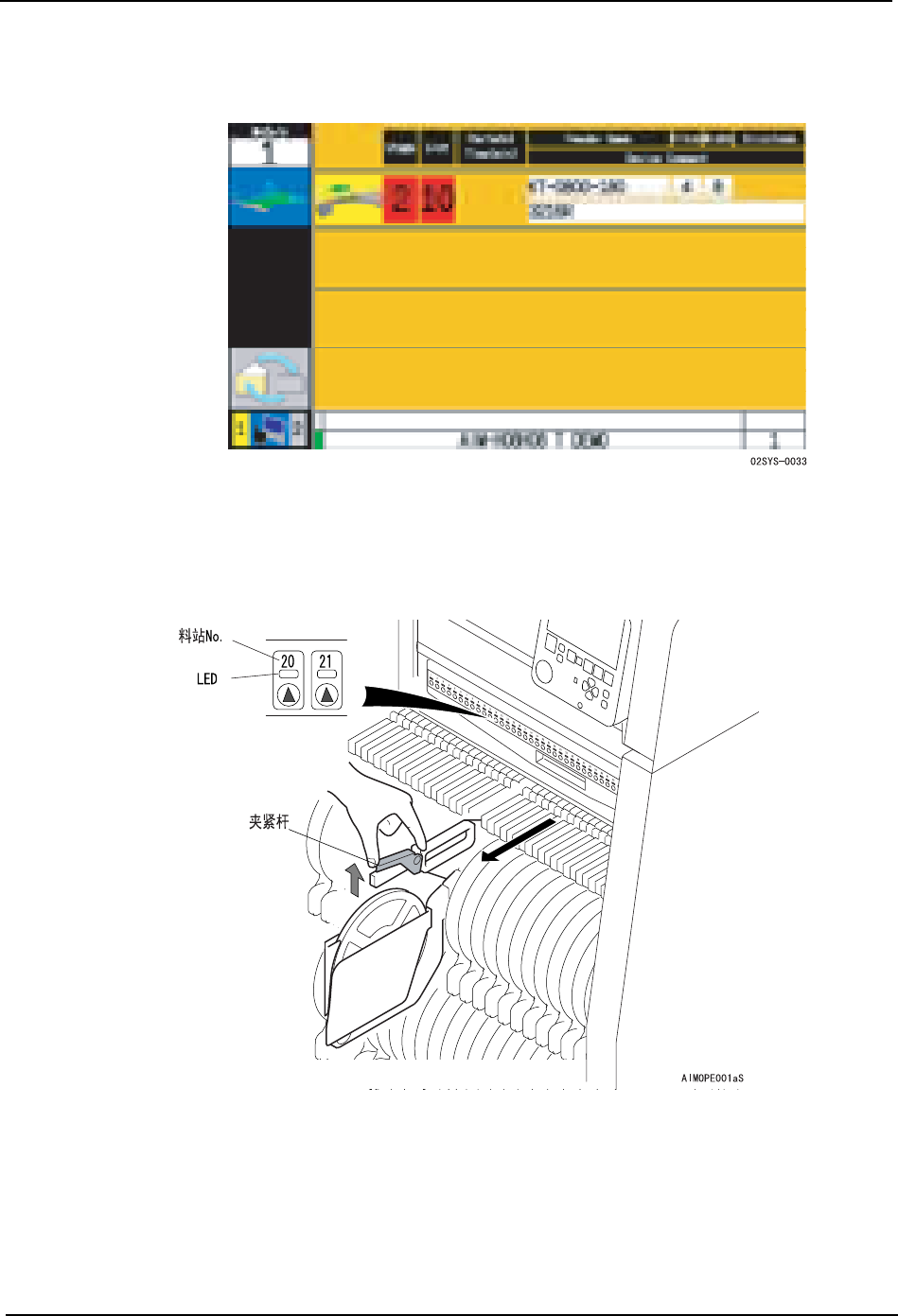

4.7.2 供料器的更换
在生产中发生料尽时，显示出以下画面。
备注 ) 在 AIM 机器上，可以不停止机器的运转而进行供料器更换。
1. 如果安装在前面门上的 LED 点亮 , 则说明该料站 No. 的供料器需要更换或者检查。确认
红色的 LED。抬起供料器的夹杆后夹块松开，供料器的电源 OFF。
2. 在抬起夹紧杆的同时，将供料器朝自己方向水平拉出。
注意 ) 请一定要在提起夹紧杆后拉供料器。没有提起夹紧杆而用力拉供料器，会造成接插件的接触不
良及供料器内部的电路板损坏。
4. 生产 QD049-04
48 AIM 系统手册

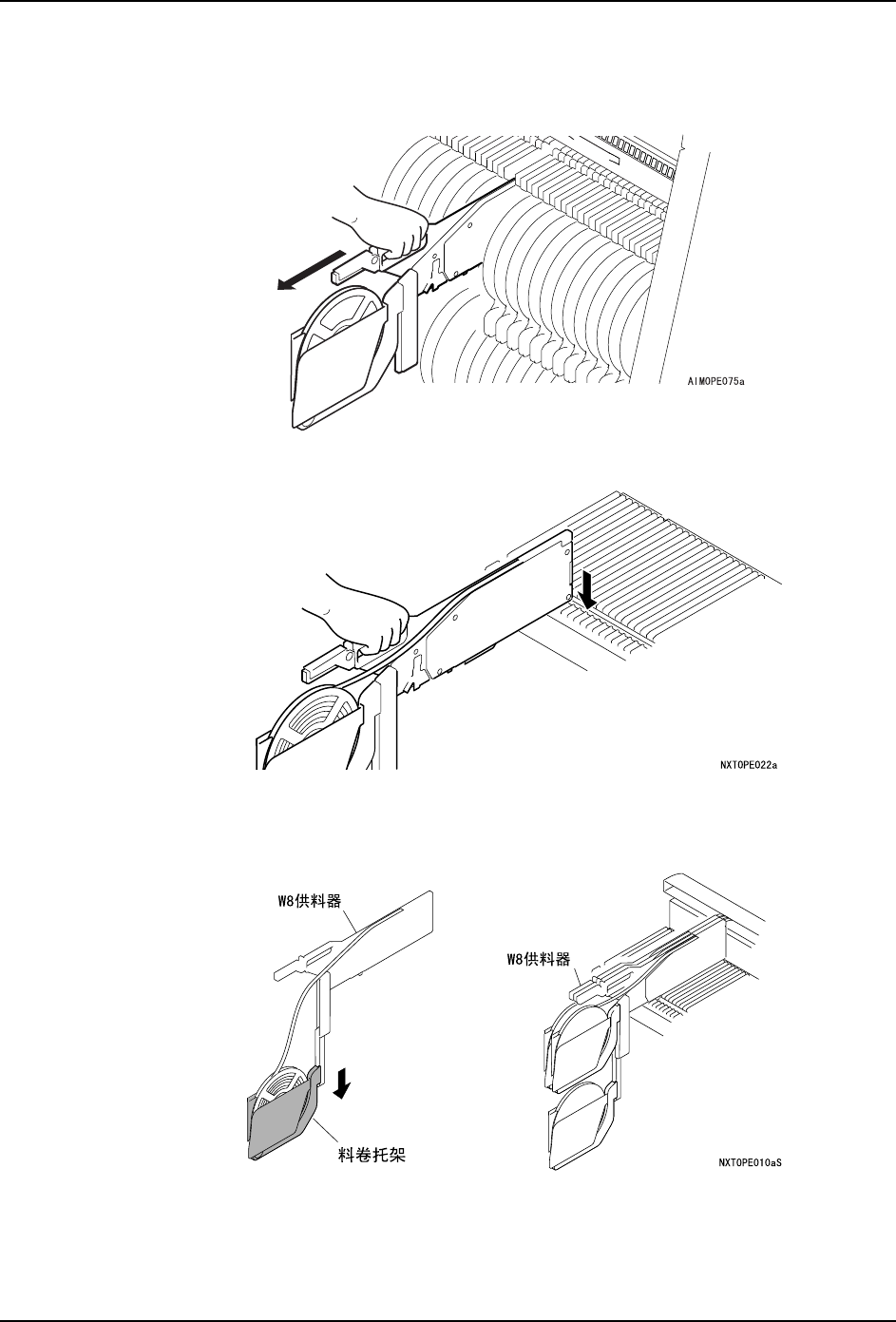

3. 请继续用力握住供料器的手柄，向身体侧拉出。
注意 ) 为了防止供料器落下，拉出时请用力握住手柄。
4. 将安装有新元件的供料器安放到料站上。将供料器的滑动部放置到料站托架的料站上。
5. 在使用带有 7 英寸料卷托架的 W8 供料器时，请每隔 1 根将供料器的料卷托架向下拉伸。
料卷托架向下拉伸的供料器无论奇数料站还是偶数料站均可。
