5.3.2 供料器的卸下和安装
1. 如果前面门上的 LED 点亮 , 则说明该料站 No. 需要更换或者检查供料器。有必要更换供
料器时如下图所示，提起供料器的夹杆后夹块松开，使供料器的电源 OFF。
备注 ) 当供料器的元件或安装位置是正确的而没有必要进行供料器更换时，请按下在其供料器位置上
SET 以解除红色 LED 的点亮。
2. 提起夹杆，将供料器朝自己方向水平拉出。
注意 ) 在拆下供料器时，请一定要在抬起夹杆后拉出供料器。不抬起夹杆用力拆下时，就会引起接插
件的接触不良，造成供料器内的电路板破损。
3. 继续用力握住供料器的手柄朝自己方向拉出。
注意 ) 为了不使供料器落下，在拉出时请用力握住手柄。
5. 换线 QD049-04
116 AIM 系统手册
4. 将安装有正确元件的供料器，或者预先安装有正确元件的新供料器导轨放在料站托架的
料站上。
5. 在使用带有 7 英寸料卷托架的 W8 供料器时，请每间隔 1 根将供料器的料卷托架向下拉
伸。料卷托架向下拉伸的供料器无论奇数料站还是偶数料站均可。
6. 以这种状态水平地将供料器推入料站托架的料站中。
QD049-04 5. 换线
AIM 系统手册 117

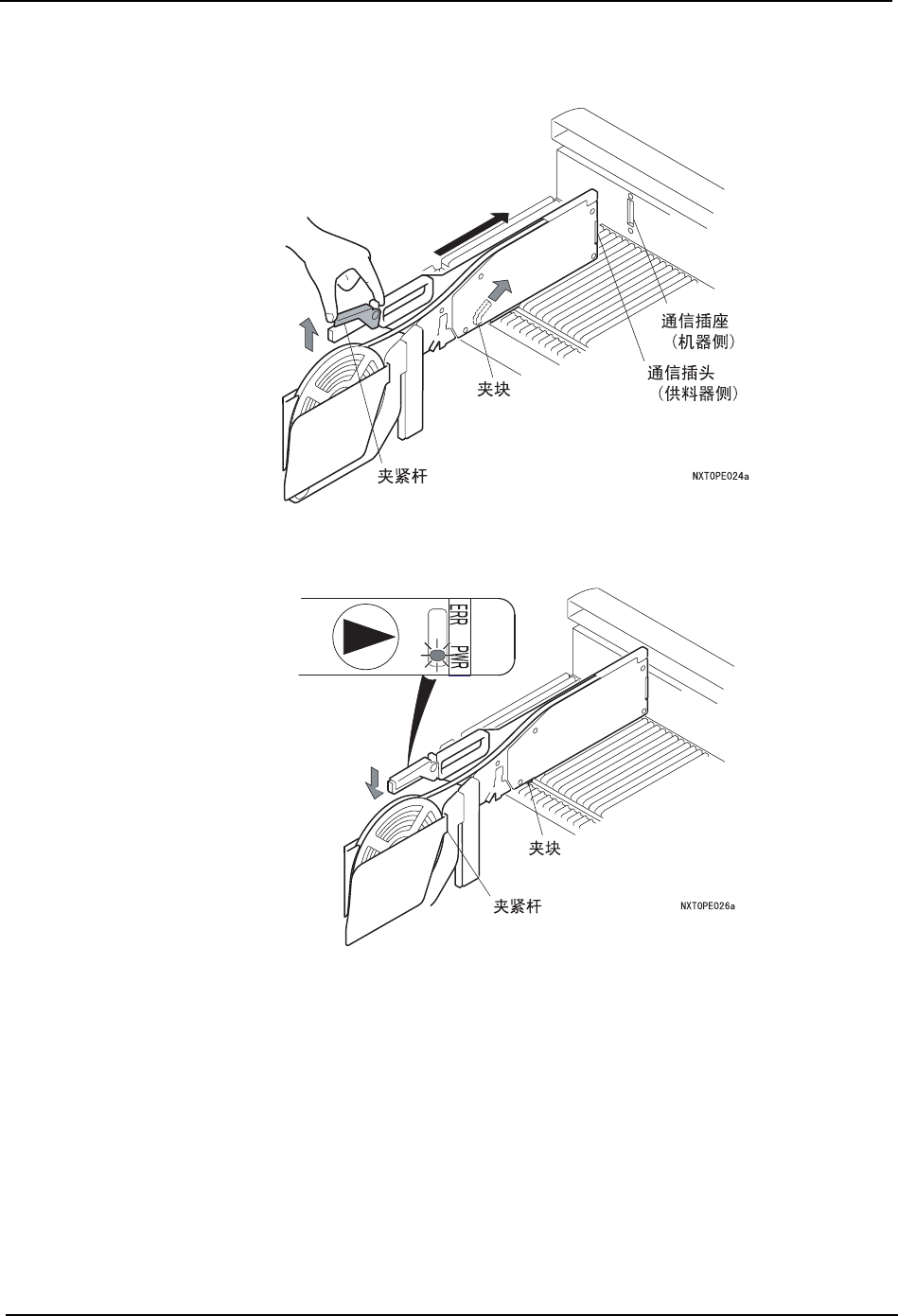

7. 提起供料器的夹杆后，夹块被提起。在这种状态下，用力将供料器前端的通信插头插入
到料站托架一侧的插座中。
8. 按下夹杆。夹块下降后供料器被锁定，供料器电源 ON。这时，请确认供料器上面的“PWR”
LED 点亮。
备注 ) 即使供料器被完全地压入到最里面，如果夹块没有被完全锁定时，设置在夹块部位的传感器将
不能 ON，电源没有被供应，PWE LWD 不会 ON。在这种情况下不能使用该供料器。
