4. 生产 QD049-04

70 AIM 系统手册

如果位置 A、B 双方发生料尽时

在料盘单元 -M 两侧搭载中，如果在位置 A、B 的双方中发生了料尽时，机器变成元件补充等

待状态并停止运转。以下说明这种情况时的操作步骤。

1. 操作画面上显示先发生料尽的位置侧的补充向导。请根据向导补充料盘元件。

备注 ) 这里，即使取出空料盘并按下操作面板的 OK 按钮，补充动作也不会结束。

2. 当补充结束时机器就会开始重新运转，并变成只是单侧位置的补充等待状态。

备注 ) 上表表示位置 A 先发生料尽，并进行了补充的情况。

3. 操作画面上显示另一方位置侧的补充向导，请根据向导补充料盘元件。以上完成位置 A、

B 的元件补充。

另外，由于现生产 Job 即将结束，想要使用各自料盘单元内剩余的元件继续生产时，请从位

置 B （后发生料尽的一侧）中拔下相同种类的料盘，设置到位置 A 中。

设置后，请按下操作面板的 OK 按钮后，在设置的料盘中执行吸取点指定。详细请参照 [5.5.3

机器上指定吸取点 ]。

Slot

QD049-04 4. 生产

AIM 系统手册 71

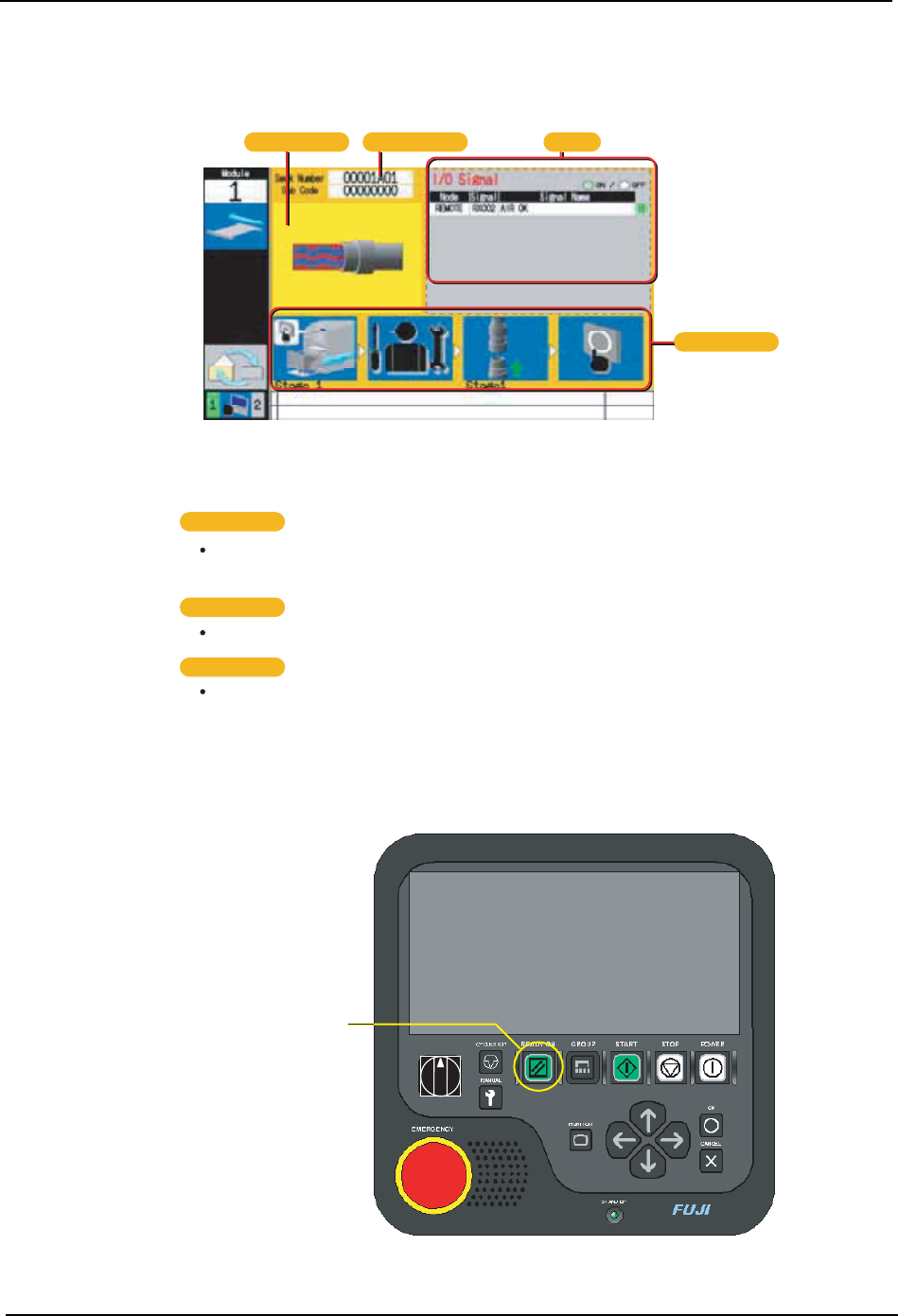

4.10 发生错误的处理

当发生了某种异常后，就会显示出错误画面。

发生错误时，请参考下述的示意图委托维修保养人员或者技术员排除错误原因。

1. 必要时，请按 READY ON 恢复通常的生产。

6<6D

⇣Ᏹේ࿃

Seek Number

6HHN1XPEHU

ᓖᐌॳ಴

ᓖᐌ㾷䰸ℹ偸

⬏䴶ᰃᓖᐌ৥ᇐⱘϔϾ՟ᄤǄ

ֵᙃ

ҹ⼎ᛣ೒ᰒ⼎ᓖᐌⱘॳ಴៪ᓖᐌⱘऩܗǄ

䖭䞠ˈ㸼⼎থ⫳њⓣ⇨Ǆ

ᓖᐌⱘॳ಴Ǆ೼䰘ࡴ䕃ӊЁ㛑໳ᰒ⼎᳈ࡴ䆺㒚ⱘݙᆍǄ

ᰒ⼎ᓖᐌԡ㕂ⱘ,2䕧ߎ䕧ܹ⢊ᗕˈᓖᐌⱘऩܗৡㄝ

䖯㸠ᓖᐌ㾷䰸ᯊ᠔䳔ⱘֵᙃǄ

ENABLE LOCK

AIMOPE046a

READY ON

4. 生产 QD049-04

72 AIM 系统手册

4.11 补充说明

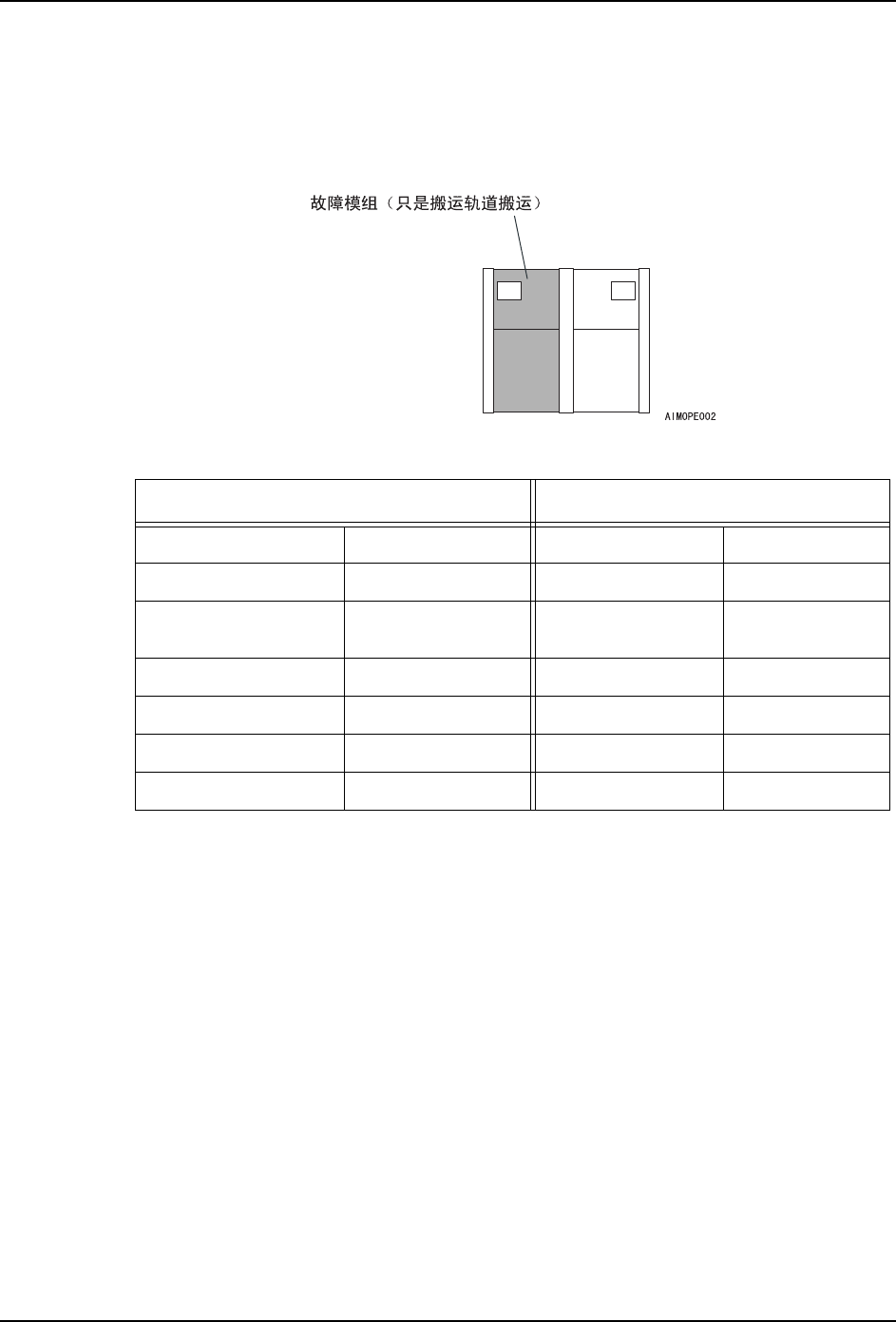

4.11.1 模组故障时的轨道搬运应用功能

当模组内的单元或者伺服马达发生故障时，就无法进行 AIM 全部机器的生产。但是，尽管有

故障的模组，通过只应用搬运轨道的搬运，也能够继续生产线的生产。

首先，请确定故障部位。根据故障的部位，也可能不能应用搬运轨道的搬运。

可以应用时，请通过以下的步骤进行准备 , 然后重新开始生产。

1. 请查看模组内部，确认是否有生产中的电路板。如果有电路板，请通过送出运转或者手

动指令取除电路板。

备注 ) 送出运转、手动指令的操作都不能进行时，请关闭主开关用手取除。

2. 使故障的模组进入睡眠模式。请按住 POWER 按钮 4 秒以上然后放开。

3. 通过附加软件将故障的模组设定成轨道搬运应用。从 [ 模组功能设定 ] 中选择 [ 故障时

应用 ] 并设定成 [ 只是电路板搬运 ]。

4. 通过 Fuji Flexa 创建对应故障模组的 Job。请编辑目前使用着的 Job，将分配给故障模

组的供料器和顺序分散到其他模组。

备注 ) 进行优化时，请不要进行 [ 供料器的重新配置 ]。有可能将供料器分配给故障模组。

5. 请按下 POWER 按钮，进入唤醒模式。

6. 从 Fuji Flexa 将 Job 传送到机器。

7. 请按下 START 按钮开始生产。

可以应用不能应用

伺服放大器伺服马达 CPU 电路板伺服电路板

XY 机械手机械手电缆影像处理电路板 DIO

废料带处理单元吸嘴更换器远程控制 I/O 串行通信

(RS232C)

吸嘴置放台定位相机 IEEE1394 操作面板

元件相机料站单元安全门

搬运轨道模组控制箱

与气压有关
