5. 换线 QD049-04

150 AIM 系统手册

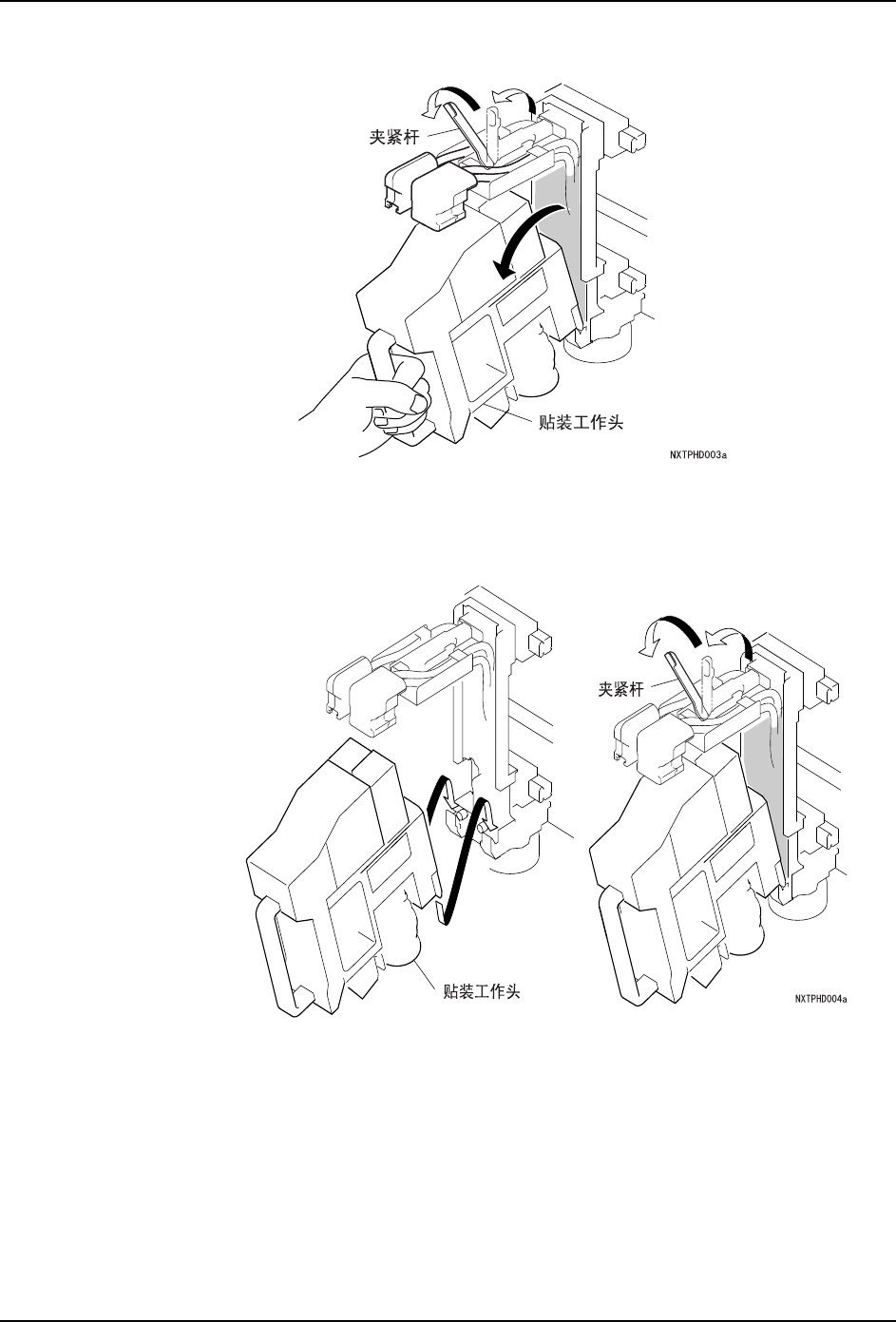

7. 拉起夹杆向左方倾斜。握住手柄，将贴装工作头如图所示前倾后拆下。

备注 ) 请将拆下来的工作头放置到选项的工作头维修保养平台上或者横置于工作台上。

8. 在安装新的工作头时，如图所示，将贴装工作头的夹紧部分挂在 X 轴机械手上以后，将

拉杆在向左倾斜的状态下把工作头上部竖起，松开握住拉杆的手。

QD049-04 5. 换线

AIM 系统手册 151

9. 按原样插入插头。

10.请准备对应工作头的吸嘴置放台。

11.在吸嘴置放台内安装治具吸嘴。详细请参照 [5.9.3 治具吸嘴的安装 ]

备注 ) 安装治具吸嘴是为了换线后的自动校正。在更换工作头的同时请安装治具吸嘴。即使更换成同

一种类的工作头，当序列号不同时也需要自动校正。

12.需要进行其他换线操作时，在此时进行。

13.关闭安全门后，操作画面就会自动返回到初始画面。（详细请参照 [5.8.3 料站托架的安

装]。）

备注 ) 如果卸下了料盘单元 -L 的模组，请重新连接料盘单元 -L。

5. 换线 QD049-04

152 AIM 系统手册

5.9.3 治具吸嘴的安装

首先，请准备与安装在机器上的工作头相对应的吸嘴置放台。接着，请准备与吸嘴头数相等

的治具吸嘴并按照以下的步骤安装治具吸嘴。

1. 请卸下安装在机器上的吸嘴置放台。

2. 移动所准备的吸嘴置放台的平板，在格子内安装治具吸嘴。与格子位置无关，请安装与

吸嘴头数相等的治具吸嘴。

3. 安装吸嘴置放台时，将吸嘴置放台左侧的红色手柄向模组的前方倾倒，将吸嘴置放台后

方的突起部挂靠到吸嘴更换器上，向前方推压吸嘴置放台。

4. 将手柄返回到原来的位置。

5. 请确认吸嘴置放台是否完全安装到吸嘴更换器主体上。

注意

在合上吸嘴置放台时，请注意不要挤伤手指。
