4.11.18 对应空料盘自动排出 （AIM V3.81 以后）

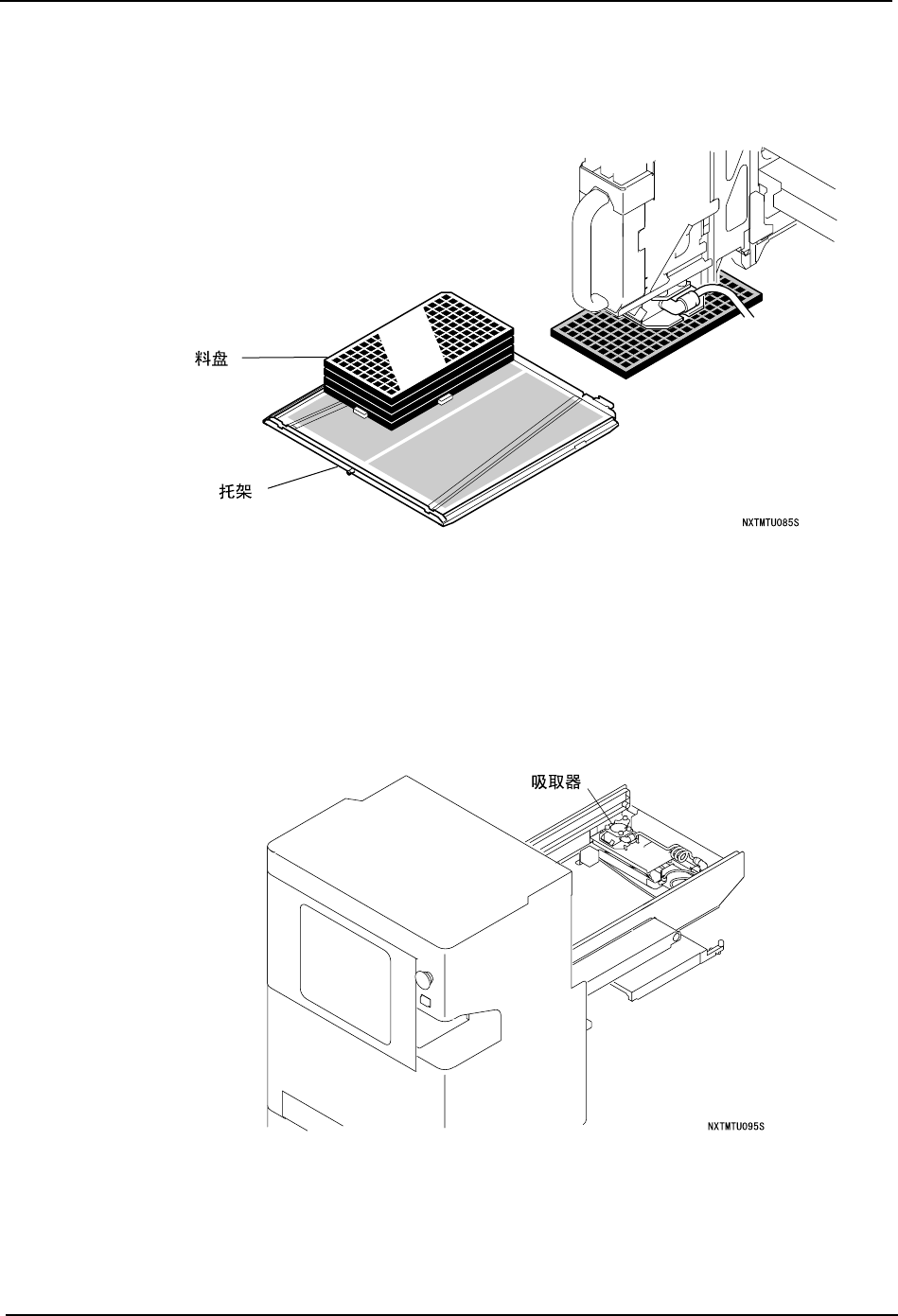

在料盘叠放生产时，吸取器会自动排出空料盘。由于在不停止运转的情况下能够进行下一料
盘的元件供应，因此提高了操作者的作业效率。
为了进行空料盘自动排出运转，需要以下列举的条件。
· AIM V3.81 以后
· Fuji Flexa V2.6.0 以后
· Fujitrax V3.11 以后 （使用 Fujitrax）
· 附加吸取器的料盘单元 -L （选项）
·料盘单元 -L 固件 V200_01D1 以后 （在 AIM 安装 CD 内）
备注 ) 如果不使用吸取器，需要用手取除空料盘。
备注 ) 仅限于 H01 工作头可以安装吸取器。
4. 生产 QD049-04
102 AIM 系统手册
1. 设定步骤
Job 的编辑

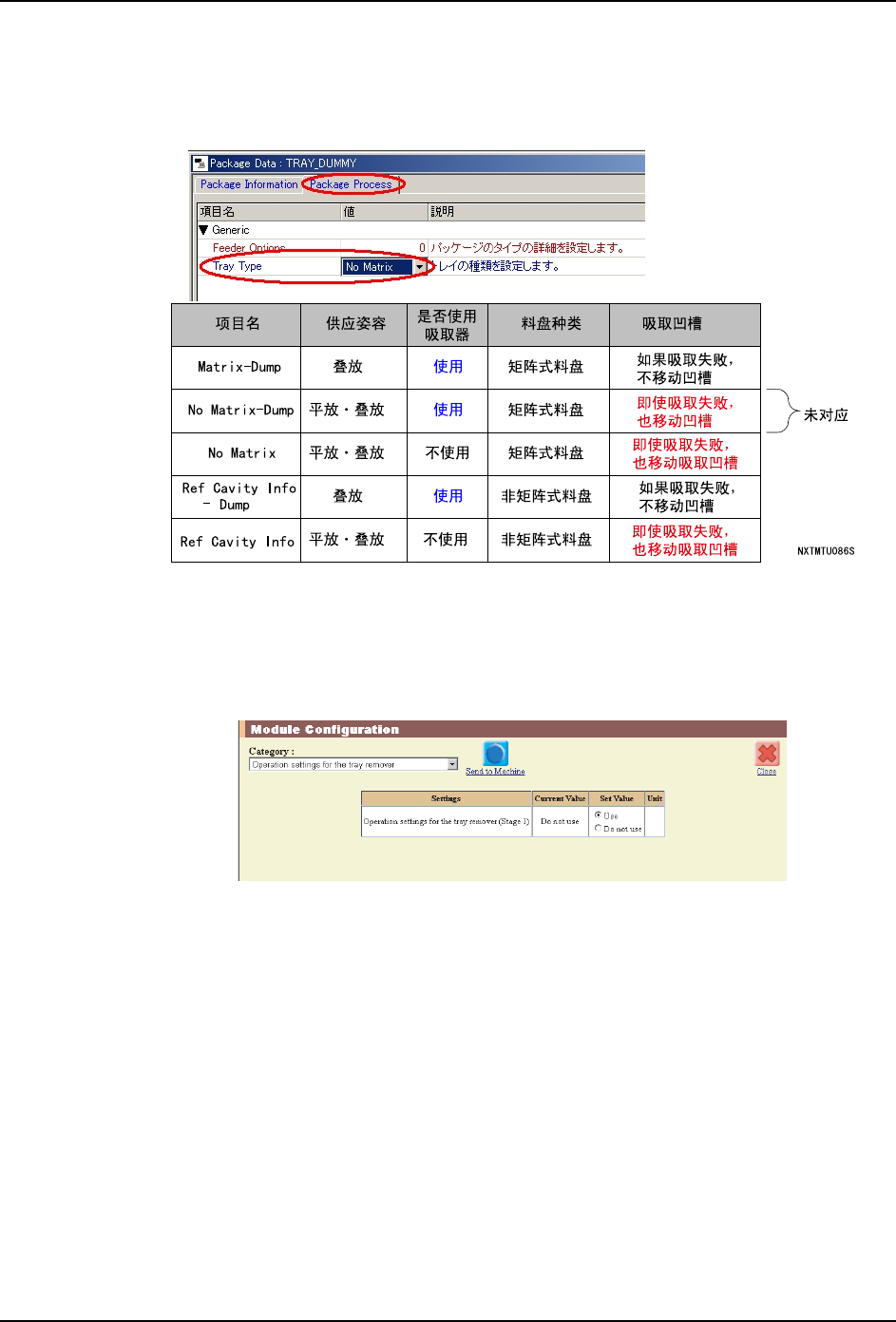

请打开 Job 编制器内的 Job，打开想要叠放的料盘元件的封装数据，设定 Tray Type。
附加软件的设定
注册到附加软件，使连接了料盘单元 -L 的模组的模组功能设定画面显示。在 [Category：]
下拉列表内选择 [ 料盘吸取器设定 ]。在 [ 设定值 ] 中选择 [ 使用 ]。将新的模组功能设定
传输给机器。
NXTMTU087E
QD049-04 4. 生产
AIM 系统手册 103
2. 料盘单元 -L 的更换
如果料盘单元 -L 上没有吸取器，在操作画面上会显示出料盘单元 -L 更换向导。
将操作画面切换到手动模式，请选择 [ 单元更换 ]-[ 料站托架更换 ]，松开料盘单元 -L。接
着，更换成带有吸取器的料盘单元 -L。料盘单元 -L 的卸下和安装方法请参照 AIM 机械手册
[5. 基本操作 ]。
3. 注意事项
1. 如果元件的排出处被设定成 Pickup Tray 时，不进行通过吸取器的空料盘排出。
2. 中途补充的料盘请设置在所叠放的料盘的最上面。
3. 新追加的料盘请设置在所叠放的料盘的最下面。
4. 如果叠放在最下面的料盘变空时，需要由操作者取出。
5. 通过按下紧急停止开关等，导致载有空料盘的供料托架在前进状态下停止时，也不要打
开侧面门将空料盘取出。因为机器无法识别出空料盘的被取出，而会将满载元件的料盘
排出。如果非要取出时，请在取出料盘单元 -L 后进行。
6. 最后的 1 块料盘不被排出。请在元件补充前从正面门将其取出。
