5.9.3 治具吸嘴的安装
首先，请准备与安装在机器上的工作头相对应的吸嘴置放台。接着，请准备与吸嘴头数相等
的治具吸嘴并按照以下的步骤安装治具吸嘴。
1. 请卸下安装在机器上的吸嘴置放台。

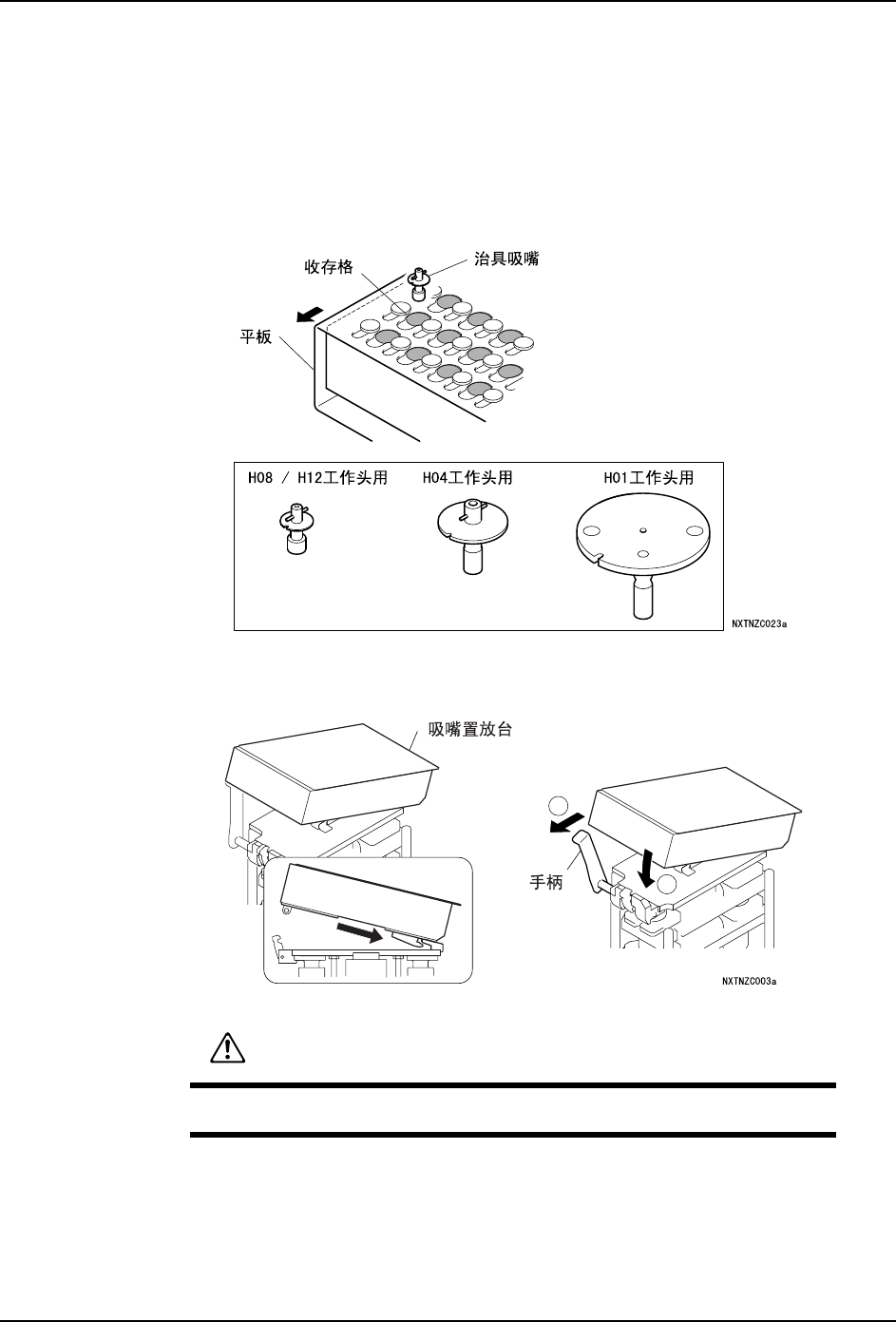

2. 移动所准备的吸嘴置放台的平板，在格子内安装治具吸嘴。与格子位置无关，请安装与
吸嘴头数相等的治具吸嘴。
3. 安装吸嘴置放台时，将吸嘴置放台左侧的红色手柄向模组的前方倾倒，将吸嘴置放台后
方的突起部挂靠到吸嘴更换器上，向前方推压吸嘴置放台。
4. 将手柄返回到原来的位置。
5. 请确认吸嘴置放台是否完全安装到吸嘴更换器主体上。
注意
在合上吸嘴置放台时，请注意不要挤伤手指。
1
2
QD049-04 5. 换线
AIM 系统手册 153
5.10 其他的更换向导
对其他的更换向导进行说明。如果还没有准备好此处列举的单元，在接通电源后显示更换向
导画面。

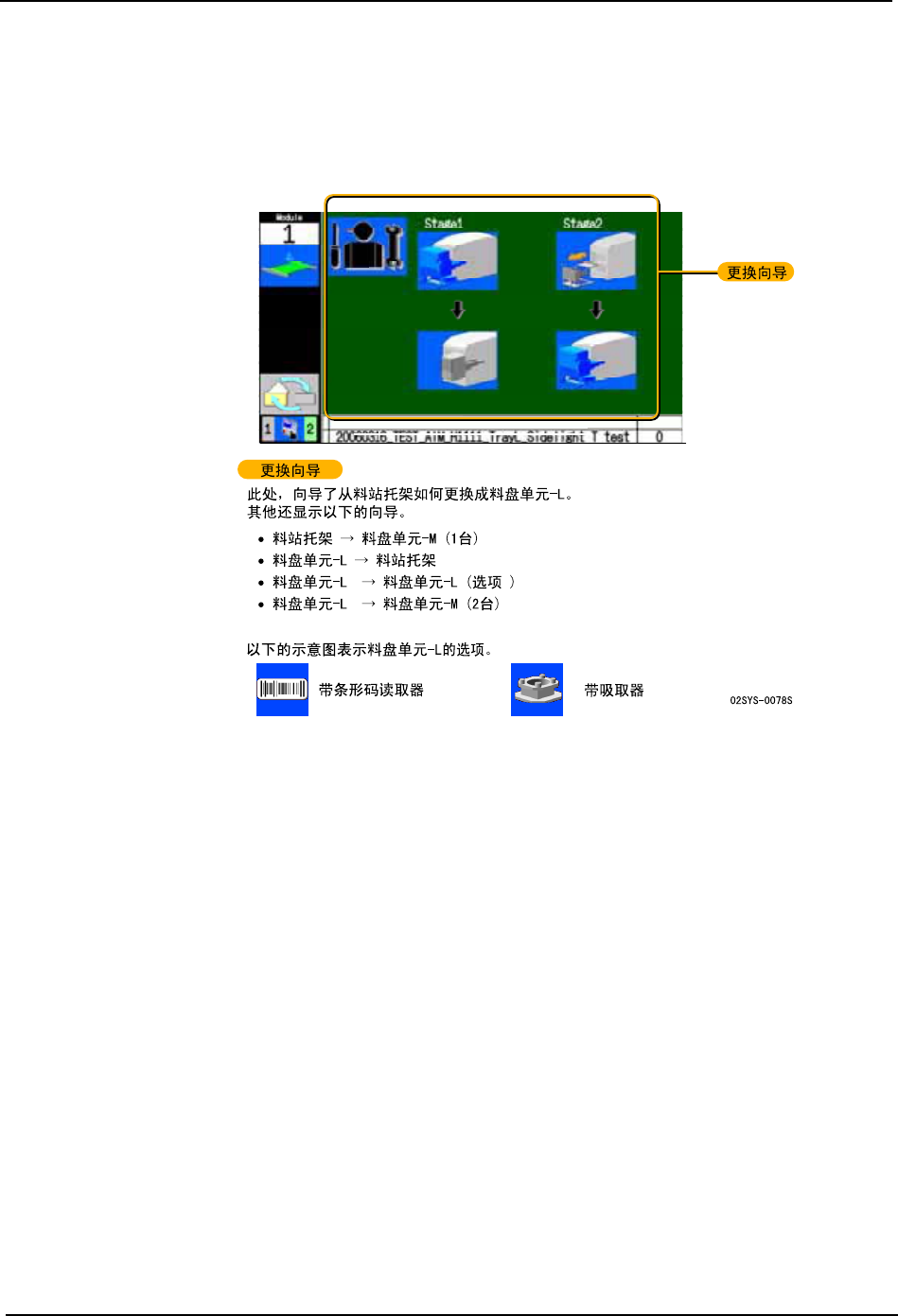

5.10.1 料站类型向导画面
关于料站托架、料盘单元 -L、料盘单元 -M 的更换方法请参照 [AIM 机械手册 ] 的 [5. 基本
操作 ]。
5.10.2 料盘单元 -M 的安装方法
在安装料盘单元 -M 时，事先需要进行以下的作业。
a. 单侧搭载时：请更换成对应料带处理切刀的输送槽。详细请参照 [5.10.3 对应料盘单
元 -M 的输送槽或防护罩的设置 ]。
b. 两侧搭载时：请更换成对应料带处理切刀输送槽的防护罩。
5. 换线 QD049-04
154 AIM 系统手册

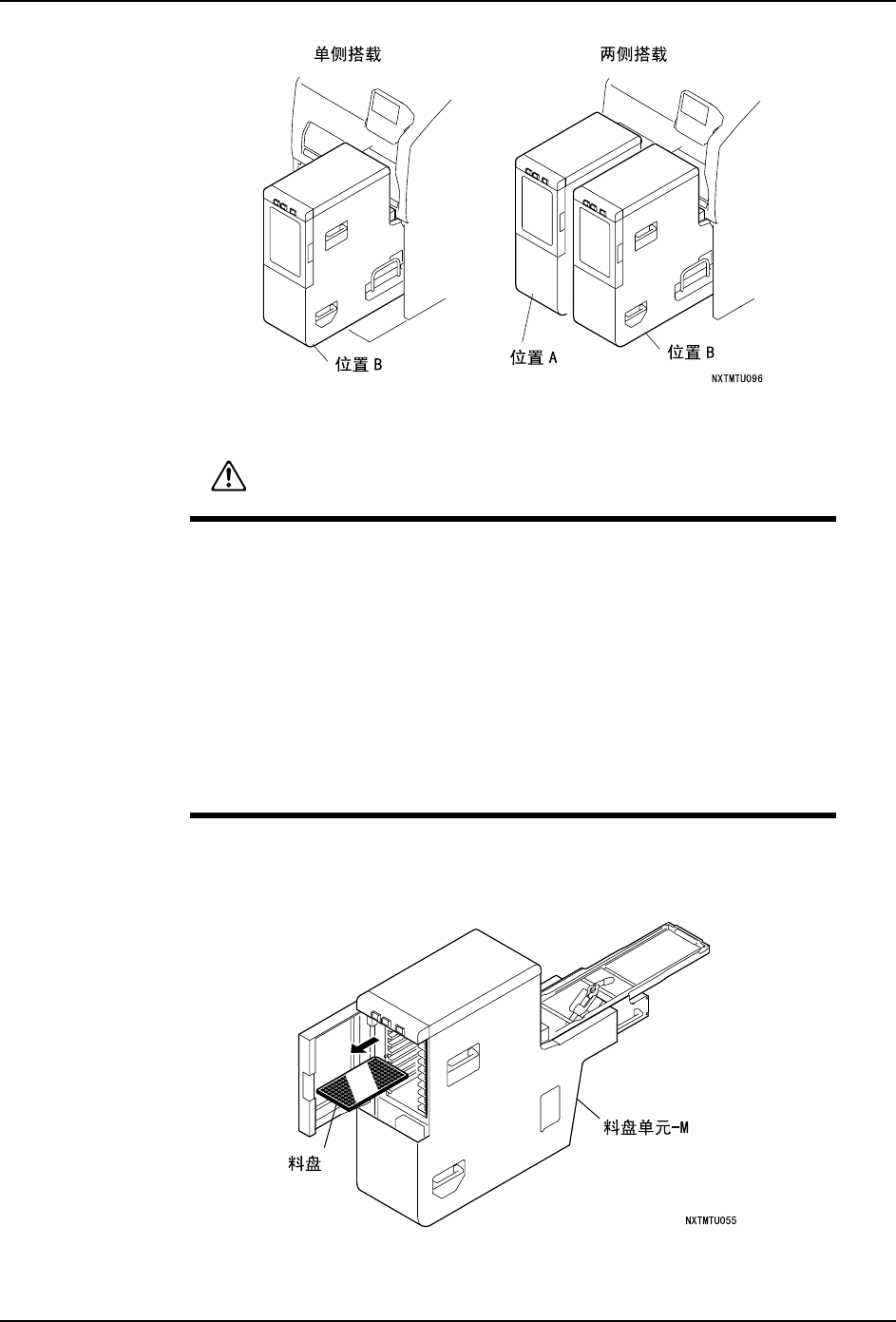

备注 ) 单侧搭载时，只能搭载在位置 B 侧。
另外，请在拉出模组后开始此处的料盘单元 -M 的安装作业。
1. 准备料盘单元 -M。如果架子上已放入了料盘请取出。
注意
在内部搭载了料盘的状态下，请不要使料盘单元 -M 移动或安装到模组或
从模组上拆下。有可能发生元件偏移或元件从料盘上飞出。在使用 PCU 搬
运料站托架上的料盘单元 -M 时，请注意不要使料盘元件受到冲击。
在将料盘单元 -M 安装到模组或从模组上拆下时，请小心进行不要受到冲
击。有可能造成机器损伤。
对于料盘单元 -M 的安装 / 拆下，请在停止机器后进行。在自动运转中进
行就有可能造成机器损伤。
在安装料盘单元 -M 后进行运转时，元件相机需要被设置在模组的中央。
