QD049-04 7. 附加软件
AIM 系统手册 181
7.3 在线监视器
在 [ 主页 ] 画面上，显示出在线监视器。在在线监视器上，显示出工厂内的所有的生产线以
及机器的状态。各个生产线信息在个别的栏中显示，在各自的栏前显示出生产线名。
7.3.1 在线监视器上显示的项目和含义

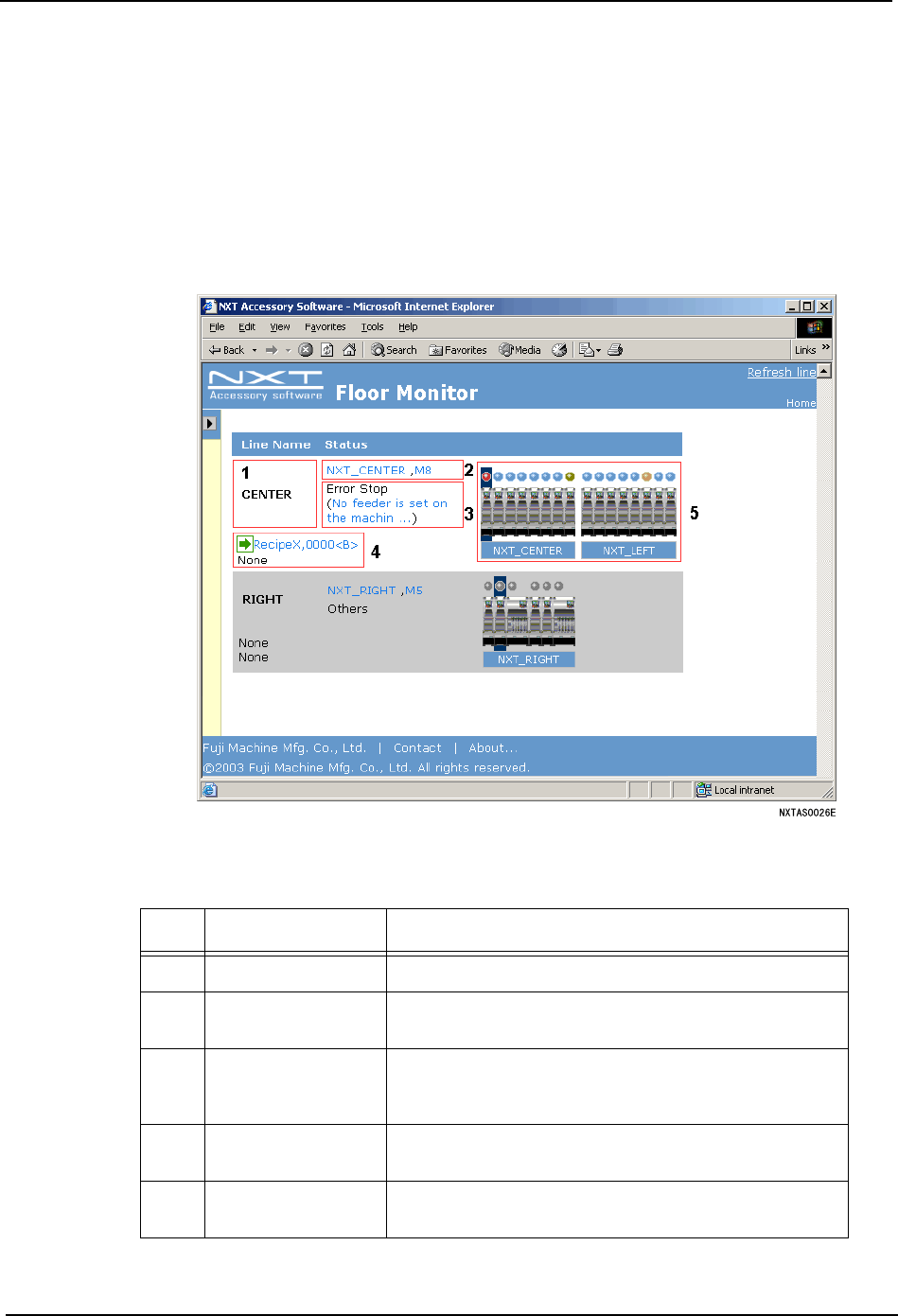

单击菜单的 [ 在线监视器 ] 后，显示出如下的在线监视器画面。这个画面每 15 秒更新一次，
因此始终显示最新的状态。
模组的状态用生产(蓝)、停止(红)、等待操作(橘黄)、等待工序(绿)、其他(灰)表示。
在画面上显示的项目和各自的含义如下所示。
号码 名称 说明
1 生产线名 显示生产线名。
2 机器名 显示机器名和模组号码。单击机器名或模组号码后，
就会跳入机器设定画面。
3 模组的状态 显示出所选择模组的状态。在错误停止状态时，还显
示其原因。单击错误原因后，就会跳入错误的内容画
面。
4 Job 名 显示当前生产所使用的 Job 名。单击 Job 名后，就会
跳入趋势画面。
5 生产线构成 显示生产线的模组构成。单击模组后，可以确认当前
模组的状态。
7. 附加软件 QD049-04
182 AIM 系统手册
7.4 影像处理错误的分析
在产品的生产中发生影像处理错误时，取得并显示机器的影像处理错误的影像。另外，通过
使用 VPDplus 也能够编辑外形数据。通过该功能，在发生影像处理时能够立刻采取对策。
7.4.1 影像处理错误分析画面上显示的项目和含义
单击在线监视器的 [ 链接图标 ] 右侧的图标，就会显示影像处理错误的分析画面。在影像
处理错误的分析画面上显示被指定的模组内所发生的影像处理错误的影像、日期、料站、元
件号、外形名、错误编码。
各显示项目的说明如下。
号码 项目名 说明
1 影像信息 显示发生影像处理错误时的影像信息。单击后就能够编辑
影像信息。
2 放大 放大显示影像。
3 发生时间 显示发生影像处理错误时的时间。
4 料站 显示发生影像处理错误的料站号码。
5 元件号 显示发生影像处理错误的元件数据名。
6 外形名 显示发生影像处理错误的元件的外形数据名。
7 错误编码 显示发生影像处理错误时的错误编码。单击错误编码就会
跳入错误内容画面。
8 结束监视 结束影像处理错误的监视。
9 重新监视 重新进行影像处理错误的监视。过去取得的影像被删除，
从没有发生影像处理错误的状态开始监视。
10 影像处理设定 单击这里就会显示影像处理错误的监视时的设定画面。
QD049-04 7. 附加软件
AIM 系统手册 183
7.4.2 影像处理错误的监视设定
各显示项目的说明如下。
单击分析影像处理错误的设定画面的 [ 详细设定 ]，就会切换到详细设定画面。作为用于监
视影像处理错误的设定内容，可以设定容许吸取失败和错误编码。单击应用就能够开始影像
处理错误的监视。
号码 项目名 说明
1 监视检查 想要监视影像处理错误时，进行选择。
2 料站 显示取得影像处理错误的料站。
3 元件号 显示料站上搭载的元件的元件号。
4 外形名 显示料站上搭载的元件的外形数据名。
5 详细设定 显示用于监视影像处理错误的详细设定画面。
6 应用 数据的设定完成后单击。通过单击，设定内容被反映并开
始进行影像处理错误的监视。
7 取消 取消数据的设定，返回到影像处理错误的分析画面。
