4. 生产 QD049-04
98 AIM 系统手册
4.11.17 F 定位点读取补件功能 （AIM V3.56 以后）
使用 F 定位点读取补件功能，当发生了影像处理错误后，可以在变更摄影条件的同时，寻找
正常进行影像处理的摄影条件。
以下对 V3.56 以后支持的 3 个状况的对应方法进行说明。
执行了补件后，光源颜色成为蓝色时
新电路板的第 1 个定位点以红色光源进行摄影时出现错误后，切换为蓝色光源再次进行摄影
时，请对 Jon 进行修正，使从第 1 个定位点开始就能以蓝色光源进行摄影。
附加软件的设定方法
1. 请选择 [ 在线监视器 ] 画面上的对象机器的名称。
2. 请直接输入用户 ID 或者通过选择框指定。
3. 请正确输入密码后单击 [ 注册 ]。
4. 请从菜单上选择 [ 机器功能设定 ]。显示出设定画面。
5. 请从下拉式菜单上选择 [F 定位点读取设定 ]。
6. 请在设定项目 [ 读取异常补件功能 ON/OFF 设定 ] 上设定 [ 功能 ON]。
7. 请单击 [ 设定到机器 ]。
8. 如果设定内容被传输到机器，请单击 [ 关闭 ]。
Job 的修正方法
1. 按下生产线上所有模组的 CYCLE STOP 按钮。
2. 启动 MEdit，选择所有的模组后，打开现在的 Job。
3. 指定 Mark Data 的光源颜色为蓝色。
4. 修正 Job 后，向所有模组进行传输。
5. 重新开始生产。
AIMEJM011E
QD049-04 4. 生产
AIM 系统手册 99

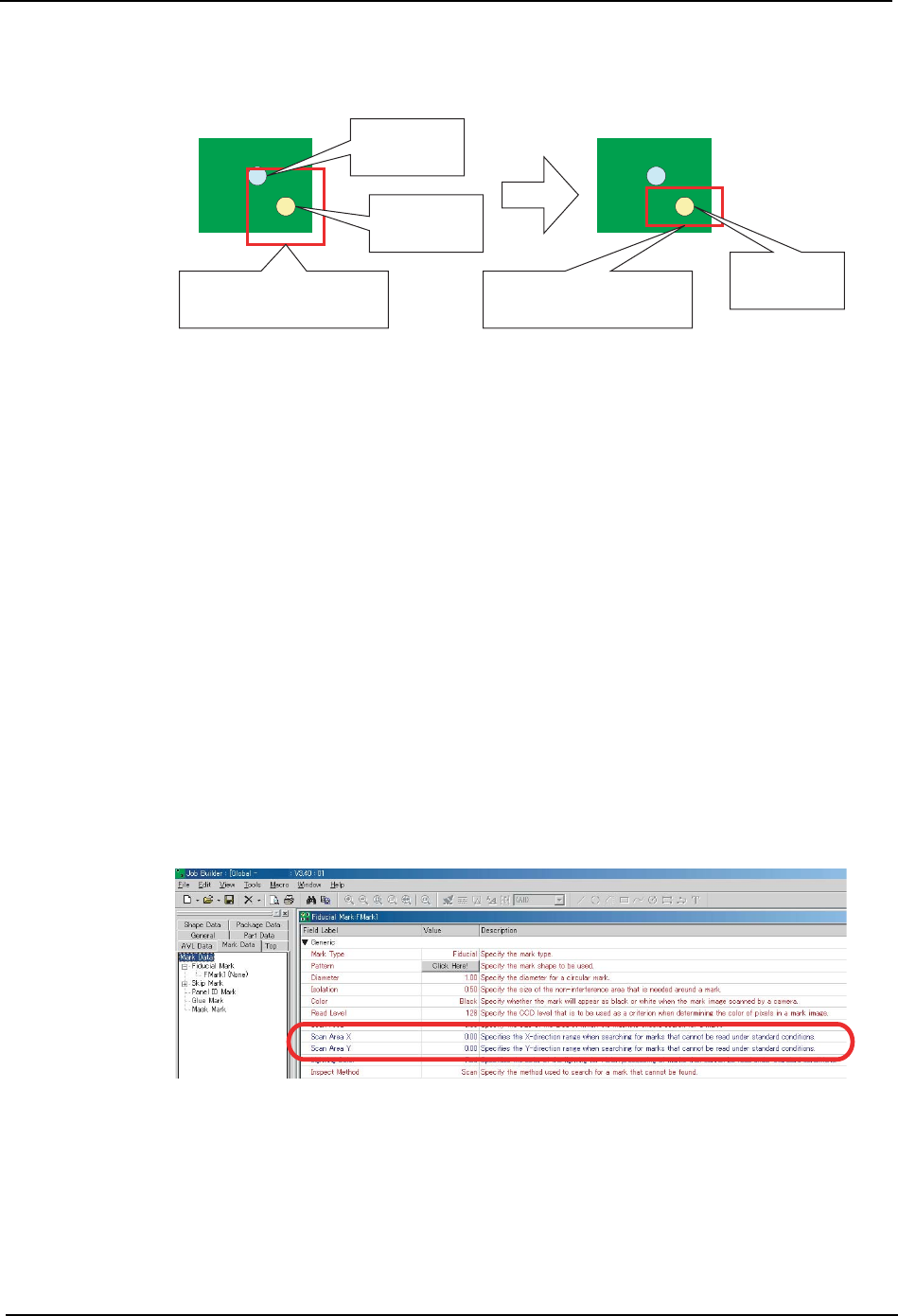

存在和 F 定位点接近的相似定位点，有误认识时
请对 Job 进行修正，使扫描区域的形状为长方形，且相似定位点不在此区域内。
附加软件的设定方法
1. 请选择 [ 在线监视器 ] 画面上的对象机器的名称。
2. 请直接输入用户 ID 或者通过选择框指定。
3. 请正确输入密码后单击 [ 注册 ]。
4. 请从菜单上选择 [ 机器功能设定 ]。显示出设定画面。
5. 请从下拉式菜单上选择 [ 电路板搬运设定 ]。
6. 请在设定项目 [ 电路板停止位置补正功能 ON/OFF 设定 ] 上设定 [ 功能 ON（F 定位点）]。
7. 请单击 [ 设定到机器 ]。
8. 如果设定内容被传输到机器，请单击 [ 关闭 ]。
Job 的修正方法
1. 按下生产线上所有模组的 CYCLE STOP 按钮。
2. 启动 MEdit，选择所有的模组后，打开现在的 Job。
3. 在 Scan Area X，Scan Area Y 上调整扫描区域的形状，且不要使类似定位点进入此区域
内。
4. 修正 Job 后，向所有模组进行传输。
5. 重新开始生产。
AIMEJM012
ᠿᦣऎඳ˄ℷᮍᔶ˅
ⳌԐᅮԡ⚍
)ᅮԡ⚍
)ᅮԡ⚍
ᠿᦣऎඳ˄䭓ᮍᔶ˅
AIMEJM013E
4. 生产 QD049-04
100 AIM 系统手册

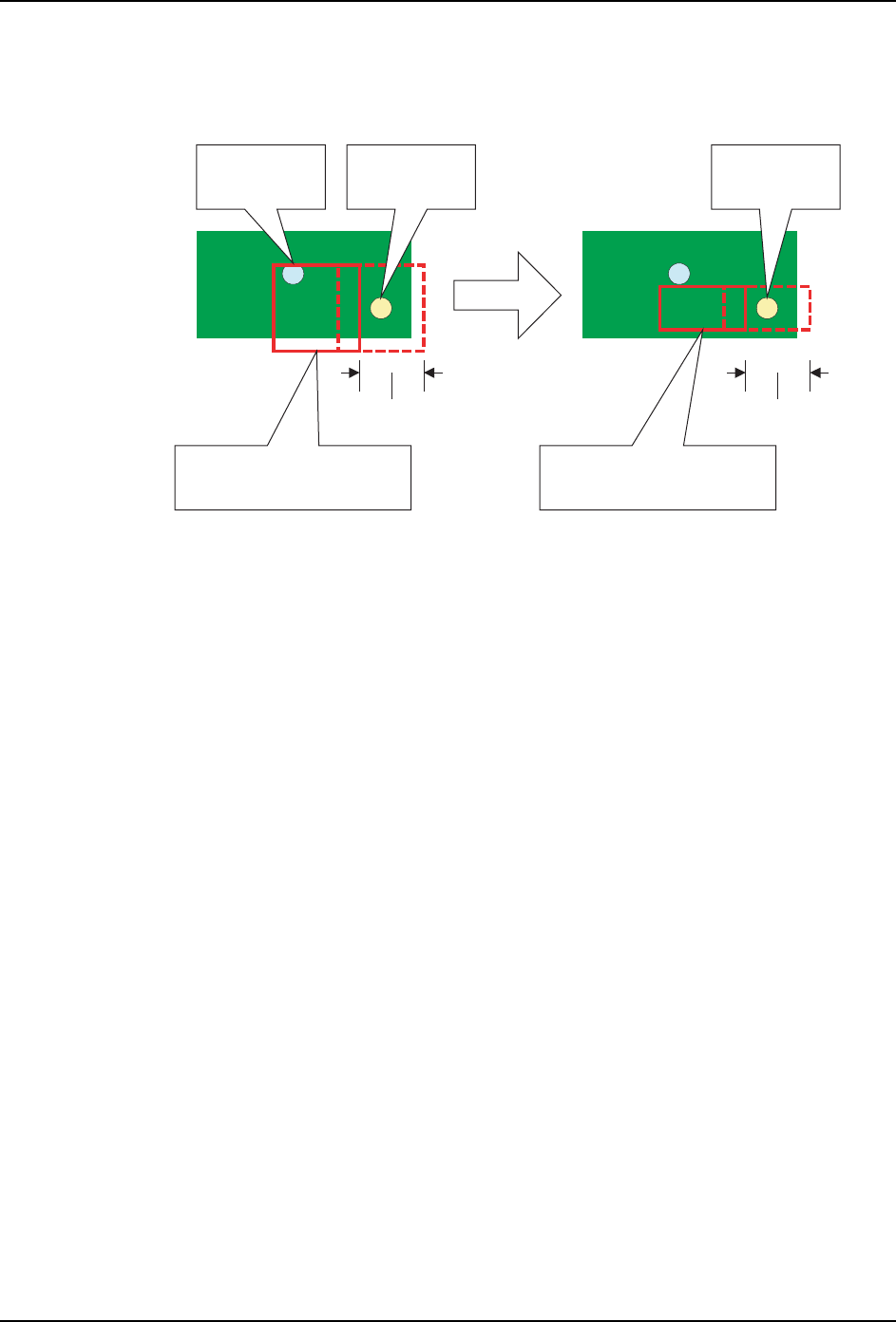

电路板停止位置的精度不良，误认识相似定位点时
由于从 F 定位点坐标向 X 方向偏移的位置上存在相似定位点，且电路板停止位置不安定的原
因，产生了误认识时，请按照以下步骤对 Job 进行修正。
备注 ) 电路板停止位置非常不安定时，请首先使用 [4.11.9 电路板停止位置补正功能看一看。
附加软件的设定方法
1. 请选择 [ 在线监视器 ] 画面上的对象机器的名称。
2. 请直接输入用户 ID 或者通过选择框指定。
3. 请正确输入密码后单击 [ 注册 ]。
4. 请从菜单上选择 [ 机器功能设定 ]。显示出设定画面。
5. 请从下拉式菜单上选择 [ 电路板搬运设定 ]。
6. 请在设定项目 [ 电路板停止位置补正功能 ON/OFF 设定 ] 上设定 [ 功能 ON（F 定位点）]。
7. 请单击 [ 设定到机器 ]。
8. 如果设定内容被传输到机器，请单击 [ 关闭 ]。
Job 的修正方法
1. 按下生产线上所有模组的 CYCLE STOP 按钮。
2. 启动 MEdit，选择所有的模组后，打开现在的 Job。
3. 为了即使在电路板停止位置参差不齐时也能够避开相似定位点而认识 F 定位点，在以下
的范围内设定扫描区域。
Scan Area X: 最大值 (9 mm)
Scan Area Y: 定位点尺寸 + 2 mm
备注 ) 对于 Scan Area Y，考虑到 1mm 的搬运轨道的间隙，设定为 + 2 mm。
4. 修正 Job 后，向所有模组进行传输。
5. 重新开始生产。
AIMEJM014
ذℶԡ㕂أ⿏䞣
ᠿᦣऎඳ˄ℷᮍᔶ˅
ⳌԐᅮԡ⚍ )ᅮԡ⚍
ذℶԡ㕂أ⿏䞣
)ᅮԡ⚍
ᠿᦣऎඳ˄䭓ᮍᔶ˅
