4.11.8 自动支撑销配置功能 （AIM V3.31 以后）

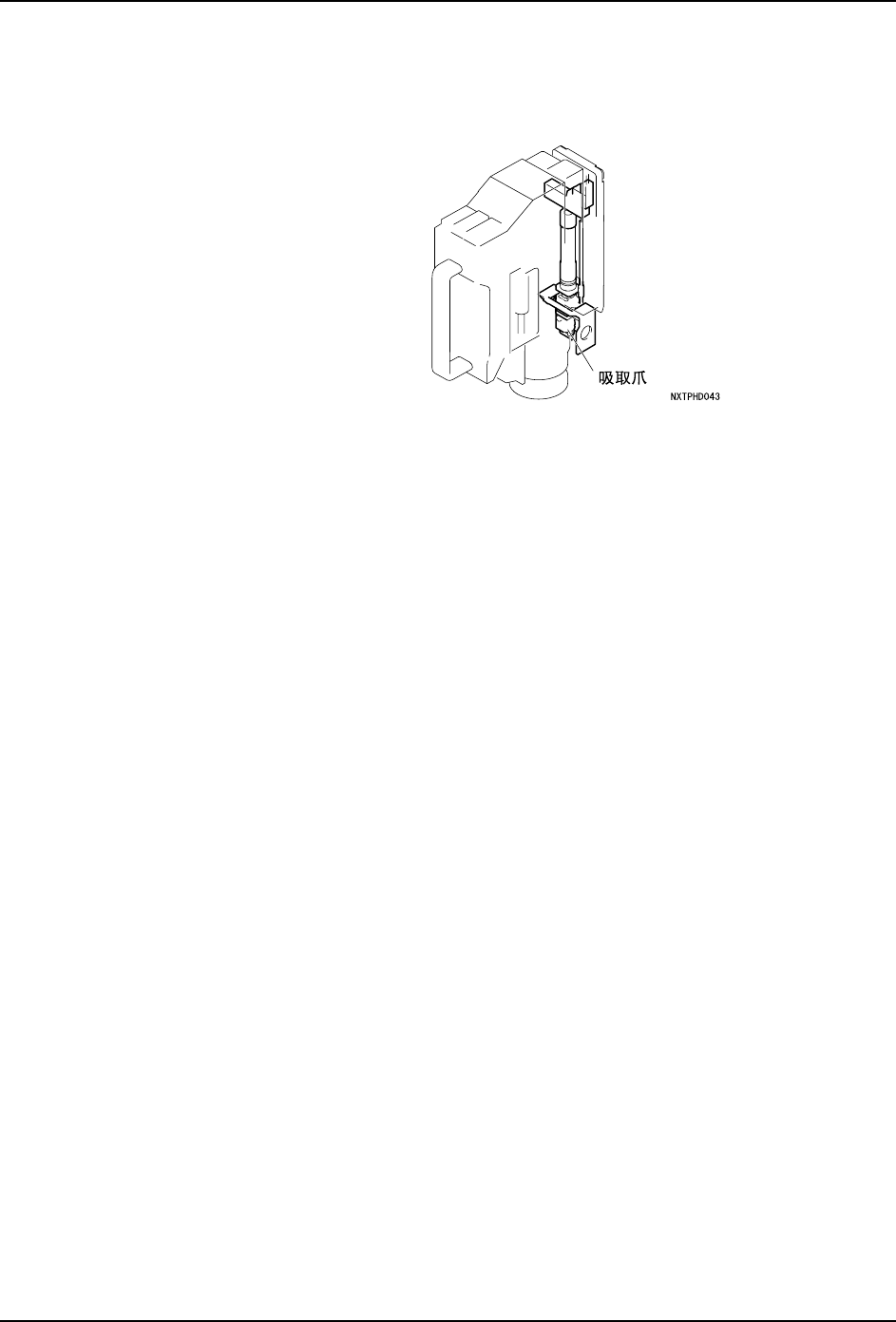

内藏在贴装工作头中的吸取爪进行支撑销的吸取，并配置到支撑板上的功能。使用该功能
时，贴装工作头及搬运轨道必须支持自动支撑销配置功能。
· 贴装工作头：拥有支撑销配置用吸取爪的工作头
· 搬运轨道：拥有销支架的搬运轨道
· 支撑板：支持支撑销自动配置的支撑板
另外，建议与电路板停止位置补正功能同时使用。
自动支撑销配置功能设定步骤
1.Job 的编辑
设定 Machine Configuration 内的 [BackupPlate] 项目。详细内容请参照 AIM 编程手册。
2. 附加软件的设定
a. 请启动附加软件。
b. 请选择 [ 在线监视器 ] 画面上的对象机器的名称。
c. 请直接输入用户 ID 或者通过选择框指定。
d. 请正确输入密码后单击 [ 注册 ]。
e. 请选择菜单的 [ 模组功能设定 ]。显示设定画面。
f. 请选择下拉式菜单的 [ 自动支撑销设定 ]。
g. 在 [ 自动支撑销 ON/OFF] 中设定 [ON]。
h. 在 [1 通道中的自动支撑销的使用数 ] 中，设定生产中使用的支撑销数量。
i. 请单击 [ 设定到机器 ]。
j. 如果设定内容被传输到机器，请单击 [ 关闭 ]。
QD049-04 4. 生产
AIM 系统手册 83
3. 支撑销的补充
将所编辑的 Job 传输到机器后，请按照以下步骤进行支撑销的补充。

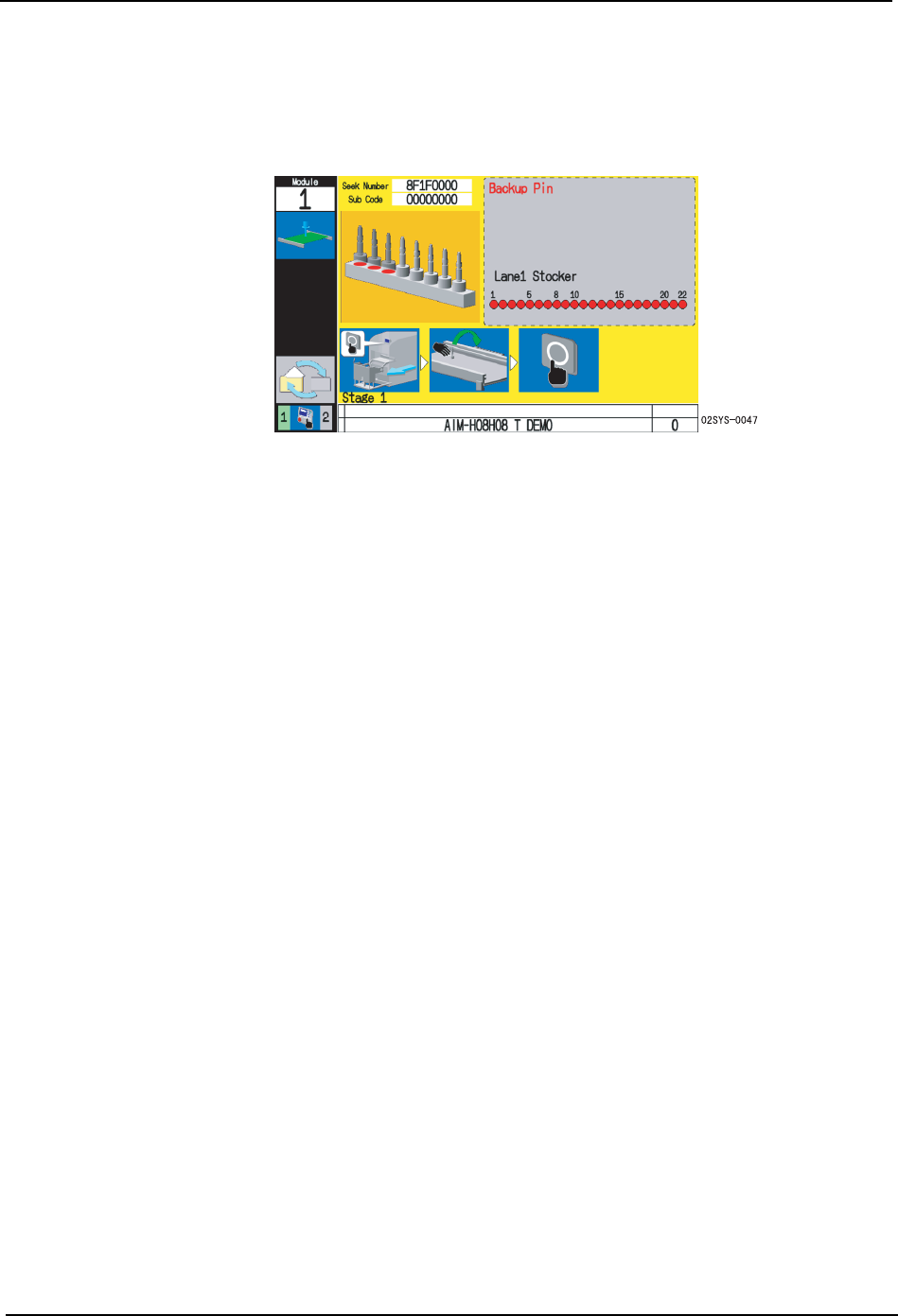

a. 请按下操作面板的 START 按钮。机器进行支撑销数量的确认，不足时就会在操作画面
上显示出料站托架卸下向导。
b. 请按下 OK 按钮后拉出料站托架。画面的显示会切换。
c. 将支撑销放置到销支架后，按下 OK 按钮。
4. 生产 QD049-04
84 AIM 系统手册
4. 支撑销的自动配置
a. 请按下操作面板的 START 按钮。机器将支撑销配置到支撑板上。
b. 配置支撑销后，机器就会进行支撑销标记的读取并确认所配置的支撑销的位置。被指
定的位置与实际所配置的位置的偏差量会影响之后的机器动作。

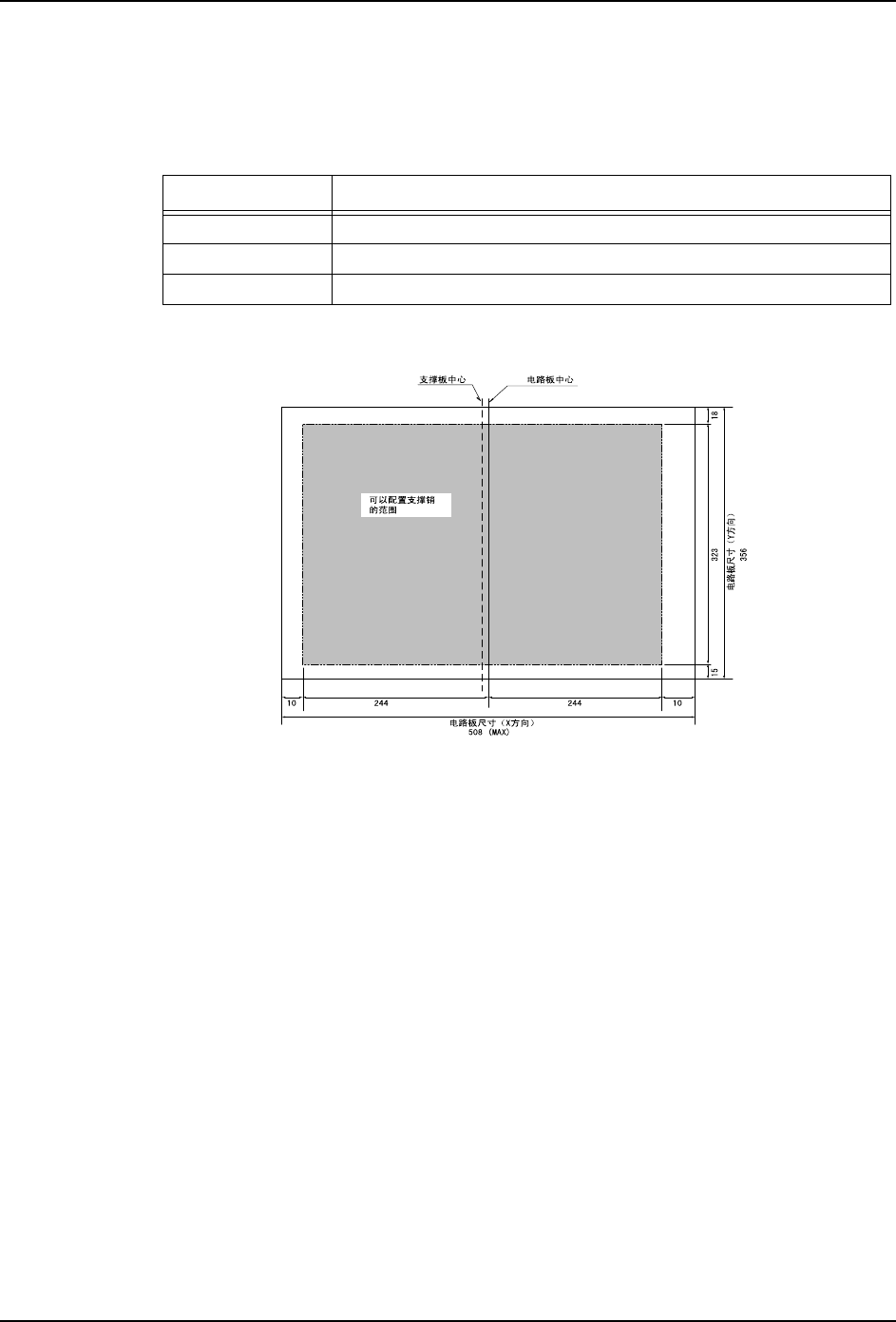

备注 ) 自动配置支撑销的可能范围如下。
偏差量 标记读取后的动作
0.3 mm 以下 为正常配置。继续配置支撑销。
0.3 ～ 0.6 mm 吸取所配置的支撑销，重新配置。（该补件动作只限于 1 次。）
0.6 mm 以上 显示支撑销读取异常画面。请按照画面的向导进行操作。
