QD049-04 6. 手动模式指令
AIM 系统手册 165
操作步骤
1. 请在机器上放置与 Job 的供料器配置相一致的供料器。
备注 ) 通常，在自动运转时，在元件吸取前的一瞬间进行元件传送，因此在供料器的吸取位置上没有
元件。如果想要在有元件的状态下确认吸取位置时，请在吸取位置上有元件的状态下设置供料
器。
2. 在 START 等待状态下按下 MANUAL 按钮显示手动指令。
3. 请使用光标键选择 Job 测试示意图后按下 OK 按钮。
4. 选择吸取位置确认指令后按下 OK 按钮。
5. 请使用光标键选择进行吸取位置确认的单元和料站（如果是料盘单元-L时则为子料站）。
只能够选择 Job 中指定的料站。
6. 手动模式指令 QD049-04
166 AIM 系统手册
备注 )
1. 如果是需要料带传送的供料器，在画面上显示料带传送的次数。请用手动使载体料带前进 （比所
显示的次数多 1 次）。载体料带的传送方法请参照 FUJI 智能供料器手册。
2. 次料站的选择仅在确认料盘单元 -L 上的吸取位置时进行。
6. 在确认了供料器已安装在对象料站上后，按下 START 按钮。机器在进行校正后测定吸取
位置。

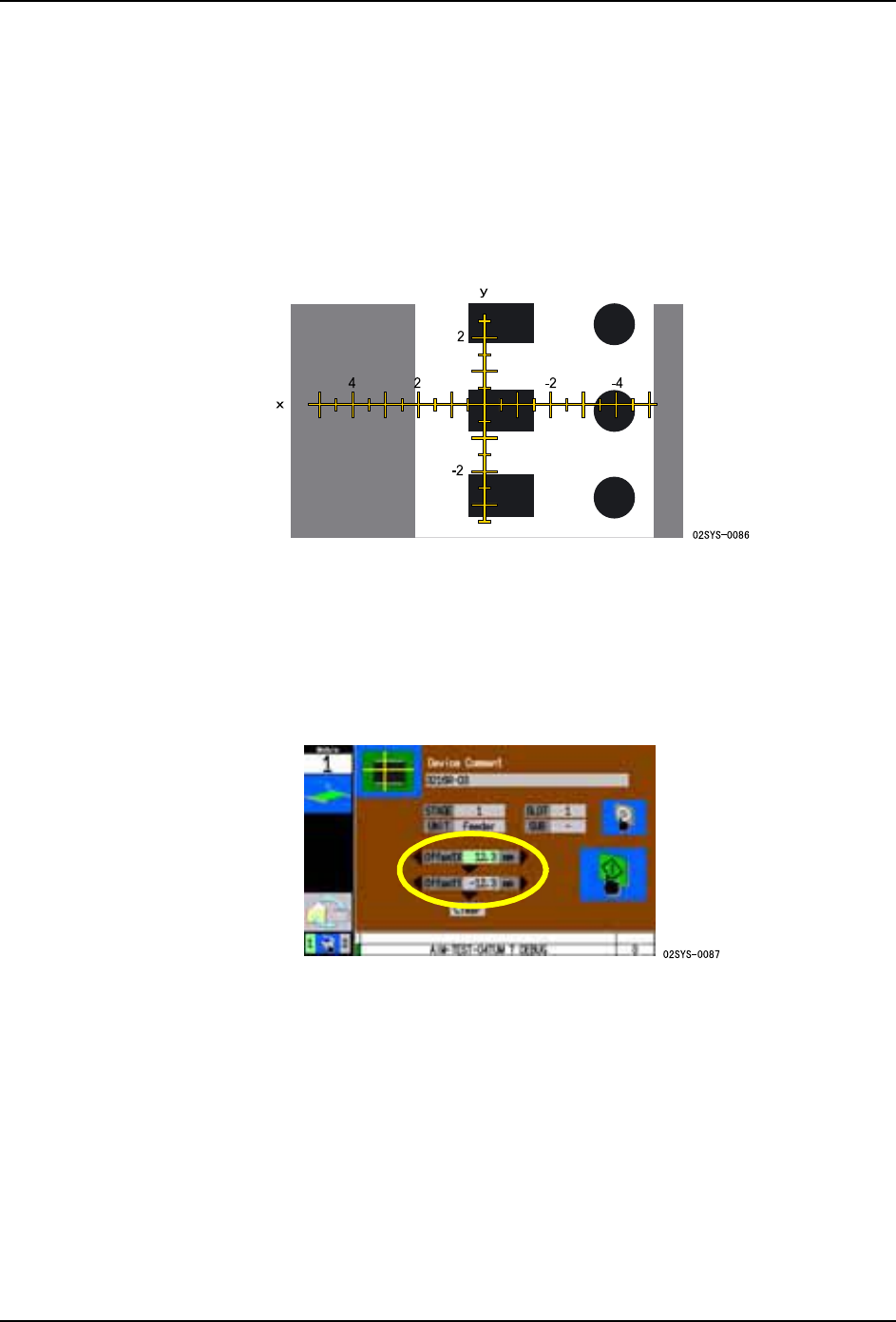

7. 测定结束后操作画面就会切换到影像监视器画面。请通过定位相机的影像和刻度确认吸
取位置。
备注 ) 影像左右颠倒显示。
8. 按下 MONITOR 按钮，返回到吸取位置确认画面。
按下 OK 按钮后就会切换到规定位置的吸取修正量设定画面。请按下上下左右的光标键设
定料站修正量。
9. 通过右或左光标键以 （0.1mm 单位）变更现在所选择的修正量。通过上或下光标键变更
设定的选择 （X 轴或者 Y 轴）。
备注 ) 所设定的修正量不能保存在 Job 内。如果想要保存所设定的修正量时，请参照 [ 在 Job 中设定
吸取修正量 ]。
10.如果修正量的输入结束，请按下 OK 按钮。修正量被记忆。按下取消按钮后就能够返回到
设定前的数值。
QD049-04 6. 手动模式指令
AIM 系统手册 167
11.想要确认修正量设定后的吸取位置时，请按下 START 按钮。移动到反映吸取修正量的位
置，并显示吸取位置的影像。
12.如果确认结束，请按下操作面板的 MONITOR 按钮。如果事先进行了料带传送，在画面上
显示料带返回次数。请通过手动使载体料带后退。
备注 ) 不返回载体料带直接开始运转就会废弃已传送的元件。如果事先在吸取位置上有元件的状态下
设置了供料器，请返回载体料带 （比指定次数多 1 次）。
