4. 使用光标键，选择工作头退避位置。
5. 请按 START 按钮。工作头移动到所选择的位置。
02SYS-0082
6. 手动模式指令 QD049-04
164 AIM 系统手册
6.3 Job 测试指令
在确认及调整元件的吸取位置或者清除生产电路板块数的显示时使用该指令。选择该指令
按下 OK 按钮后，就会显示以下 2 个作业选择画面。使用光标键选择想要执行的作业。
·吸取位置确认
·生产电路板块数显示清除
6.3.1 吸取的确认和编辑
对安装在机器上的料带元件或料盘元件设定吸取点修正量时使用。执行该指令后，定位相机
就会拍摄元件吸取位置，并将这个显示在操作面板的影像监视器上。根据这个，能够确认现
状的元件吸取位置，算出吸取位置的修正量。
该指令对应由料带供料器和料盘单元 -L 供应的元件。
备注 ) 能够设定吸取修正量的料站如下。
·生产中能够使用的料站 （设置 OK、料尽预告）。
·发生了料尽、影像处理错误、吸取失败的料站。
·发生了料带拼接极限的料站。
注意 )
1. 只是在机器上暂时设定吸取点修正量时使用。当插入不同的料站注解的供料器后修正量就会被清
除。
2. 对生产中不使用的料站不能设定修正量。
3. 由于元件的形状特殊导致料带凹槽的中心与元件主体中心发生错位等而不能吸取时，请在外形数
据中添加吸取修正量。
QD049-04 6. 手动模式指令
AIM 系统手册 165
操作步骤
1. 请在机器上放置与 Job 的供料器配置相一致的供料器。
备注 ) 通常，在自动运转时，在元件吸取前的一瞬间进行元件传送，因此在供料器的吸取位置上没有
元件。如果想要在有元件的状态下确认吸取位置时，请在吸取位置上有元件的状态下设置供料
器。

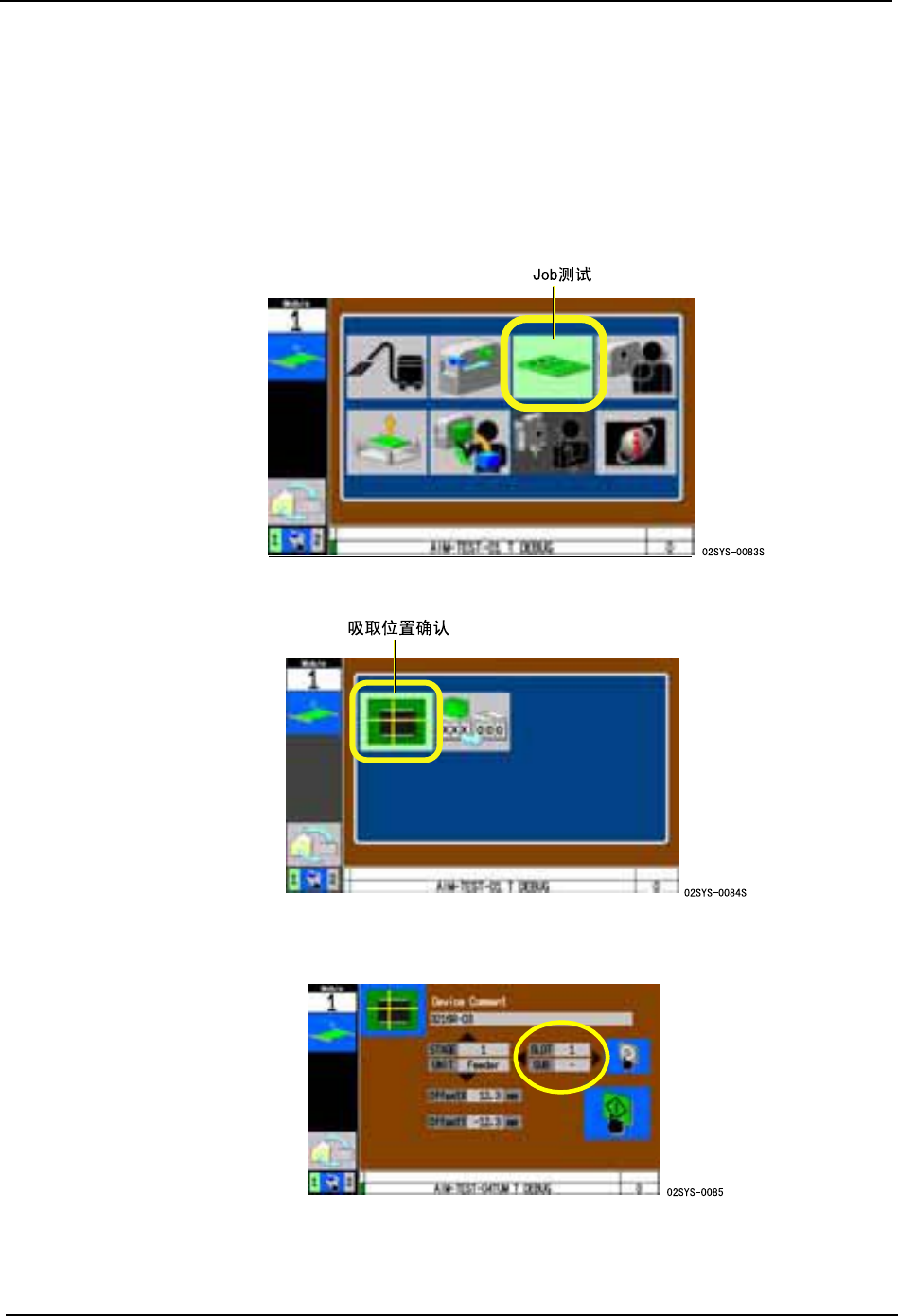

2. 在 START 等待状态下按下 MANUAL 按钮显示手动指令。
3. 请使用光标键选择 Job 测试示意图后按下 OK 按钮。
4. 选择吸取位置确认指令后按下 OK 按钮。
5. 请使用光标键选择进行吸取位置确认的单元和料站（如果是料盘单元-L时则为子料站）。
只能够选择 Job 中指定的料站。
