QD049-04 4. 生产 AIM 系统手册 55 3. 接着，请托住料管供料器的前方，拉出供 料器。 注意 ) 为了防止落下，在拉出时，请用力握住料管供料器。 4. 请拆下空料管。 5. 请小心放置新的料管。
4. 生产 QD049-04
54 AIM 系统手册
4.7.4 向料管供料器补充元件
当生产中发生料尽时，就会显示以下画面。
1. 请确认料管供料器的操作面板上的红色 LED 是否闪烁，然后确认推杆是否自动后退。
注意 ) 请不要拆下绿色或黄色 LED 亮灯的料管供料器。可能干扰正在吸取元件的吸嘴，使吸嘴破损。
备注 ) 当发生影像处理错误或吸取失败时，传送推杆不会自动后退。此时，请按下原点重合按钮后，
再按下后退按钮使传送推杆后退。
2. 握紧夹杆，拉出料管供料器。
注意 ) 在拆下供料器时，务必先握紧夹杆然后拉出供料器。不握住夹杆用力拉供料器可能会导致接插
件的接触不良及供料器内的电路板破损。
02SYS-0035
QD049-04 4. 生产
AIM 系统手册 55

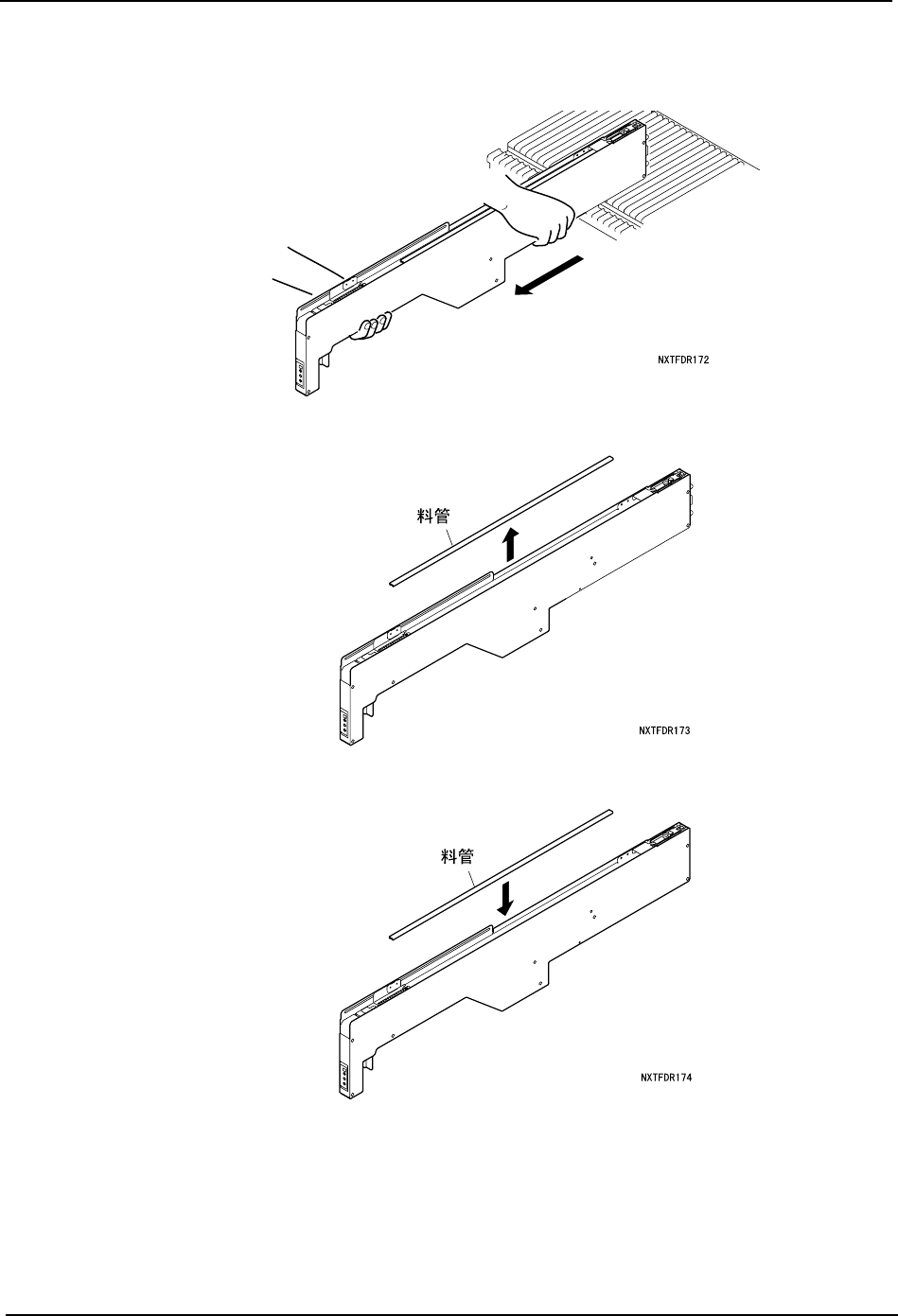

3. 接着，请托住料管供料器的前方，拉出供料器。
注意 ) 为了防止落下，在拉出时，请用力握住料管供料器。
4. 请拆下空料管。
5. 请小心放置新的料管。
4. 生产 QD049-04
56 AIM 系统手册

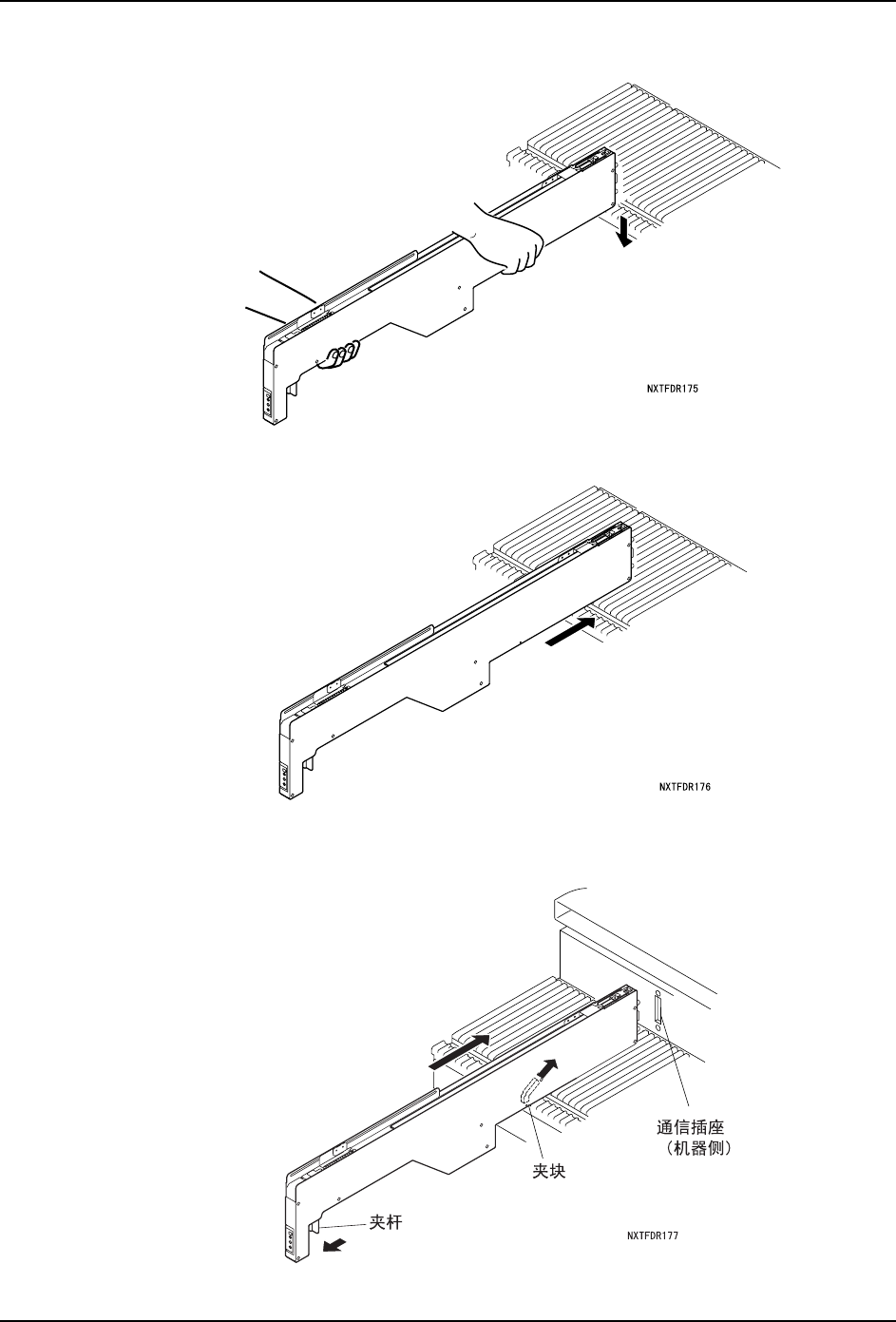

6. 将料管供料器放置到料站上。请将供料器的前端部放置到料站托架的料站上。
7. 将供料器水平推入料站托架的料站上。
8. 握紧夹杆，提起夹块。在该状态下用力推入供料器，使供料器前端的通信插头插入料站
托架侧的通信插座中。
