4. 生产 QD049-04 58 AIM 系统手册 4.8 向料盘单元 -L 补充料盘元件 向料盘单元 -L 供应 料盘的方法大致分为 2 种。 · 料盘单元 -L 暂时停 止供应 ·料盘单元 -L 无停止供应 （AIM V3.31 尚 未支持） 4.8.1 暂时停止供应 在生产中， 当料盘元件用完时， 机器会暂时停止运转并显示料尽向导画面。 请根据操作画面 的元件补充向导画面来补充元件 。 此时，Fujitrax configura…
QD049-04 4. 生产
AIM 系统手册 57

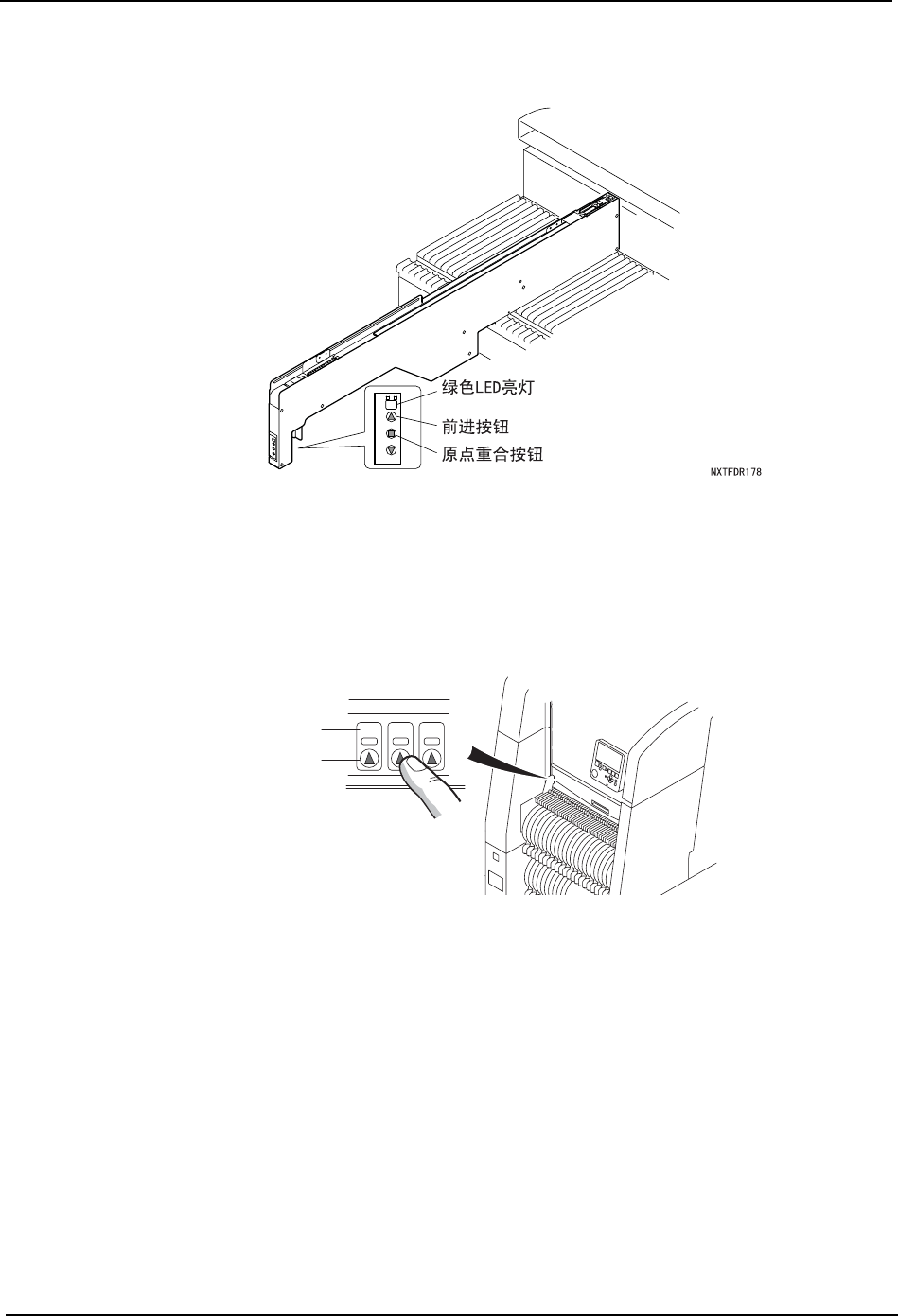

9. 返回夹杆。通过夹块料管供料器被锁定在料站上，供料器电源 ON。此时，请确认“PWR”
LED 是否亮灯。
备注 ) 如果供料器没有被用力推到最里面，夹块的锁定没有被完全执行，则设置在夹块部的传感器就
不会 ON。由于电源没有被供应，因此 PWE LWD 不会变成 ON。此时不能使用该供料器。
10.按下前进按钮使元件前进。接着，请按住原点重合按钮将最前面的元件放置到吸取位
置。
11.如果完成料管供料器的安装，请按下已安装了供料器的料站 No. 的安装按钮。如果安装
了种类及间距是正确的供料器，LED 就会变成绿色。
备注 ) 当使用 Fujitrax Verifier 时，则不需要该操作。
14 15 16
᭭キ No.
ᅝ㺙ᣝ䪂
AIMOPE004
4. 生产 QD049-04
58 AIM 系统手册
4.8 向料盘单元 -L 补充料盘元件
向料盘单元 -L 供应料盘的方法大致分为 2 种。
·料盘单元 -L 暂时停止供应
·料盘单元 -L 无停止供应 （AIM V3.31 尚未支持）
4.8.1 暂时停止供应
在生产中，当料盘元件用完时，机器会暂时停止运转并显示料尽向导画面。请根据操作画面
的元件补充向导画面来补充元件。
此时，Fujitrax configuration 设定在 [Verify ON] 和 [Verify OFF] 时，向导画面及更换
步骤是不同的。
备注 ) 该画面显示安装时所需的料盘元件信息。没有使用 Fujitrax verifier 或者料盘验证功能 OFF
时显示上方的画面。料盘验证功能 ON 时则显示下方的画面。
[Verify ON] 时
1. 打开料盘单元 -L 的正面门。
2. 请使用 Kit Handy 进行新料盘的验证。
备注 ) 在读取了条形码后，通过将最后被吸取元件的 X,Y 坐标输入到 Kit Handy 中，能够指定料盘的
元件剩余数。详细内容请参照 [4.11.2 料盘元件吸取点的指定 ]。
2
AIM_Verify_TRAY_L T 1
NXTOPE125
19
20
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
ℷ䴶䮼
QD049-04 4. 生产
AIM 系统手册 59
3. 一边确认操作向导画面一边将料盘安装到正确的料站位置上并按下 OK 按钮。
注意 ) 在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。
备注 ) 使用光标键也可以切换所显示的料盘元件的信息。
4. 如果有其他料站的料盘更换向导，请重复上述 1. 到 3. 的项目。
5. 请关闭正面门，按下 SUPPLY COPLT。
备注 ) 请轻轻关闭正面门，使料盘单元不受到冲击。
[Verify OFF] 时
1. 打开料盘单元 -L 的正面门。
1
9
20
18
17
16
15
14
13
1
2
11
10
9
8
7
6
5
4
3
2
1
NXTOPE125
19
20
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
ℷ䴶䮼
