4. 生产 QD049-04
74 AIM 系统手册

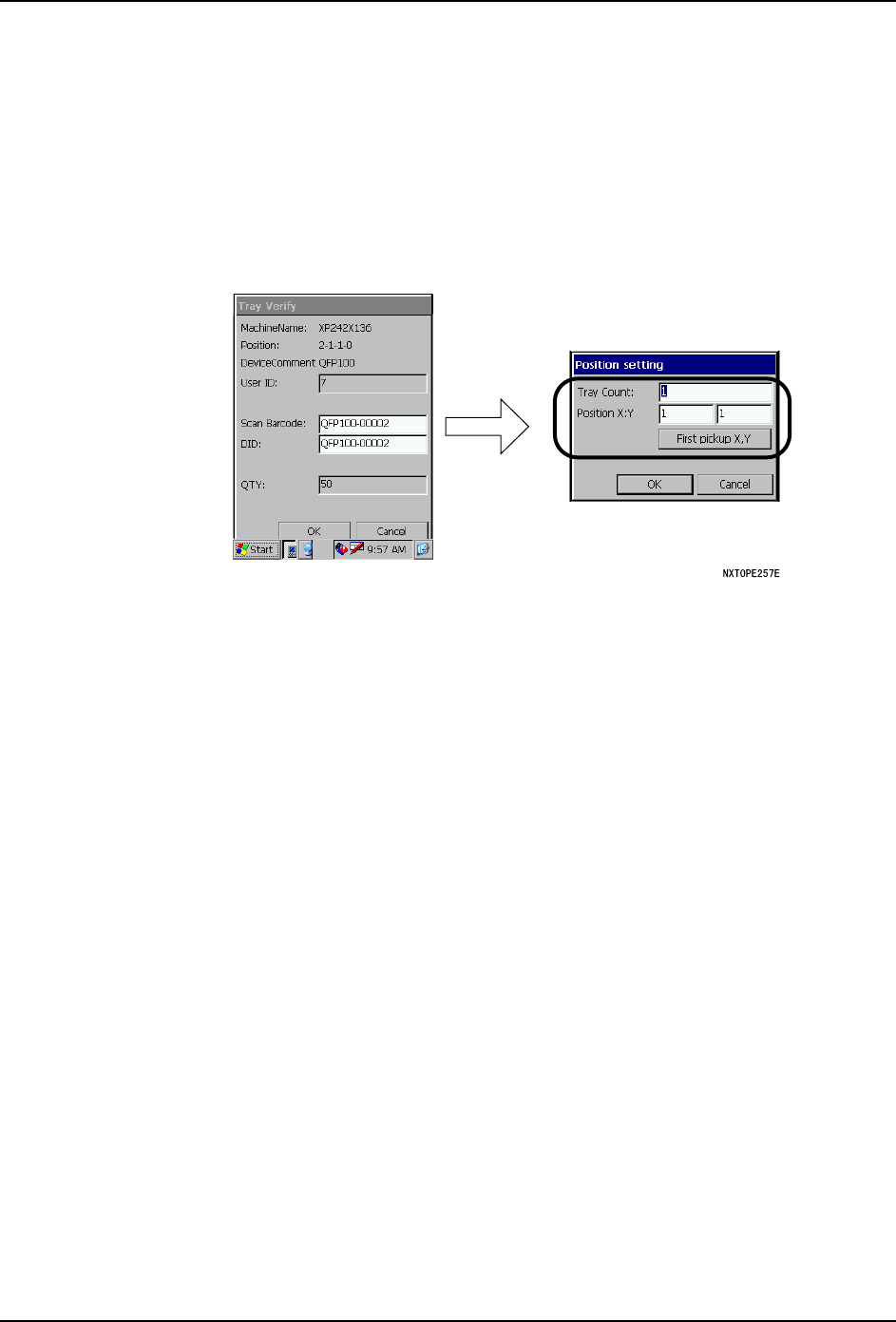

4.11.2 料盘元件吸取点的指定
在将料盘元件补充给料盘单元 -L 时，通过在 Kit Handy 中输入的最初被吸取的元件的位置
坐标，能够指定料盘元件的吸取开始点。
备注 ) 该功能对应使用了 Fujitrax verifier 的情况。
请在 Kit Handy 上进行以下的操作。
1. 请使用 Kit Handy 读取补充到料盘单元 -L 上的料盘条形码。
2. 请输入最初被吸取的元件的 X，Y 坐标。
备注 )
1. 此时，如果输入料盘以外的坐标，料盘元件的吸取点指定为无效，并通过对话框显示出无效的通
知。
2. 如果输入不存在的元件的坐标，吸取点会前进到存在着元件的位置。
3. 请点击 OK 按钮。
QD049-04 4. 生产
AIM 系统手册 75
4.11.3 料站跳过功能
在生产中，元件的库存用完时，跳过装有元件的料站，在不贴装元件情况下结束电路板生产
的功能。执行该功能后，就会在缺元件状态下完成电路板生产。在使用时请充分注意。
另外，只有生产线管理者才有权使用该功能。
料站跳过功能的设定步骤
料站跳过功能的设定是在生产中的元件用完，操作画面处于显示元件补充等待状态时开始
进行。请预先确认该模组和料站。
1. 请按下操作面板的 CYCLE STOP 按钮。
2. 请启动 MEdit。打开 [ 工具 ]-[ 料站跳过 ]，指定进行跳过的料站。
3. 单击设定按钮将设定反映到机器上。
4. 请按下操作面板的 START 按钮。机器在不使用跳过的料站情况下开始生产，就是在缺元
件状态下进行生产。
料站跳过功能的解除步骤
为了解除料站跳过功能，首先请准备相应元件。
1. 请按下相应模组的 STOP 按钮进行送出运转。或者使用前工序的模组周期停止，在模组内
没有电路板的状态下按下 CYCLE STOP 按钮。
2. 请启动 MEdit。打开 [ 工具 ]-[ 料站跳过 ]，解除料站跳过设定。
3. 单击设定按钮。新设定被传送到机器上。
4. 请按下操作面板的 START 按钮。机器开始正常的生产。
4. 生产 QD049-04
76 AIM 系统手册

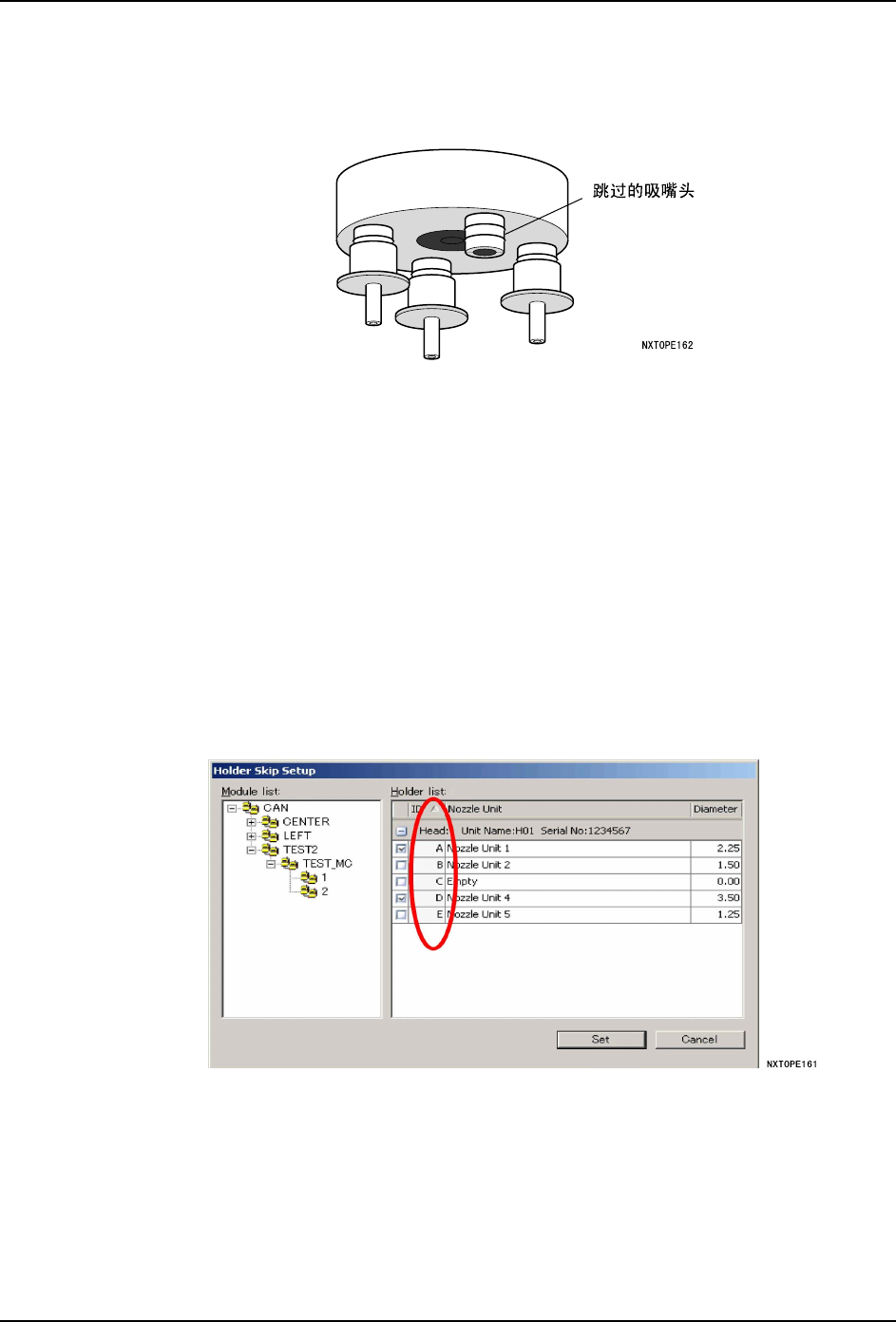

4.11.4 吸嘴头跳过功能
使用 4 吸嘴、8 吸嘴、12S 吸嘴工作头进行生产时，将频繁发生错误的吸嘴头指定为跳过的
吸嘴头，通过不进行吸取动作来防止发生错误的功能
注意事项
a. 对于应该由跳过的吸嘴头吸取的元件进行补件处理。因此，与正常的运转相比生产力
（产量）降低。
b. 由于故障原因而指定吸嘴头跳过时，请确认其他吸嘴头是否正常动作。
c. 被指定为吸嘴头跳过的吸嘴头会将吸嘴返回到吸嘴置放台中。由于故障而无法返回
时，请用手取下后返回到吸嘴置放台中。
吸嘴头跳过功能的设定步骤
1. 接入机器电源，当操作面板上显示开始等待画面时，请按下 START 按钮。工作头的电源
ON。
2. 请按下 STOP 按钮停止机器。操作面板上显示开始等待画面。
3. 请启动 MEdit。打开 [ 工具 ]-[ 吸嘴头跳过 ]，指定进行跳过的吸嘴头。
4. 单击 [ 设定 ] 按钮。新设定被传送到机器上。
